Funktional sicher – zertifiziert nach DIN EN ISO 13849 PLd.

Überall dort, wo Aufbauten oder Anbaugeräte bei Fahrzeugen automatisiert bewegt und gesteuert werden, stehen Sicherheit und Zuverlässigkeit an erster Stelle. EAO bietet mit dem funktional sicheren PREMIUM Rugged Keypads der Baureihe 09 eine intelligente Lösung für anspruchsvolle Steuerungsaufgaben – entwickelt für maximale Sicherheit und die Reduktion Ihrer Risiken und Kosten.

Ihre Vorteile

• Hohe Sicherheit und Zuverlässigkeit
• Risikominimierung und Schutz von Bediener und Hersteller
• Erfüllung gesetzlicher Anforderungen
• Hohe Lebensdauer und geringer Wartungsaufwand
• Kosteneffizienz in Implementierung und Betrieb

Zuverlässige Bedienung bei sicherheitskritischen Anwendungen

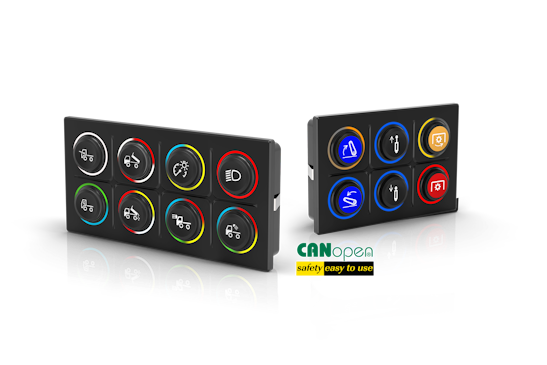

Die PREMIUM-Variante der Baureihe 09 Rugged Keypads erfüllt die Sicherheitsanforderungen in höchstem Masse und ist nach DIN EN ISO 13849 entwickelt. Sie erreichen Performance Level D (PLd), was durch die DEKRA Testing und Certification GmbH bestätigt und zertifiziert ist.

Sichere Kommunikation durch CAN Open Safety

Die PREMIUM-Variante der Baureihe 09 Rugged Keypads sind mit CANopen Safety Protokoll ausgestattet, was speziell für sicherheitskritische Anwendungen entwickelt wurde. CANopen Safety entspricht den internationalen Sicherheitsnormen, insbesondere der DIN EN ISO 13849 und nutzt verschiedene Mechanismen zur Fehlererkennung und Fehlerkorrektur. Durch Redundanz in der Kommunikation wird die Verlässlichkeit des gesamten Systems erhöht.

Neben einer einfachen Integration bietet das CANopen Safety Protokoll die gleichen Vorteile wie CANopen: Flexibilität, Echtzeitfähigkeit und Skalierbarkeit.

Maximale Lebensdauer, minimale Ausfallzeiten

Neben der Maximierung von Sicherheit und Zuverlässigkeit überzeugt die PREMIUM-Variante der Baureihe 09 durch ihre robuste Bauweise und lange Lebensdauer. Die widerstandsfähigen und wartungsarmen Keypads reduzieren dank integrierter Sicherheitsarchitektur zur Fehlervermeidung die Ausfallzeiten erheblich. Dies gewährleistet nicht nur einen reibungslosen Betrieb und gesteigerte Effizienz in der Anwendung, sondern minimiert gleichzeitig die Risiken für Bediener und Hersteller. Die erhöhte Stabilität des Systems wirkt sich direkt positiv auf Ihre Betriebskosten aus. Zusätzlich profitieren Sie als Kunde bei der Integration von funktional sicheren Komponenten auch von reduzierten Entwicklungs- und Zertifizierungsaufwänden – für eine schnellere Markteinführung.

Die PREMIUM-Keypads sind damit speziell für sicherheitskritische Anwendung konzipiert und bieten ein Optimum an Sicherheit und Zuverlässigkeit.

Robust. Modular. Zuverlässig.

•
•

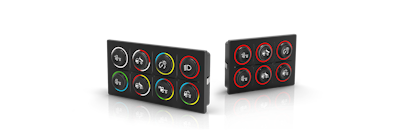

Die Rugged Keypads und Rotary Cursor Controller der Baureihe 09 bieten eine hohe Zuverlässigkeit: Die Module wurden für E1 Anwendungen entwickelt und sind auch für sicherheitsrelevante Anwendungen gemäss DIN EN ISO 13849 geeignet. Die CAN Bus-Anbindung sorgt für eine intelligente und freie Programmierbarkeit. Das robuste, modulare Design mit Schutzart bis IP6K9K sowie die Möglichkeit kundenspezifischer Anpassungen und der individuellen Auswahl und Anordnung von Symboleinsätzen prädestinieren die Geräte für den rauen Einsatz bei Schwerlast- und Spezialfahrzeugen.

Produkt Varianten

Die Keypads der Baureihe 09 sind mit 6 und 8 Drucktasten sowie in unterschiedlichen Varianten erhältlich, welche alle die Flexibilität der austauschbaren Symboleinsätze bieten. Die Keypad-Varianten sowie die Drehregler (Rotary Cursor Controller / Rotary Pushbutton) unterscheiden sich beispielsweise bei den Ausleuchtungsmöglichkeiten und Kommunikationsprotokollen.

Die Rotary Cursor Controller (RCC) und Rotary Pushbutton (RPB) Module decken die Funktionen eines Drehreglers, einer Drucktaste und, im Falle des Rotary Cursor Controllers, auch eines digitalen Joysticks ab.

Je nach Variante sind die Rugged Keypads auch für sicherheitsrelevante Anwendungen geeignet.

Vorteile

• Robustes, ergonomisches und innovatives Design mit Schutzart bis zu IP6K9K
• Geeignet für funktional sichere Anwendungen nach DIN EN ISO 13849
• Intelligente HMIs mit CAN Bus-Anbindung
• Programmierbare Symbol- und 4-Segment RGB Halo Ring Ausleuchtung zur Funktionsrückmeldung
• Maximale Flexibilität durch modularen Aufbau und anwendungsspezifische Konfigurationsmöglichkeiten

Typische Anwendungen

• Spezialfahrzeuge wie Feuerwehrfahrzeuge, Strassenkehrmaschinen, Reinigungsfahrzeuge, Müllwagen, Schneeräum- und Pistenfahrzeuge
• Schwerlastfahrzeuge wie Bau- und Landwirtschaftsfahrzeuge
• Maschinen am Fahrzeug

Statusanzeigen mit Halo Segmentierung

Die 4-Segment RGB Halo Ring Ausleuchtung der Rugged Keypads ist prädestiniert für dynamische Statusanzeigen wie beispielsweise der Darstellung von Füllständen oder der stufenweisen Steuerung von Geschwindigkeit. Damit geben sie den Anwendern stets Rückmeldung über den jeweiligen Betriebszustand. Die farbliche Abgrenzung sowie die Möglichkeit, die vier Segmente leuchten, blinken, pulsieren oder rotieren zu lassen, garantieren eine intuitive Bedienung und die intelligente Einbettung in ein kundenindividuelles Bedienkonzept.

Dank der freien Programmierbarkeit können verschiedene Funktionsebenen und individuelle Funktionen pro Segment definiert werden – für noch mehr Funktionalitäten kombiniert in einem HMI.

Baureihe 09 Schutzrahmen

Der robuste und stossfeste Schutzrahmen der Baureihe 09 bietet nicht nur zuverlässigen Schutz vor unbeabsichtigter Betätigung und Fehlbedienung, sondern dient auch der Einhaltung von spezifischen Normen in diversen Anwendungsbereichen. So setzt die Norm EN1501-1:2021 beispielsweise für alle Steuer- und Kontrolleinheiten am Aussenbereich von Müllfahrzeugen voraus, dass diese vor unbeabsichtigter Betätigung oder Berührung gesichert sein müssen. Der neue Schutzrahmen der Baureihe 09 separiert die einzelnen Drucktasten. Damit eine sichere Betätigung der gewollten Funktion dank der zusätzliche Fingerführung auch mit Arbeitshandschuhen leichtfällt.

• Vermeidung von unbeabsichtigter Betätigung
• Fingerführung und Separierung der einzelnen Drucktasten
• Reduziertes Risiko für Fehlbedienungen

Herstellerkompetenz und IATF 16949

Die Module der Baureihe 09 werden in unserem Automotive Kompetenzzentrum in Deutschland produziert. Dies ermöglicht es, unsere langjährige und umfassende Erfahrung als Erstausrüster (OEM) im Automotive-Bereich auch für den Einsatz in den Märkten Heavy Duty und Special Vehicles anzuwenden. Gleichzeitig profitieren EAO Kunden von qualitativ hochwertigen, langlebigen Produkten und Dienstleistungen. Der Entwicklungs- und Produktionsprozess ist auf Automotive-Standards (IATF 16949, 100% Produktrückverfolgbarkeit, 100% EOL Prüfung, etc.) ausgericht.

Modular und zuverlässig. Für Fahrzeuginnenbereiche.

Die konfigurierbaren HMI Bedieneinheiten sind nach IATF 16949 entwickelt und können modular miteinander kombiniert werden – für zuverlässige und sichere Anwendungen im Innenbereich von Schwerlast- und Spezialfahrzeugen, Trucks und Bussen.

Technologische Entwicklungen und modernes Fahrzeugdesign werden auch für Spezialfahrzeuge, Busse und LKW immer wichtiger. Diesem Trend entsprechen die In-Cabin Keypads und Rotary Cursor Controller der Baureihe 09 mit ihrem hochwertigen, ästhetischen und modularen Automotive-Design, mit bis zu Frontschutzart IP5K4.

Die langlebigen HMIs sind nach dem international anerkannten Automotive-Standard IATF 16949 entwickelt und überzeugen mit den anwendungsspezifischen Konfigurationsmöglichkeiten bezüglich der Ausleuchtung und den Kommunikationsschnittstellen sowie der Möglichkeit, eine individuelle Auswahl und Anordnung von Symbolen zu treffen.

Typische Anwendungen

• Fahrzeugscheinwerfer, -positionslichter und -seitenlichter
• Scheibenwaschanlage und Klimaanlage
• Warnblinkanlage
• Navigation in Displaymenus oder Bedienoberflächen
• Rundumbeleuchtung und Warnsignale
• Steuerung von Seitenstützen, Reinigungsbürsten oder der Mähvorrichtung
• Steuerung von Pumpen oder Hydraulik
• Justierung von Parametern und Einstellungen
• und viele weitere

Vorteile

• Programmierbare RGB Halo-Ring und Symbol Ausleuchtung (getrennt ansteuerbar)
• Hochwertiges, modulares Automotive-Design mit Frontschutzart IP5K4
• Zuverlässiges HMI, entwickelt nach anerkanntem Automotive-Standard IATF 16949
• Mit CAN Bus-Anbindung oder als fest verdrahtete Varianten erhältlich
• Austauschbare ISO 7000 oder kundenspezifische Symbole

Die Baureihe 09 In-Cabin Bedienelemente sind in den Varianten SUPER, PLUS und BASIC erhältlich. Mit dieser Auswahl an Produktvarianten können Kunden je nach Anwendung zwischen CAN Bus-Anbindung oder fest verdrahteter Variante wählen und ihr Keypad dank einer Vielzahl an Ausleuchtungsmöglichkeiten und auswechselbaren Symbolen noch weiter individualisieren – für eine optimale Integration des HMI im Fahrzeuginnenbereich. Die Rotary Cursor Controller und Rotary Pushbutton Module decken die Funktionen eines Drehreglers, einer Drucktaste und, im Falle des Rotary Cursor Controllers, auch eines digitalen Joysticks ab.

Intelligent und zuverlässig.

Unerlässlich im Fahrzeuginnern: Die LIN Schalterleiste für E1 Anwendungen besteht aus neun Tasten mit frei wählbaren ISO 7000 oder kundenspezifischen Symbolen.

Typische Anwendungen / Funktionen

• Menü-Taste
• Reset-Taste
• Verriegeln/Entriegeln
• Klimaanlage ein/aus
• Sitzheizung
• Ventilator
• Gebläse-Einstellung

Die LIN Schalterleiste von EAO eignet sich für zahlreiche Anwendungen in Ihren On- und Offroad-Fahrzeugen. Sie verfügt über LIN Bus-Anbindung und lässt sich mit weiteren Befehls- und Meldegeräten kombinieren. Typisch für die LIN Schalterleiste sind ihr ergonomisches und innovatives Design, ihre Haptik und die hochwertige Oberflächenbeschichtung.

Vorteile

• Flexible Einsatzmöglichkeiten durch konfigurierbare Tastenbelegung
• Intelligente HMIs mit LIN Bus-Anbindung, entwickelt gemäss IATF 16949
• Ergonomisches und innovatives Design
• Ausgeleuchtete ISO 7000 oder kundenspezifische Symbole
• Schnelle und einfache Montage durch Einrast- oder Schraubmontage

Attraktiv und vielseitig im Fahrzeuginnenbereich – auch für sicherheitsrelevante Bereiche.

Die Universal-Taste der Baureihe 09 wurde speziell für den Einsatz in Fahrzeuginnenbereichen, insbesondere für PKWs, Elektrofahrzeuge, Busse, LKWs und Spezialfahrzeuge, entwickelt. Sie ist für zahlreiche Anwendungsbereiche sowie sicherheitsrelevante Funktionen geeignet.

Die qualitativ hochwertigen Tasten der Baureihe 09 ermöglichen eine nahezu uneingeschränkte Kombination von Schaltfunktionen für vielfaltige Anwendungen in Fahrzeugen. Sie haben ein modulares, ergonomisches Design sowie eine ansprechende, langlebige Oberflächenbeschichtung mit hervorragender Haptik und taktilem Feedback. Zudem sind ausleuchtbare Symbole nach ISO 7000 oder gemäss Kundenwunsch erhältlich.

Die Universal-Taste der Baureihe 09 ist in den Varianten STANDARD, DUAL CONTACT und LIN verfügbar und bietet universelle Konfigurationsmöglichkeiten. Sie eignet sich dadurch für eine Vielzahl von Anwendungen. Zu den Grundausführungen zählen Tasten mit weisser Symbolausleuchtung und wahlweise ohne, mit einer oder drei roten LED-Statusanzeigen. Auch eine rote Symbolausleuchtung zur Verwendung als Warnlichtschalter ist als Standardkonfiguration erhältlich. Ausführungen ohne mechanische Funktion als einzusetzender Leuchtmelder oder Blindabdeckung runden das Sortiment ab.

Vorteile

• Ideal für sicherheitsrelevante Anwendungen
• Hohe Variantenvielfalt und anwendungsbezogene Konfigurationsmöglichkeiten
• Ergonomisches, modulares Design mit Schutzart IP5K4 nach DIN ISO 20653
• ISO 7000 oder kundenspezifische Symbole
• Entwickelt und hergestellt nach IATF 16949

Die Universal-Taste ist für sicherheitsrelevante Anwendungen geeignet. Durch die Diagnosefähigkeit dank Widerstandscodierung (Namur), können beispielsweise Kabelbrüche und Schaltzustände erkannt werden. Zudem besteht die Möglichkeit zwei redundanter Schaltsignale bei der Variante DUAL CONTACT.

Die LIN-Variante lässt sich über den integrierten LIN-BUS Controller mit einem Netzwerk von bis zu 16 Teilnehmern vernetzen und kann dank eines durgeschleiften LIN-Signals (Daisy Chain) für die Bedienung einer Vielzahl von Fahr- oder Komfortfunktionen eingesetzt werden. Für eine zuverlässige und robuste Kommunikation zwischen Steuergeräten im Fahrzeug.

Typische Anwendungen / Funktionen

• Menü- / Reset-Taste
• Verriegeln / entriegeln
• Scheinwerfer ein / aus
• Sitzheizung / Klimaanlage / Gebläse
• Getriebesteuerung
• SOS und Warnlichtschalter
• Diverse Fahrfunktionen

Die Universal-Taste der Baureihe 09 ist die beste Wahl für zahlreiche Anwendungen und ist in ihrer Vielfalt an Möglichkeiten einzigartig auf dem Markt.

Zuverlässig, vielseitig, intuitiv – ideal für anspruchsvolle Anwendungen.

•
•

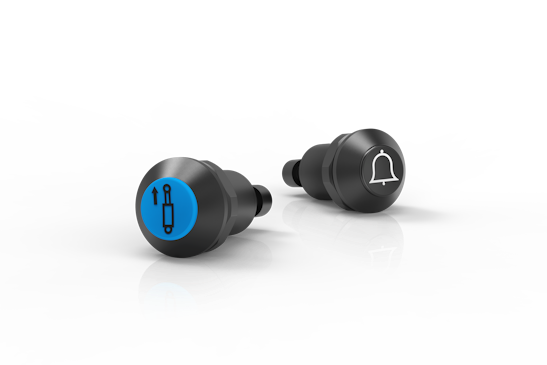

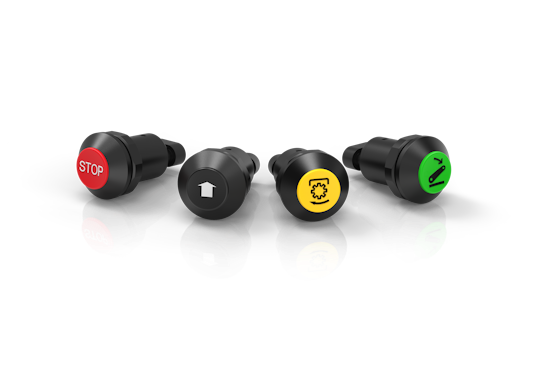

Die langlebigen und versiegelten Drucktasten verfügen über eine grossflächige, farbige Druckhaube mit einem Durchmesser von 24 mm. Die Druckhaube ist fest in ein robustes, schwarz gummiertes Vorsatzgehäuse mit 39 mm Durchmesser integriert, wodurch sie sich leicht erkennen und auch mit Handschuhen zuverlässig bedienen lassen.

Die robuste Baureihe 09 Drucktaste für den Aussenbereich überzeugt durch verschleissfreie Reed-Kontakte, die speziell für niedrige Schaltströme ausgelegt sind. Dank des magnetischen Betätigungsprinzips bietet er eine besonders lange Lebensdauer und eignet sich ideal für den Einsatz in anspruchsvollen Umgebungen.

Vorteile

• Robuste, grossflächige Taste mit Schutzart IP67 für raue Einsatzbedingungen
• Einfache Installation für festverdrahtete Schaltanwendungen
• Verschleissfreie Reed-Kontakte für niedrige Schaltströme
• Verschiedene Druckhauben-Farben und Symbole, individuell für Ihre Anwendung
• Lange Lebensdauer dank magnetischem Betätigungsprinzip

Dank dem grossflächigen, robusten Design, der hohen Schutzart sowie der verschleissfreien Technologie bietet die Drucktaste für den Aussenbereich maximale Zuverlässigkeit in anspruchsvollen Einsatzbereichen – für eine sichere und komfortable Bedienung unter allen Bedingungen.

Ganz einfach konfigurieren.

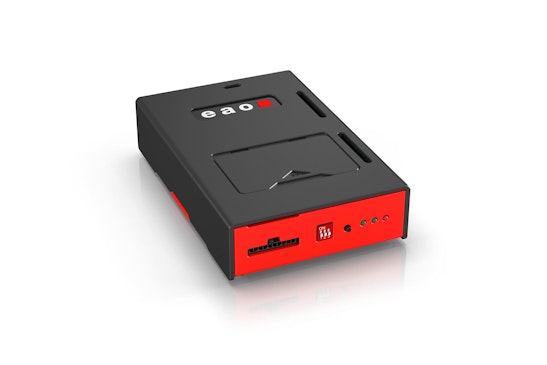

Mit diesem intuitiven Zubehör konfigurieren und erleben Sie die vielseitigen Konfigurationsmöglichkeiten von HMIs mit LIN oder CAN Interface. Und dies, ohne das HMI in eine Anwendung zu integrieren. Mit dem Evaluation Kit aus Hard- und Software verbinden Sie so ganz einfach ein LIN/CAN-fähiges HMI mit Ihrem Computer oder Notebook (Windows).

Dank der schnellen Installation und intuitive Bedienung können Sie die HMI Spezifikationsmöglichkeiten einfach konfigurieren, unmittelbar selbst ausprobieren oder live vorführen. Das Zubehör eignet sich auch für ein Design-In in eine LIN/CAN Anwendung bei Kunden.

Konfigurationsmöglichkeiten

• Helligkeit und Farbwahl der Tastenausleuchtungen
• Leuchtfunktion der (4-Segment) Halo Ring Ausleuchtung: Farbwechsel, blinken,
  pulsieren oder rotieren

Dank der zahlreichen Schnittstellen ist das Kit sehr flexibel. Sie können es für verschiedene Konfigurationen und Systeme einrichten. Das Kit funktioniert auch mit einer alternativen CAN Software und entsprechender Schnittstelle.

Vorteile

• Live-Demonstration der LIN/CAN Funktionalität von unverbauten HMIs
• Einfache Inbetriebnahme, Konfiguration und Tests aller Produktfunktionen
• Kostenlose und intuitive EAO Software
• Geeignet für alle LIN/CAN-fähigen HMIs

Stark. Robust und individuell.

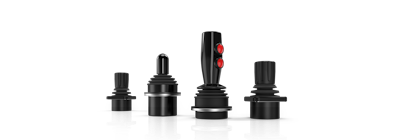

EAO bietet Ihnen zahlreiche Joysticks für den harten Einsatz in unterschiedlichsten Anwendungen. Die Joysticks sind als Standardprodukte oder individuell konfigurierbar für HMI Systeme in Fahrzeugen, Maschinen, für die Medizinaltechnik und für Funk-Fernsteuerungen erhältlich.

Typische Anwendungen

• Nutzfahrzeuge
• Spezialfahrzeuge
• Schienen-, Elektro- und Wasserfahrzeuge
• Maschinenbau
• Medizintechnik
• Zahlreiche weitere Anwendungen

Das moderne Design, die geringe Einbautiefe und die individuellen Anpassungsmöglichkeiten machen die Joysticks von EAO besonders attraktiv und vielfältig. Erhältlich sind sie mit oder ohne Kabel. Mit Schnittstellen für CAN, CANopen, J1939, SPI oder USB. Für Lieferungen ab Lager haben Sie die Wahl zwischen acht Standard Joysticks.

Vorteile

• Kundenspezifische Anpassungen: Mechanisch und elektrisch
• Frontschutzart IP6K5 oder IP6K7 nach DIN ISO 20653
• Standard Joysticks ab Lager verfügbar
• Geringe Einbautiefe bei Hall Effekt und Leitplastik Sensoren
• Zielführendes, kompetentes Projektmanagement
