Baureihe 04.
Vielseitig. Robust und zuverlässig.
Intuitive, ergonomische Bedienelemente fördern die Sicherheit im Schienenverkehr. Die Baureihe 04 ist dafür wie geschaffen. Davon profitieren Sie insbesondere bei Fahrerarbeitsplätzen.
Das kann die Baureihe 04.
Die Baureihe 04 überzeugt vor allem durch ihr modernes Design und ihre sichere und ergonomische Bedienung. Typisch dafür ist ihre markante taktile Rückmeldung. Die Baureihe 04 bietet Ihnen quadratische und runde Befehls- und Meldegeräte in Standardbauweise oder frontbündig. Zudem erfüllt sie viele Anwendungsanforderungen und internationalen Zulassungen.
Typische Einsatzgebiete
- Fahrerarbeitsplatz
- Bedienfelder
- Schaltschränke
Jede HMI Funktion ist exakt für die jeweilige Anwendung spezifizierbar. Standardisierte oder individuelle Beschriftungen unterstützen die intuitive Bedienung in Form von Text- und Symbolgravuren. Die präzise und schnelle Bedienung prädestiniert die Geräte auch für Anwendungen im Maschinenbau. Etwa für Schaltschränke und Hauptbedieneinheiten.
Alle Betätiger und Komponenten der Baureihe 04 sind für Temperaturen von -40 °C bis +55 °C ausgelegt. Mit der Schutzart IP65 bietet sich auch die Möglichkeit, diese bei Applikationen wie z.B. Gefrieranlagen, Kühlhäuser oder Schaltanlagen im Freien, einzusetzen.
Vorteile
- Modularer Aufbau für ein breites Anwendungsspektrum
- Prädestiniert für Fahrerarbeitsplätze
- Modernes, langlebiges und intuitives Design
- Markante, taktile Rückmeldung für sicheres Schalten
- Erfüllt internationale, branchenspezifische Zulassungen
Funktionen
- Drucktaste
- Leuchtdrucktaste
- Pilzdrucktaste
- Wahlschalter
- Schlüsselschalter
- Steckschlüsselschalter
- Hebelschalter
- Leuchtmelder
- Potentiometer
- Stopp Taste
- NOT-HALT Taste
Frontschutzart
- IP40
- IP54
- IP65
- IP67
Einbauöffnungen
- Ø 22
- Ø 30
- 30 mm x 30 mm
Anschlussart
- Steckanschluss
- Doppelsteckanschluss
- Schraubanschluss
- Federkraftklemme (PIT)
Beschriftung
- Gravur
- Heissprägen
- Tamponaufdruck
- Siebdruck
- Untereloxaldruck
Funktionen Baureihe 04.

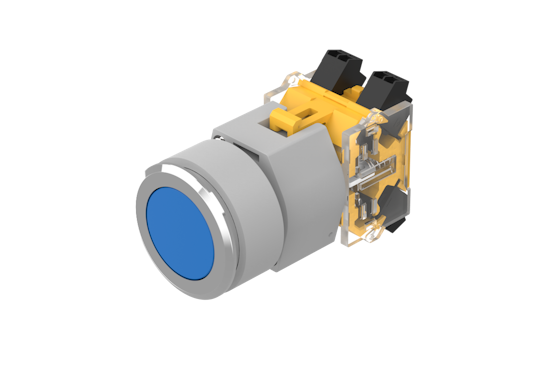

Drucktaste.
Verlässlich mit Top-Haptik.
Universell einsetzbare Befehls- und Meldegeräte: Drucktasten von EAO sind die richtige Wahl, wenn für Sie Zuverlässigkeit und erstklassige Haptik zählt.
Die Drucktasten eignen sich optimal für den Maschinenbau, den Steuerungsbau, den öffentlichen und privaten Personentransport, Hebe- und Förderanlagen, Schwerlast- und Spezialfahrzeuge und die Automobilindustrie.
Vorteile
- Intuitive Bedienbarkeit
- Hervorragende Haptik
- Grosse Auswahl an Betätigungsflächen
- Breite Farbpalette für Druckhauben
- Vielzahl von Symbolen und Beschriftungen, auch kundenspezifisch
- Sehr hohe mechanische und elektrische Lebensdauer
- Weiter Bereich der minimalen und maximalen Schaltleistungen

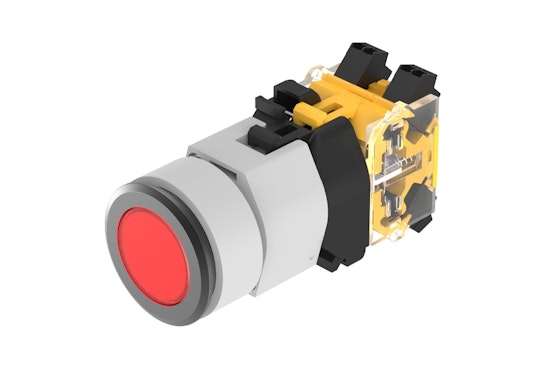

Leuchtdrucktaste.
Weltweit etabliert. Universell einsetzbar.
Es werde Licht: Die Befehlsgeräte ermöglichen Ihnen ein einzigartiges, taktiles Schaltgefühl und eine sichere Bedienung in jeder Situation. Weltweit verlassen sich namhafte Hersteller von Schienenfahrzeugen auf die Leuchtdrucktasten der Baureihe 04 für zuverlässige HMI Steuerungen.
Insbesondere die neuen Versionen der Leuchtdrucktaste mit reduzierter Betätigungskraft von 3 N eignen sich ideal für ermüdungsfreies und sicheres Schalten an Fahrerarbeitsplätzen. Die nahezu frontbündige Montage der runden oder quadratischen Tasten ermöglicht in jeder Anwendung ein modernes, langlebiges und robustes Design. Die Leuchtdrucktasten gibt es in verschiedenen Farben aus Kunststoff oder Metall.
Vorteile
- Versionen mit reduzierter Betätigungskraft
- Modernes, langlebiges und robustes Design
- Grosse Auswahl an Materialien, Farben und Symbolplatten
- Betriebstemperatur von – 40 °C … + 55 °C
- Nahezu frontbündige Montage
- Frontschutzart IP65

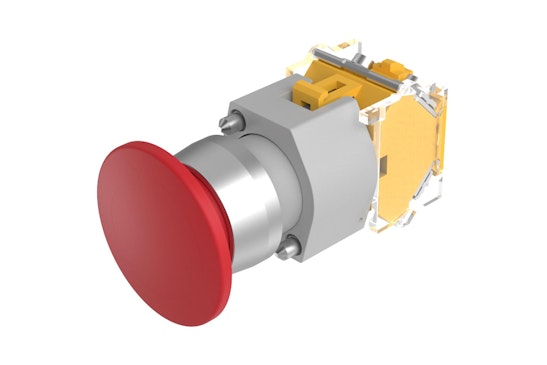

Pilzdrucktaste.
Top Haptik und langlebig.
Die Pilzdrucktasten von EAO bewähren sich weltweit als Ein/Aus Tasten in rauen Umgebungen. Die grosse Betätigungsfläche ermöglicht auch die Bedienung mit Handschuhen. Das eröffnet Ihnen ein umfassendes Einsatzgebiet.
Vorteile
- Hervorragende Haptik
- Unterschiedliche Durchmesser der Betätigungsflächen
- Grosse Farb- und Materialauswahl
- Ausleuchtbare Versionen
- Sehr hohe mechanische und elektrische Lebensdauer
- Alle gängigen Anschlussarten
Wahlschalter.
Vielseitig und langlebig.
Die Wahlschalter von EAO eignen sich ideal für den weltweiten Einsatz. Sei es in Bediensystemen im Maschinenbau und in Armaturenträgern oder in Fahrerarbeitsplätzen und Cockpits von Schienen- und Strassenfahrzeugen. Sie können die Wahlschalter mit bis zu 12 Schaltpositionen und bis zu 16 Kontakten ausrüsten.
Vorteile
- Intuitive Bedienbarkeit
- Hervorragende Haptik
- Sichtbare Schaltstellung
- Unterschiedliche Kombinationen von Impuls-/Rastfunktionen
- Sehr hohe mechanische und elektrische Lebensdauer
Ausleuchtbarer Wahlschalter.
Robust. Taktil und langlebig.
Intuitive Bedienung und mehr Sicherheit: Moderne Befehls- und Meldegeräte in öffentlichen Verkehrsmitteln müssen vor allem einfach zu bedienen sein. EAO bietet Ihnen dazu taktile und langlebige ausleuchtbare Wahlschalter für den Einsatz in Schienenfahrzeugen.
Typische Anwendungen
- Fahrerarbeitsplatz
- Bedienfelder
- Schaltschränke
Mit ein- oder zweifarbiger Ausleuchtung optimieren die Wahlschalter von EAO am Fahrerarbeitsplatz und Bedienfeld intuitiv und optisch rasch erkennbar die Sicherheit. Die Geräte überzeugen durch ihr taktiles Schaltgefühl, kombiniert mit einem hervorragenden akustischen Feedback. Dazu kommt das anwenderfreundliche und ergonomische Design.
Die robuste und modulare Bauweise ermöglicht eine lange Lebensdauer von bis zu 2,5 Millionen Schaltzyklen. Dadurch eröffnen sich zahlreiche Anwendungsmöglichkeiten.
Die helle LED Ausleuchtung ist bei starker Sonneneinstrahlung und bei schwachen Lichtverhältnissen hervorragend sichtbar. Ebenso sicher und intuitiv ist die klar erkennbare Schaltposition. Zusammen mit den EAO Value Added Services ist eine einfache Montage und intuitive Bedienung möglich.
Vorteile
- Helle, ein- oder zweifarbige LED-Ausleuchtung
- Modernes Design mit ergonomisch abgerundeten Kanten (erfüllt DIN 5566-1)
- Frontschutzart IP65
- Vielzahl an Kombinationen von Rast- und Impulsfunktionen
- Kurze und lange Hebel erhältlich
- Lange Lebensdauer
Schlüsselschalter.
Für effektive Sicherheit.
Mit den Schlüsselschaltern von EAO verhindern Sie effektiv irrtümliche oder unbefugte Betätigungen. Sie können damit auch Zugriffsberechtigungen für Anwendergruppen realisieren.
Vorteile
- Auswahl an verschiedenen Schloss-Systemen
- Unterschiedliche Schaltwinkel
- Sehr hohe mechanische und elektrische Lebensdauer
- Unterschiedliche Kombinationen von Impuls-/Rastfunktionen
- Alle gängigen Anschlussarten

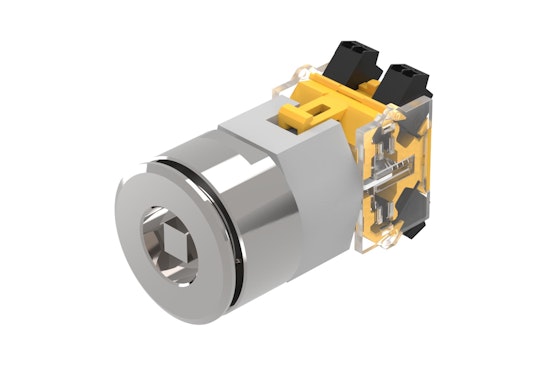

Steckschlüsselschalter.
Alles unter Kontrolle.
EAO Steckschlüsselschalter werden weltweit vor allem im öffentlichen Personentransport eingesetzt. Sie verhindern, dass Personen unbefugt Signalsysteme ein- oder ausschalten oder nicht freigegebene Abteile oder Toiletten benutzen.
Vorteile
- Für Innen- und Aussenanwendung geeignet (IP67)
- Kundenspezifische Schlüsselprofile
- Einsetzbar bis – 40 °C
- Verschiedene Schaltpositionen
- Sehr hohe mechanische und elektrische Lebensdauer
- Unterschiedliche Kombinationen von Impuls- und Rastfunktionen

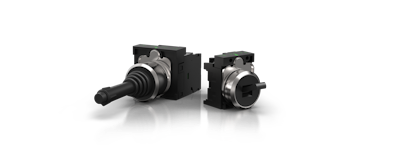

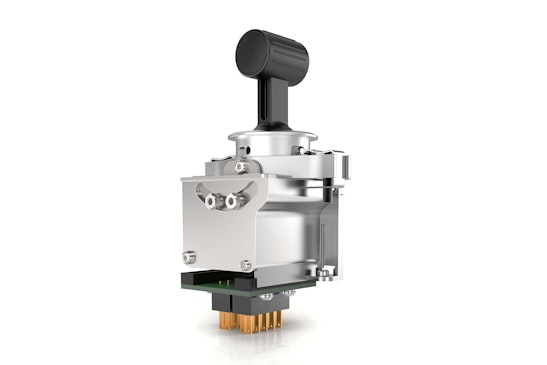

Hebelschalter.
Vielseitig nutzbar.
Typisch EAO: Unsere Hebelschalter sind robust und vielseitig. Sie verfügen über bis zu fünf Schaltpositionen und sind mit unterschiedlichen Rast- und Impulsfunktionen erhältlich. Weltweit eignen sie sich vor allem für Fahrerarbeitsplätze von Strassen- und Schienenfahrzeugen und Schiffen.
Vorteile
- Sehr robuste Ausführung
- Sichtbare Schaltpositionen
- Grosse Auswahl an Hebelformen
- Sehr hohe mechanische und elektrische Lebensdauer
- Auch geeignet zum Schalten hoher Schaltleistungen
- Umfangreiche Konfigurationsmöglichkeiten durch modulare Bauweise
Leuchtmelder.
Robust und einleuchtend.
Diese vielseitigen Meldegeräte mit ihrem modernen und robusten Design überzeugen in nahezu jeder Anwendung im rauen Einsatz im öffentlichen Verkehr.
Die Leuchtmelder von EAO punkten durch die Kombination der deutlich sichtbaren LED Ausleuchtung und dem weiten Bereich der Betriebsspannung. Die Geräte lassen sich einfach und individuell mit Texten und Symbolen beschriften. Es gibt sie in flacher oder erhabener Bauform sowie als runde oder quadratische Druckhauben. Bei den Farben haben Sie die Wahl zwischen Rot, Gelb, Grün, Blau oder transparent.
Vorteile
- Modernes, langlebiges und robustes Design
- Vielzahl an Kombinationsmöglichkeiten von LEDs, Spannungen und Farben (inklusiv Bi-Colour Version)
- Einfache und individuelle Beschriftung mit Text oder Symbolen
- Grosse Auswahl an Text- und Symbolplatten
- Betriebstemperaturen von – 40 °C … + 55 °C
- Frontschutzart IP65
Potentiometer.
Den Dreh raus.
Durch mechanisches Drehen zum Erfolg: Mit den benutzerfreundlichen Potentiometern regeln Sie stufenlos unterschiedliche Widerstandswerte für Maschinen. Und dies über einen Drehbereich von bis zu 300 Grad.
Vorteile
- Schutzart IP69K
- Lange Lebensdauer
- Einfache Montage
- Bis zu 300° Drehbereich
- Widerstand von 1 k bis 470 kΩ

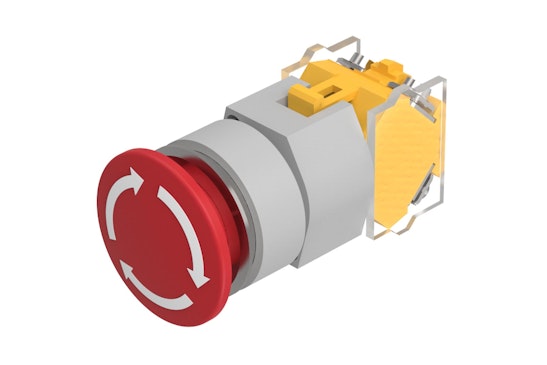

Stopp Taste.
Mit Sprungschaltelement.
Stopp Tasten müssen – im Gegensatz zu NOT-HALT Tasten – nicht überlistsicher sein. Dank ihrem Sprungschaltelement eignen sie sich weltweit vor allem als Ein/Aus Schalter in Ihren mobilen Steuereinheiten und im Apparate- und Maschinenbau.
Vorteile
- Sicheres Schalten
- Geringste Einbautiefe weltweit (18,8 mm)
- Weiter Bereich der minimalen und maximalen Schaltleistungen
- Ausleuchtbar
- Grosse Vielfalt von Druckhauben und -Farben
- Widerstandsfähig gegen Schlag, Schock und Vibration
- Einsetzbar bis – 40 °C
- Sehr hohe mechanische und elektrische Lebensdauer
- Normengerechte Schutzkragen verfügbar

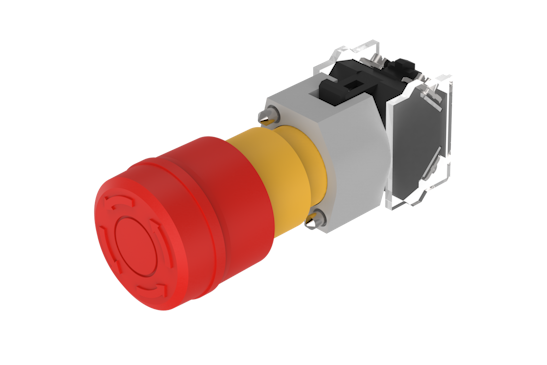

NOT-HALT Taste.
Robust und zuverlässig.
Die NOT-HALT Tasten von EAO schützen Menschen vor Verletzungen und vor Beschädigungen an Maschinen, Anlagen oder Fahrzeugen. Selbst in rauen Umgebungen und bei engen Einbauverhältnissen.
Typische Anwendungen
- Fahrerarbeitsplätze im Transportbereich
- Hauptbedieneinheiten bei Maschinen
Vorteile
- Bis zu vier Schaltkontakte
- Diverse Anschlussmöglichkeiten
- Erfüllt Brandschutznorm EN 45545
Technische Daten
- Einbauöffnung: 22,3 mm
- Schraub-, Steck- oder Federzuganschluss
- Frontschutzart IP65
- Dreh- oder Schlüsselentriegelung
- Silber- und Goldkontakte erhältlich
- Schaltleistung max. 500 V, max. 10 A
Summer.
Clevere akustische Warnmelder.
Die Summer von EAO generieren Töne in einer vordefinierten Lautstärke und Tonfrequenz. Die kompakten Abmessungen ermöglichen Ihnen den weltweiten Einsatz in Maschinen, medizinischen Ausrüstungen, Hebe- und Förderanlagen, Fahrerarbeitsplätzen sowie in der Gebäudetechnik.
Vorteile
- Grosse Auswahl an Bauformen
- Hoher Schalldruck
- Sehr hohe elektrische und akustische Lebensdauer
- Varianten mit Weitspannungsbereich

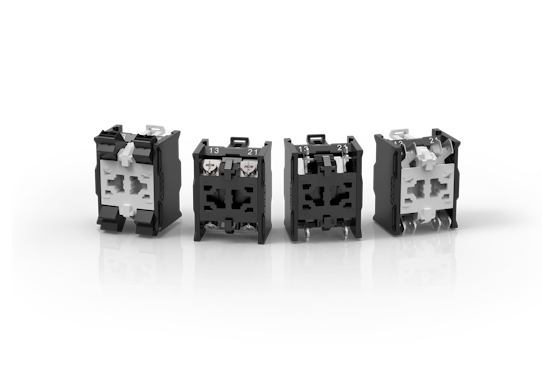

Schaltelement.
Entwickelt, um die höchsten Industriestandards zu übertreffen.
Die EAO Baureihe 04 basiert auf einer Vielzahl von Schaltelementen. Von den selbstreinigenden Sprungschalt-Varianten, die bei Betätigung eine markante taktile und akustische Rückmeldung liefern und zuverlässiges Schalten in Low-Level-Anwendungen gewährleisten, bis hin zu den für hohe Schaltleistungen geeigneten Tastschaltelementen, die für NOT-HALT Tasten ein Muss sind – EAO deckt mit der Baureihe 04 alle Anwendungsanforderungen ab.
Typische Anwendungen
- Schienenverkehr
- Industriemaschinen
- Elektrische Steuerungssysteme
- Automatisierungsanlagen
Vorteile
- Maximale Sicherheit durch hochwertige Materialien und die Einhaltung weltweit
relevanter Sicherheitsnormen - Nachhaltige Komponenten mit langer Lebensdauer, verantwortungsvoller
Herstellung und Rückwärtskompatibilität zu früheren Produktversionen - Flexible Einbaumöglichkeiten mit fünf verschiedenen Anschlusstypen
(Schraubanschluss, Schraube für Ringkabelschuh, Einzel- und Doppelsteckanschluss, Federkraftklemme) - Verschiedene Kontaktmaterialen und Kontaktkonfigurationen ermöglichen diverse
Einsatzmöglichkeiten, z.B. Tastschaltelemente mit zwangsöffnenden Kontakten für
NOT-HALT Tasten - Sprungschaltelemente mit selbstreinigen Kontakten und einzigartigem taktilem Schaltgefühl
Mit dieser neuen Version des Schaltelementes der Baureihe 04 erfüllen wir nicht nur die aktuellen Anforderungen in den vielseitigen Anwendungen, sondern ermöglichen unseren Kunden auch für die zukünftigen Anforderungen bestens gerüstet zu sein –– für mehr Sicherheit, Zuverlässigkeit und Nachhaltigkeit in Fahrzeugen oder Maschinen.

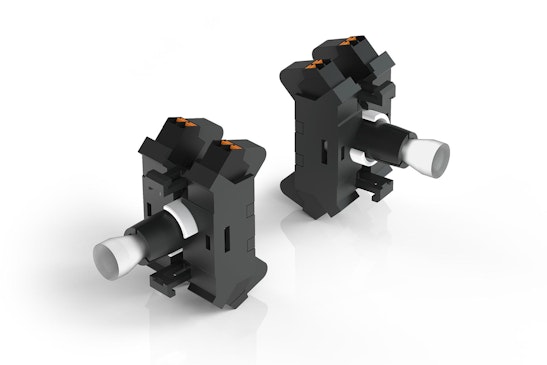

Dualer LED Lampenblock.
Sicher. Bei jeder Anwendung.
EAO bietet Ihnen mit der Baureihe 04 einen innovativen Lampenblock. Er ermöglicht Ihnen dank zwei LEDs eine duale, zuverlässige und sichere Ausleuchtung.
Typische Anwendungen
- Fahrerarbeitsplatz
- Bedienfelder
- Schaltschränke
Das Ausleuchtungszubehör eignet sich für alle ausleuchtbaren Geräte der Baureihe 04. Der duale Lampenblock erhöht die Bediensicherheit am Fahrerarbeitsplatz oder am Bedienfeld intuitiv und optisch rasch erkennbar.
Der LED Lampenblock ermöglicht Ihnen die Visualisierung unterschiedlicher Zustände in einem Gerät. Dank der getakteten Ansteuerung der beiden Eingänge der dualen LED Anzeige erhält der Bediener rasch die Sicherheit, dass alles funktioniert – oder er wird gewarnt: Beim Ausfall eines Eingangssignals (0 VDC) blinkt die duale LED Warnanzeige. Die getakteten Eingangssignale werden von einer vorgeschalteten, externen Steuerung generiert. Die LED-Technologie ist langlebig und bietet eine homogene, deutlich sichtbare Ausleuchtung. Bei starker Sonneneinstrahlung und bei schwachen Lichtverhältnissen.
Vorteile
- Ein Gerät für die Visualisierung unterschiedlicher Zustände
- Duale Anzeige signalisiert sicher den Ausfall eines Eingangssignals
- Für alle ausleuchtbaren Geräte der bewährten Baureihe 04
- Lange Lebensdauer dank zuverlässiger LED-Technik
- Zwei integrierte LEDs in einem einzelnen Lampenblock
