Ladelösung.
Bequem, zuverlässig und robust.
Nie mehr leere Akkus: Fahrgäste im öffentlichen Verkehr wollen ihre mobilen Geräte wie Tablets und Handys laden können. Die Multispannungs-USB-Ladegeräte und kabellosen Ladegeräte von EAO sind wie dafür geschaffen.
Das können unsere Ladelösungen.
Genau das, was Reisende brauchen.
Die Ladelösungen von EAO verbessern das Reiseerlebnis für Passagiere. Denn die Reisenden können damit ganz einfach ihr Telefon und Laptop laden. So bleiben sie unterwegs vernetzt. Die kabellosen und Multispannungs-USB-Ladebuchsen von EAO sind perfekt auf diese Bedürfnisse abgestimmt.

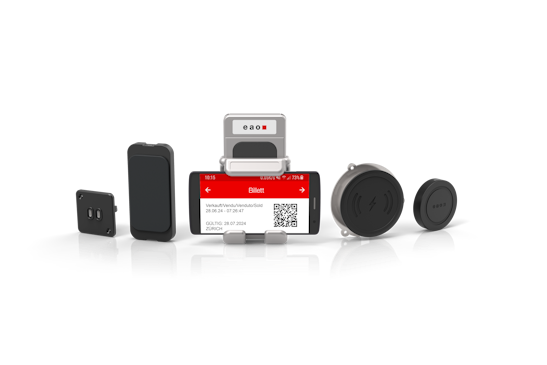

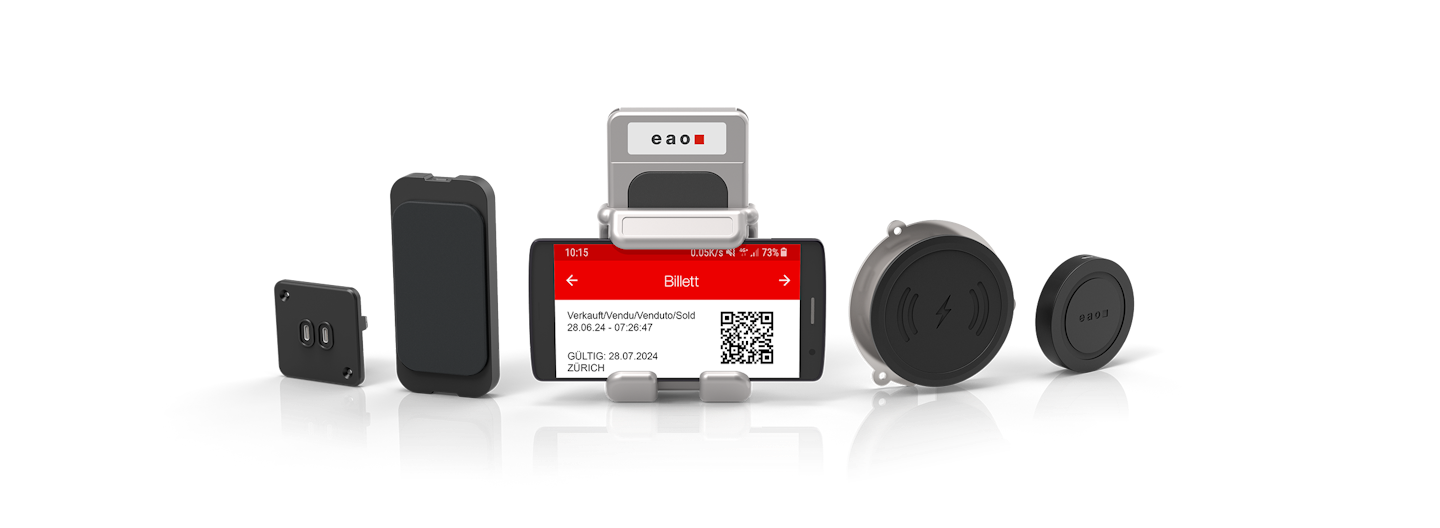

Komplette Ladesysteme für Telefone und Laptops in Zügen, für jeden Passagier
EAO arbeitet mit Bahnbetreibern, Zugherstellern sowie Sitz- und Tischherstellern zusammen und bietet ihnen komplette und zuverlässige Lösungen, mit denen sie drahtlose oder USB-Ladesysteme für Geräte problemlos in ihre Ausrüstung integrieren können.
Umfassender Service für die Entwicklung, Konstruktion und Integration von Ladesystemen
Die Ladesysteme von EAO umfassen die Geräteladegeräte, die Stromversorgungen, alle für den Anschluss an die Zugstromversorgung erforderlichen Kabel sowie alle erforderlichen Montageplatten oder Halterungen. Unsere Ingenieure arbeiten mit Zugherstellern und -renovierern zusammen, um ihnen bei der Integration unserer Ladesteckdosen und kabellosen Ladegeräte in Tischplatten, Rückenlehnen, Trennwände oder Haltegriffe zu helfen, damit sie ein zuverlässiges und leicht zu wartendes Ladesystem aufbauen können.
USB-C-Steckdosen mit den Mehrspannungs-Power-Delivery-/PPS-Netzteilen von EAO ermöglichen auch das Laden von Laptops und das Schnellladen von Mobilgeräten über ein einziges Kabel.
Die Ladelösungen von EAO sind robust, zuverlässig und für den Einsatz im öffentlichen Nahverkehr konzipiert.
Durch den Ersatz der Netzstromversorgung durch EAO-Ladelösungen werden gefährliche 230-V-Wechselstromsteckdosen durch sicherere USB-C-Ladesteckdosen ersetzt.
Klicken Sie unten, um die verschiedenen Lademöglichkeiten von EAO anzuzeigen.
Funktion Ladelösungen.
Ladelösungen.
Unterwegs laden und vernetzt bleiben.
Die vollständig für die Bahn zertifizierten Ladelösungen von EAO helfen den Bahnbetreibern, den Fahrgastkomfort zu verbessern, indem die Fahrgäste ihre Telefone, Tablets und Laptops unterwegs aufladen können.
EAO Ladegeräte können an Tischen, Sitzlehnen, Wänden und sogar Haltestangen angebracht werden, um nahezu jedem Fahrgast einen Ladeservice für sein Mobiltelefon zu bieten. Mit den neuen Multi-Voltage Power Delivery / PPS USB-C Ladebuchsen kann EAO auch Laptops und das schnelle Aufladen von Mobiltelefonen über einen einzigen Anschluss anbieten.
Vorteile
- Halterung an der Sitzlehne oder eingebettete kabellose Ladegeräte auf dem Tisch
- Kabellose Ladegeräte verfügen über einen zusätzlichen 5-V-USB-Anschluss zum Laden älterer Telefone
- Die neue USB-C-Ladebuchse mit mehreren Spannungen lädt sowohl Laptops als auch Telefone auf
- Ersetzen Sie 230V-Steckdosen durch USB-C-Ladebuchsen für Telefone und Laptops
- Kann bei der Renovierung von Sitzen, Tischen und Trennwänden nachgerüstet werden
- Robustes, zuverlässiges Design für Bahn-, Strassenbahn- und Busanwendungen
Kabellos – runde, einspulige Ladelösung.
Die kabellosen Standard-Ladegeräte von EAO mit einer Leistung von 10 oder 15 W können Telefone zuverlässig aufladen, ohne dass ein Ladekabel erforderlich ist. In der Regel werden diese Ladegeräte in einen massgeschneiderten Tisch eingebaut.
Diese runden Ladegeräte haben eine grossfläche Ladespule und eignen sich am besten für den Einbau auf Tischen. Je nach Einbausituation können sie mit dem EAO Adapter für die Oberflächenmontage kombiniert werden.
EAO bietet Beratung und Unterstützung beim Design und der Integration der Ladelösungen.
Die kabellosen Ladegeräte arbeiten mit einem 12VDC-Eingang und bieten eine Ladeleistung von bis zu 10 oder 15 W für schnelles, opportunistisches Laden.
Der an den kabellosen Ladegeräten angebrachte zusätzliche USB-Ausgang kann auch zum Anschließen oder Aufladen eines zweiten Geräts mit einem Kabel verwendet werden. Die Leistung wird dann zwischen 5 W Wireless und 5 W USB aufgeteilt.
Die USB-Ausgangsbuchse kann mit einem Verlängerungskabel an eine separate USB-Buchse oder einen Adapter angeschlossen werden. Dies kann als Wartungsteil dienen, das bei Verschleiß ausgetauscht werden kann, ohne dass das Hauptgerät selbst beeinträchtigt wird. Alternativ kann der USB-Ausgang auch nicht angeschlossen werden, so dass das Gerät ausschließlich als kabelloses Ladegerät funktioniert.
Die Speisungen von EAO können die erforderliche Spannung liefern. Sie können mit dem Gleichstrom des Zuges oder mit einer vorhandenen Wechselstromversorgung an Bord betrieben werden und werden mit allen erforderlichen Kabeln geliefert. Sie sind so kompakt, dass sie in den Sitzen oder an den Zugwänden Platz finden.
Vorteile
- Zuverlässiges kabelloses Laden
- Die Fahrgäste können ohne Kabel aufladen
- Zusätzlicher kabelgebundener USB-Ladeausgang
- Standardgehäuse für Tischplatten und Sitzlehnen verfügbar
- Ein Sortiment an bahnzugelassenen Speisungen
Optionaler magnetischer Positionierungsring und mögliche LED Statusanzeigen
Die kabellosen 15 W Ladegeräte von EAO laden mobile Geräte zuverlässig auf, ohne dass ein Ladekabel erforderlich ist.
Diese Ausführung der Tisch-Ladelösung ist auch mit einem magnetischen Positionierungsring (MLR) erhältlich – damit lässt sich ein kompatibles Smartphone sicher auf dem Ladegerät halten und präzise ausrichten. Der magnetische Positionierungsring optimiert die kabellose Kopplung und sorgt so für ein effizienteres und schnelleres Laden.
In Verbindung mit einer Status-Leiterplatte versorgt das 15-W-Ladegerät auch LEDs zur Statusanzeige für drei Ausgänge. Sie können anzeigen, ob ein Ladegerät bereit ist, ob gerade ein mobiles Gerät geladen wird, oder ob ein Fremdkörper erkannt wurde, der den Ladevorgang verhindern würde.
EAO bietet Beratung und Bauform für die Integration und Stromversorgung der Ladegeräte.
Die kabellosen Ladegeräte arbeiten mit einem 12VDC-Eingang und bieten eine Betätigung von bis zu 15W für schnelles, opportunistisches Laden.
Die Speisungen von EAO können die erforderliche Eingangsspannung bereitstellen. Sie können mit dem Gleichstrom des Zuges oder mit einer vorhandenen Wechselstromversorgung an Bord betrieben werden und sind mit allen erforderlichen Kabeln lieferbar. Sie sind so kompakt, dass sie in den Sitzen oder an den Zugwänden Platz finden.
Vorteile
- Kabelloses Laden mit hoher Leistung
- Optionaler magnetischer Ortungsring fixiert das Telefon
- Schnelles Aufladen durch optimale Magnetkopplung und 15-W-Spulen
- Zuverlässiges System ohne verschleißanfällige Steckdose
- Standardgehäuse für Tischgeräte verfügbar
- Ein Sortiment an bahnzugelassenen Stromversorgungen
- Optionale Status-LED
Kabellos – mehrspulige, rechteckige Ladelösung.
Mit den kabellosen, mehrspuligen 10-W-Ladegeräten von EAO können mobile Geräte zuverlässig aufgeladen werden, ohne dass ein Ladekabel erforderlich ist. Typischerweise werden diese rechteckigen Ladegeräte in eine Rückenlehne, eine Haltestange oder einen Sitzteiler eingebaut.
Dieses rechteckige Modell kann in das patentierte SliderFLEX-Gehäuse für Sitzlehnen oder Haltestangen eingebaut werden.
EAO bietet Beratung und Unterstützung beim Design und der Integration der Ladelösungen.
Die kabellosen Ladegeräte arbeiten mit einer Eingangsleistung von 12 VDC und bieten eine Ladeleistung von bis zu 10 W für schnelles, opportunistisches Laden.
Dieses rechteckige Ladegerät hat mehrere Spulen - wenn ein mobiles Gerät auf das Gehäuse gelegt wird, stellt immer eine der Spulen eine Verbindung zum aufladbaren Empfänger her. Dies funktioniert überall, wo es platziert wird, bei unterschiedlichen Handymodellen oder Ausrichtungen - ideal für Sitzlehnen und Haltestangen.
Der zusätzliche USB-Ausgang der kabellosen Ladegeräte kann auch dazu verwendet werden, ein Telefon anzuschließen oder ein zweites Gerät mit einem Kabel aufzuladen. Die Leistung wird dann zwischen 5 W Wireless und 5 W USB aufgeteilt.
Die USB-Ausgangsbuchse kann mit einem Verlängerungskabel an eine separate USB-Buchse oder einen Adapter angeschlossen werden. Dies kann als Wartungsteil dienen, das bei Verschleiß ausgetauscht werden kann, ohne dass das Hauptgerät selbst beeinträchtigt wird. Alternativ kann der USB-Ausgang auch nicht angeschlossen werden, so dass das Gerät ausschließlich als kabelloses Ladegerät funktioniert.
Die Speisungen von EAO können die erforderliche Spannung liefern. Sie können mit dem Gleichstrom des Zuges oder mit einer vorhandenen Wechselstromversorgung an Bord betrieben werden und sind mit allen erforderlichen Kabeln lieferbar. Sie sind so kompakt, dass sie in den Sitzen oder an den Zugwänden Platz finden.
Vorteile
- Zuverlässiges kabelloses Laden
- Die Fahrgäste können ohne Kabel aufladen
- Zusätzlicher kabelgebundener USB-Ladeausgang
- Standardgehäuse für Tischplatten und Sitzlehnen verfügbar
- Ein Sortiment an bahnzugelassenen Speisungen
- Mehrere Spulen für aufrechtes Laden in jeder Ausrichtung
Kabellos – Montage in Sitzlehnen, Stangenmontage und Wandmontage.
Die patentierten SliderFLEX-Ladegeräte von EAO können an den Rückenlehnen von Flugzeugsitzen angebracht werden, um jedem Passagier ein zuverlässiges kabelloses Aufladen des Telefons zu ermöglichen, ohne dass ein Ladekabel erforderlich ist. Die robuste Metallbaugruppe verfügt über eine Soft-Touch-Ladefläche mit einem gepolsterten Schieber, der das Telefon entweder im Hoch- oder Querformat fest in der Baugruppe hält, so dass der Bildschirm des Telefons leicht zu sehen ist.
Die Ladegeräte für die Stangenmontage und die Wandmontage sind für das kabellose Aufladen durch stehende Fahrgäste auf kurzen Fahrten konzipiert und können mit oder ohne USB-Zusatzsteckdose ausgestattet werden.
Dabei kommt das rechteckige Ladegerät von EAO zum Einsatz, das über mehrere Spulen verfügt. Wenn ein mobiles Gerät in das SliderFLEX-Gehäuse eingesetzt wird, verbindet sich immer eine der Spulen mit dem Ladeempfänger, unabhängig davon, wo sich dieser im Telefon befindet. Dies funktioniert unabhängig von der Platzierung des Telefons und von der Ausrichtung - ideal für Sitzlehnen und Haltestangen.
Der zusätzliche USB-Ausgang an der Unterseite der USB-C-Buchse kann auch verwendet werden, um ein Telefon über ein Kabel anzuschließen. Die Ausgangsleistung kann dann kabellos mit 5 W und über den USB-Ausgang mit 5 W geteilt werden.
Die USB-Ausgangsbuchse nutzt einen Inline-Adapter, der mit der kabellosen Ladeeinheit verbunden ist und als Wartungsteil leicht ausgetauscht werden kann, ohne die Hauptladeeinheit selbst zu beeinträchtigen. Alternativ kann der USB-Ausgang auch abgeschaltet werden.
Die Speisungen von EAO können die erforderliche Spannung bereitstellen. Sie können mit dem Gleichstrom des Zuges oder mit einer vorhandenen Wechselstromversorgung an Bord betrieben werden und sind mit allen erforderlichen Kabeln lieferbar. Sie sind kompakt genug, um in Sitze oder Zugwände eingebaut zu werden.
Vorteile
- An der Rückenlehne montiertes Ladegerät für Sitze in Flugzeugbauweise
- SliderFLEX hält das Telefon sicher fest
- Anzeige von Inhalten im Quer- oder Hochformat
- Mehrere Spulen sorgen für maximale Kompatibilität mit modernen Smartphones
- Passagiere können ohne Kabel aufladen
- Zusätzlicher USB-Ausgang für kabelgebundenes Laden
- Ein Sortiment an bahnzugelassenen Speisungen
Kabellos – Tisch-Montage.
Der Adapter für die Oberflächenmontage ist ein einfach zu montierendes Gehäuse für den Einbau runder, kabelloser Ladegeräte in die Tischplatte. Bahnbetreiber können eine runde Öffnung in einen vorhandenen Tisch ausschneiden oder einen neuen Tisch einplanen, sodass die Ladegeräte auf der Tischplatte angebracht werden können und die Kabel für die Speisung zur Unterseite des Tisches verlegt werden.
Die ansprechende, flache Bauform verfügt über ein eingeprägtes Ladesymbol, das den Verwendungszweck deutlich macht. Die Halterung kann entweder für die runde 10 W Ladelösung oder die 15 W Variante verwendet werden. Die 15 W Variante kann zusätzlich über einen magnetischen Positionierungsring verfügen, um das Smartphone sicher in der optimalen Position für das Schnellladen zu halten.
Der Adapter für die Oberflächemontage wird mit einer Gewindedruck- und Klemmplatte, welche in die Tischunterseite eingeschraubt und an der Unterseite des Ladegeräts befestigt werden, sicher an seinem Platz gehalten.
Die Speisungen von EAO können die erforderliche Spannung liefern. Sie können mit dem Gleichstrom des Zuges oder mit einer vorhandenen Wechselstromversorgung an Bord betrieben werden und sind mit allen erforderlichen Kabeln lieferbar. Sie sind kompakt genug, um in Sitze oder Zugwände eingebaut zu werden.
Vorteile
- Einfacher Einbau des Ladegeräts auf der Tischplatte
- Zuverlässiges kabelloses Laden
- Zusätzlicher kabelgebundener USB-Ladeausgang
- Ein Sortiment an bahnzugelassenen Speisungen
Kabellos – Netzteil für Stromspeisung
Die standardmäßigen Gleichstrom-Speisungen von EAO sind in einem robusten Gehäuse der Schutzart IP40 für den Einbau in ein Fahrgestell untergebracht. Es sind Modelle für den direkten Anschluss an die Fahrzeugbatterie (Gleichstromeingang) oder an eine zusätzliche 110- bis 230-VAC-Versorgung erhältlich. Sie bieten einen 12-V-Ausgang, der für die kabellosen 10-W- und 15-W-Ladegeräte von EAO geeignet ist. Die kombinierte Ausgangsleistung von 30 W wird an zwei separate Ausgangsanschlüsse geleitet. Das Sortiment entspricht in vollem Umfang den neuesten internationalen Normen des Schienenverkehrs, einschließlich Schock und Vibration, EMV und Feuerschutz.
Vorteile
- AC- und Gleichstrom-Eingangsmodelle für einfache Stromanschlüsse
- Gleichstrom-Eingangsmodelle decken zwei Nennspannungen der Fahrzeugbatterie ab
- Zwei geregelte 12V-Ausgänge mit bis zu 2,5A
- Konform mit EN 50155 (2021), EN 50121.3.2 (2016) und EN 45545-2 (2020)
- Abgedichtet nach IP40 mit Bajonetflansch und Schraubanschlüssen
USB-C – Ladebuchsen.
Die EU-Richtlinie 2024 schreibt vor, dass alle neuen tragbaren elektronischen Geräte USB-C-Buchsen verwenden müssen, einschließlich der neuen Apple iPhones und iPads. Die Ladesteckdosen von EAO nutzen diesen globalen USB-C-Standard.
Moderne Laptops, Tablets und tragbare Geräte nutzen USB-C aufgrund seiner Fähigkeit, automatisch bei einem Sortiment von Spannungen von 5V bis 20V und bei höheren Leistungen bis zu 60 Watt zu laden, wenn es mit einer geeigneten Speisung von EAO kombiniert wird, die den Power Delivery PD (3.0) Normen oder die Programmable Power Supply (PPS) Norm unterstützt.
Trennung von Leistung und Zuverlässigkeit beim Laden
Ladebuchsen in öffentlichen Transportmitteln werden häufig benutzt, und aktuelle USB-A-Steckdosen leiden unter Verschleiß durch falsches Einstecken oder Überbeanspruchung. Der komplette Austausch einer herkömmlichen 230VAC-Steckdose aufgrund einer defekten USB-A-Steckdose ist alltäglich, kostspielig und erfordert die Trennung des 230VAC-Stromnetzes im Zug.
Zuverlässig und wartungsfreundlich
USB-C-Ladebuchsen sind unpolarisiert (können in beide Richtungen eingesteckt werden) und sind weniger anfällig für Abnutzung durch Fehlbedienung. Die USB-C-Ladebuchsen können separat zu der EAO PPS-Stromversorgung eingebaut werden. Sie können flexibel installiert werden – an Rückenlehnen, zwischen Sitzen oder überall dort, wo zuvor 230-V-Wechselstromsteckdosen installiert waren. Die USB-C-Buchsen und die PPS-Stromversorgung können, genau wie unsere anderen Produkte aus dem Sortiment der Ladelösungen, bei einer Modernisierung nachgerüstet, als separates Upgrade in einen Zug integriert oder in neue Bauformen einbezogen werden.
Vorteile
- Zukunftssicherer Standard USB-C Stecker
- Zuverlässige, verschleißarme Verbindung
- Unterstützt das Laden von Telefonen und Laptops*
- Sichere Steckdose mit niedriger Spannung
- Wartungsfreundlich - einfach zu ersetzen
- Sortiment an Standard- und anpassbaren Gehäusen
* Bei Verwendung mit einer EAO PD/PPS Speisung
Ersetzen von AC-Steckdosen durch USB-C
Mit diesen PPS-kompatiblen USB-C Buchsen benötigen Fahrgäste keine externen Netzteile mehr – weder für Laptops noch für Smartphones. Sie benötigen lediglich ihr USB-C-Kabel.
Defekte Adapter bergen das Risiko, dass sich Abdeckhauben lösen und die Steckdosen durch die Verwendung von Geräten mit hohem Stromverbrauch, wie z. B. Fahrrad-Ladegeräten, überlastet werden. Daher könnten Zugbetreiber sie durch USB-C-Ladebuchsen mit PPS ersetzen.
Standard- und kundenspezifische Gehäuse
Die UBS-C Buchsen sind mit leistungsstarkem Einzel- oder Doppelanschluss erhältlich und eignen sich ideal für den Einbau in Fahrerkabinen oder Sitzkonstruktionen. Dank des flexiblen Design-Aufbaus lassen sich auch vollständig massgeschneiderte Einbaulösungen realisieren, sodass sie in viele Bereiche der bestehenden Zugarchitektur integriert werden können.
USB-C-PD- und PPS-Stromversorgung.
EAOs bahnzugelassene PD/PPS-Netzteile wandeln Hochspannungs-Wechselstrom oder Gleichstrom aus dem Zug in die korrekte Spannung zum Aufladen des Telefons oder Laptops an den USB-C-Buchsen um.
Unter Verwendung des Power-Delivery-Protokolls (PD 3.0) handelt das EAO USB Programmable Power Supply (PPS) mit dem Telefon, Tablet oder Laptop die korrekte Spannung zwischen 5VDC und 20VDC und den optimalen Leistungspegel aus, um das Gerät effizient und schnell zu laden. Jeder der beiden Ausgänge liefert eine Leistung von bis zu 60 W.
Die Speisungen mit Wechselstromeingang funktionieren mit jeder weltweiten Netzspannung, während es zwei Ausführungen mit Gleichstrom entweder mit 24 VDC oder 72-110 VDC Eingang gibt.
Das Sortiment ist in einem robusten IP40-Gehäuse für den Einbau in ein Fahrgestell untergebracht und verfügt über zuverlässige Schraubanschlüsse. Es erfüllt die internationalen Normen für den Schienenverkehr, einschließlich Schock- und Vibrationsschutz, EMV und Brandschutz.
Vorteile
- Multispannungs-Ausgang von 5VDC bis 20VDC, kompatibel mit USB-PD 3.0
- Unterstützt das Laden mit fester Spannung und programmierbarer Speisung (PPS)
- Zwei unabhängige, separat geregelte Ausgänge mit jeweils bis zu 60W
- Entspricht EN 50155 (2021), EN 50121.3.2 (2016) und EN 45545 (2020)
- IP40 gedichtetes, flaches Gehäuse zur einfachen Installation unter Sitzen und Tischen
- Zusätzlicher Anschluss für die Durchleitung der Eingangsspannung zur Verkettung
