Haltewunschtaste - Drucktaste Ringausleuchtung, Baureihe 84, Ø 25 mm, ausgeleuchtet, erhaben, 1 S, Goldplattiertes Silber, IP65, IP67, Flachbandkabel
- 84-9800.8
- 84-7205.808A
- 84-1091.7
- 84-8511.5640
- Montage-Typ
- Farbe
- Druckhaube Farbe
- Druckhaube Form
- Symbol
- Anschluss
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Haltewunschtaste
- Baureihe:
- Baureihe 84
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Weiss
- Frontrahmen Material:
- Kunststoff
- Farbe:
- Grau
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Wandmontage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Natur
- Druckhaube Material:
- Aluminium
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- opak
- Druckhaube Typ:
- erhaben über Frontrahmen
- Symbol:
- Glocke
- Leuchtmittel Farbe:
- Grün
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Spannung
42 VAC/DC
Strom
100 mA
Leistung
max. 2 W
- Kontakte Konfiguration:
- 1 S
- Betriebsspannung:
- 24 V DC ±10 %
- Betriebsstrom:
- 10 mA
- Schaltleistung:
- 42 V AC/DC @ 0,1 A
Mechanische Kennwerte
- Anschluss:
- Flachbandkabel
- Kontaktmaterial:
- Goldplattiertes Silber
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Kurzhubelement
- Anzugsdrehmoment:
- Befestigungsmutter 0,8 Nm
- Gesamtgewicht:
- 0.05 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, IP67
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Schwingfestigkeit:
- Max. 50 m / s² von 10 Hz … 500 Hz, 10 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
Weitere
- Material:
- Kunststoff
- Gehäuse Farbe:
- Weiss
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Gehäuse Wandmontage
- RAL-Farbe:
- 7016 RAL
- max. Anzahl Schaltelemente:
- 1
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Front
- Farbe:
- Grau
Montage
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Wandmontage
Mechanische Kennwerte
- Gewicht:
- 0.024 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Gehäuse Wandmontage

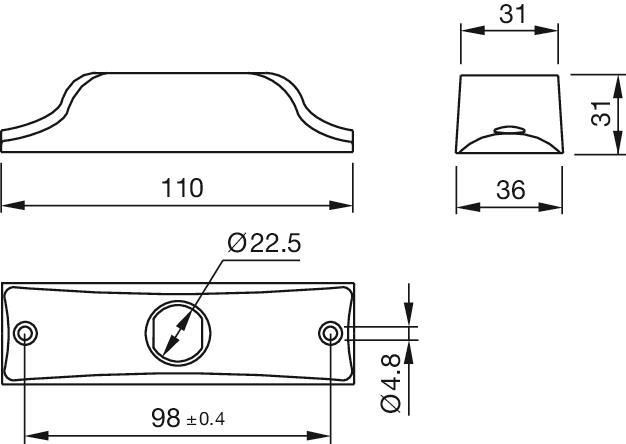

- Abmessung:
- 110 mm x 36 mm
- Material:
- Kunststoff
- Produkteigenschaften:
- Gehäuse Wandmontage
- Hinweise:
- Schrauben sind nicht im Lieferumfang enthalten
- RAL-Farbe:
- 7016 RAL

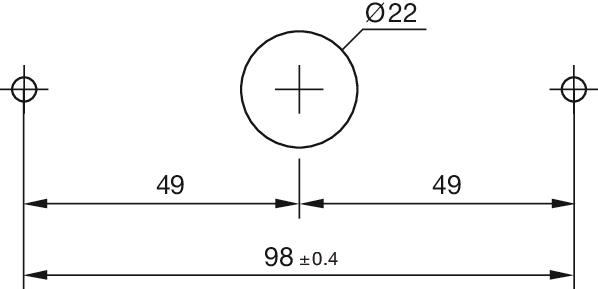

- Einbauöffnungen:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontform:
- rund
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Natur
- Druckhaube Material:
- Aluminium
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- opak
- Druckhaube Typ:
- erhaben über Frontrahmen
- Symbol:
- Glocke
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, Ø 19,7 mm, nicht ausleuchtbar, Glocke, Natur, flach, Aluminium
- Abmessung:
- Ø 19,7 mm
- Hinweise:
- Mit erhabenem Beschriftungssymbol (Tür auf, Rollstuhl, Kinderwagen), TSI konformBei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Weiss
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
Mechanische Kennwerte
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Kurzhubelement
- Mechanische Lebensdauer:
- ≥1 Mio. Schaltzyklen
- Betätigungskraft:
- 4,5 N ±1 N (gemessen an der Druckhaube)
- Betätigungsweg:
- 1,2 mm
- Anzugsdrehmoment:
- Befestigungsmutter 0,8 Nm
- Gewicht:
- 0.008 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, IP67
- IP-Schutzart:
- IP65, IP67
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Klimafestigkeit:
- Feuchte Wärme, zyklisch 96 Stunden, + 25 °C/97 %, +55 °C/93 % relative Feuchtigkeit, nach EN IEC 60068-2-30Feuchte Wärme, konstant 56 Tage, + 40 °C/93 % relative Feuchtigkeit, gemäss EN IEC 60068-2-78Rascher Temperaturwechsel 100 Zyklen, – 40 °C _ + 80 °C, nach EN _ IEC 60068-2-14
Zertifikate
- Approbationen:
- EBC (TSI PRM), NFF
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 22,5 mm, Ø 25 mm, ausleuchtbar, rund, Weiss, Kunststoff, transluzent, Impuls, IP65, IP67
- Gehäuse Farbe:
- Weiss
- Gehäuse Material:
- Kunststoff
- Hinweise:
- Frontring ausgeleuchtet
- Beschreibung Komponente:
- Material Vorsatzgehäuse: Kunststoff nach UL 94 V0
- Schaltschemas:

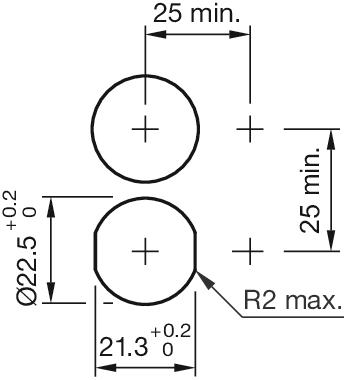

- Einbauöffnungen:

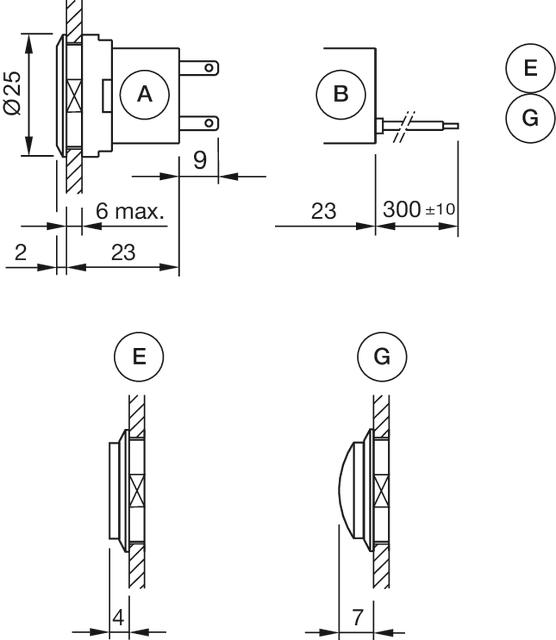

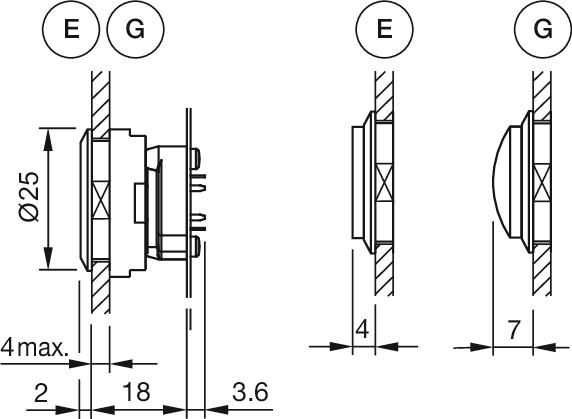

- Abmessungen:
E = Druckhaube erhaben über Frontring
G = Druckhaube konvex erhaben über Frontring
A = Steckanschluss 2,8 mm x 0,8 mm
B = Flachbandkabel
E = Druckhaube erhaben über Frontring
G = Druckhaube konvex erhaben über Frontring
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Grün
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Spannung
42 VAC/DC
Strom
100 mA
Leistung
max. 2 W
- Kontakte:
- 1 S
- Betriebsspannung:
- 24 V DC ±10 %
- Betriebsstrom:
- 10 mA
- Schaltleistung:
- 42 V AC/DC @ 0,1 A
- Spannungsfestigkeit:
- 500 VAC, 50 Hz, 1 Minute gemäss DIN IEC 60512-2
Mechanische Kennwerte
- Anschluss:
- Flachbandkabel
- Kontaktmaterial:
- Goldplattiertes Silber
- Schaltsystem:
- Kurzhubelement
- Schaltsystem Zusatztext:
- Einfach unterbrechendes Lamellenschaltsystem mit zwei unabhängigen Kontaktpunkten und fühlbarem Schaltpunkt.Garantiert sicheres Schalten auch bei geringsten Schaltleistungen. Kontaktbestückung 1 Schliesser
- Mechanische Lebensdauer:
- ≥1 Mio. Schaltzyklen
- Betätigungskraft:
- 4,5 N ±1 N (gemessen an der Druckhaube)
- Betätigungsweg:
- ca. 0,5 mm
- Gewicht:
- 0.015 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40 rückseitig, Standard Version, IP67 rückseitig, voll vergossene Version, nur mit montiertem Vorsatz
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- Max. 100 m / s² Impulsbreite 11 ms, 3-Achsen (halbsinusförmig EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 50 m / s² von 10 Hz … 500 Hz, 10 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement, Kurzhubelement, 42 V AC/DC @ 0,1 A, Goldplattiertes Silber, 1 S, Flachbandkabel
- Material:
- Kunststoff
- Produkteigenschaften:
- Inklusive LED und eingebautem Vorwiderstand
- Hinweise:
- Inklusive LED und eingebautem VorwiderstandStandardausführung: Kabellänge 300 mmWeitere Ausführungen auf Anfrage: Kundenspezifische Konfektion von Kabel und Kabelanschlüssen, voll vergossene Version (IP 67)Schutzgrade (rückseitig): IP 40, Aufrüstung auf IP67 mit Stopfen Art.-Nr. 84-900 möglich. Bei Anwendungen mit starken Vibrationen können sich die Stopfen lösenTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
- Schaltschemas:

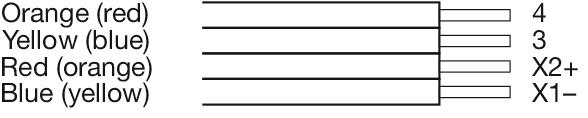

- Bauteilelayouts:
