Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Nein
no
wählen ...
Front
Frontform
rund
rund
wählen ...
Frontrahmen Farbe
Schwarz
Schwarz
wählen ...
Frontrahmen Material
Kunststoff
Kunststoff
wählen ...
Frontabmessung
Ø 25 mm
Ø 25 mm
wählen ...
Montage
Bauform
flach
flach
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
Ø 22 mm
Ø 22 mm
wählen ...
Bedien-/Anzeigeteil
Symbol
ohne Symbol
ohne Symbol
wählen ...
Druckhaube Typ
bündig mit Frontrahmen
bündig mit Frontrahmen
wählen ...
Druckhaube Form
flach
flach
wählen ...
Druckhaube Farbe
Farblos
Farblos
wählen ...
Druckhaube Material
Kunststoff
Kunststoff
wählen ...
Druckhaube Ausleuchtung
ausleuchtbar
ausleuchtbar
wählen ...
Ausleuchtungsform
Front
Front
wählen ...
Leuchtmittel Farbe
Weiss
Weiss
wählen ...
Elektrische Kennwerte
Betriebsspannung Art
V DC
V DC
wählen ...
Betriebsspannung
24 V
24 V
wählen ...
Mechanische Kennwerte
Anschluss
Steckanschluss, 2,8 x 0,8 mm
Steckanschluss, 2,8 x 0,8 mm
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP65, IP67
IP65, IP67
wählen ...
Zurück
Leuchtmelder Standard, Baureihe 84, Ø 25 mm, flach, IP65, IP67, Steckanschluss, 2,8 x 0,8 mm
- 84-7111.700
- 84-0100.0
- 84-8001.9620
- Druckhaube Farbe
- Druckhaube Material
- Druckhaube Typ
- Symbol
- Ausleuchtungsform
- Frontrahmen Farbe
- Frontrahmen Material
- IP-Frontschutzart
- Anschluss
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtmelder
- Baureihe:
- Baureihe 84
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Druckhaube Typ:
- bündig mit Frontrahmen
- Symbol:
- ohne Symbol
- Leuchtmittel Farbe:
- Weiss
- Ausleuchtungsform:
- Front
Elektrische Kennwerte
- Betriebsspannung:
- 24 V DC ±10 %
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,8 mm
- Anzugsdrehmoment:
- Befestigungsmutter 0,8 Nm
- Gesamtgewicht:
- 0.014 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, IP67
- Einsatztemperatur:
- – 25 °C … + 70 °C
Weitere
- max. Anzahl Schaltelemente:
- 1
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Front
- Frontform:
- rund
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Druckhaube Typ:
- bündig mit Frontrahmen
- Symbol:
- ohne Symbol
- Ausleuchtungsform:
- Front
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, Ø 19,7 mm, ausleuchtbar, ohne Symbol, Farblos, flach, Kunststoff
- Abmessung:
- Ø 19,7 mm
- Beschreibung Komponente:
- Material Druckhaube: Kunststoff nach UL 94 V2
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Anzugsdrehmoment:
- Befestigungsmutter 0,8 Nm
- Gewicht:
- 0.007 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, IP67
- IP-Schutzart:
- IP65, IP67
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Klimafestigkeit:
- Feuchte Wärme, zyklisch 96 Stunden, + 25 °C/97 %, +55 °C/93 % relative Feuchtigkeit, nach EN IEC 60068-2-30Feuchte Wärme, konstant 56 Tage, + 40 °C/93 % relative Feuchtigkeit, gemäss EN IEC 60068-2-78Rascher Temperaturwechsel 100 Zyklen, – 40 °C _ + 80 °C, nach EN _ IEC 60068-2-14
Zertifikate
- Approbationen:
- EBC (TSI PRM), NFF
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 22,5 mm, Ø 25 mm, rund, Schwarz, Kunststoff, IP65, IP67
- Hinweise:
- Druckhaube ausgeleuchtet, Frontring nicht ausgeleuchtet
- Beschreibung Komponente:
- Material Vorsatzgehäuse: Kunststoff nach UL 94 V0
- Schaltschemas:

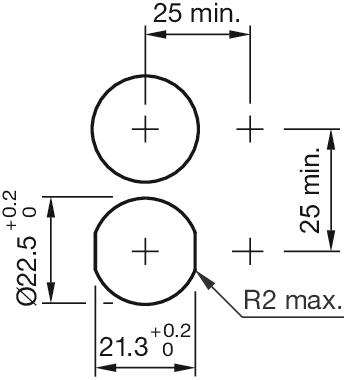

- Einbauöffnungen:

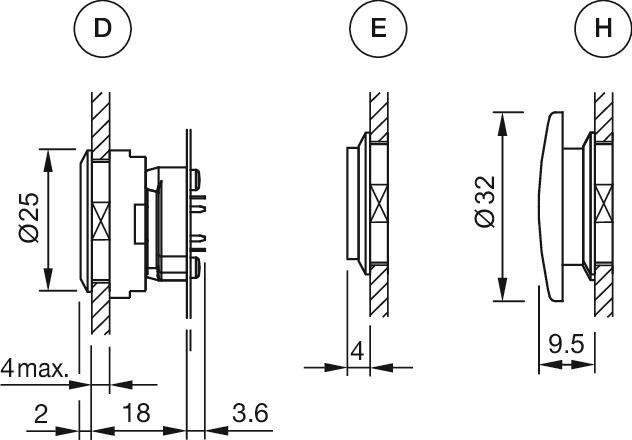

- Abmessungen:
D = Druckhaube bündig mit Frontring
E = Druckhaube erhaben über Frontring
H = Pilzdruckhaube

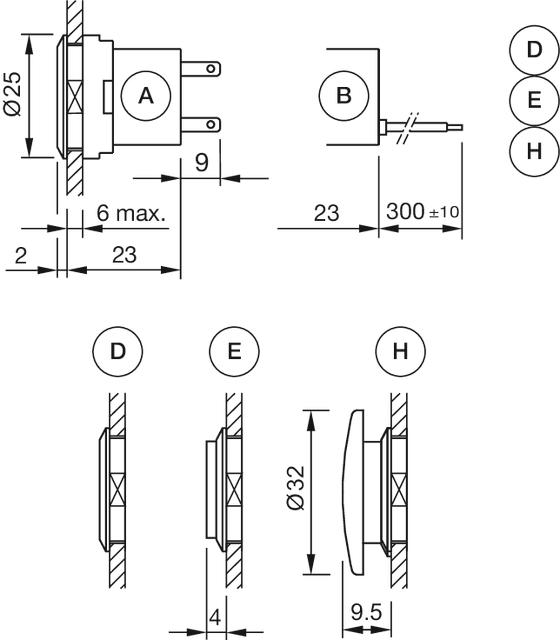

A = Steckanschluss 2,8 mm x 0,8 mm
B = Flachbandkabel
D = Druckhaube bündig mit Frontring
E = Druckhaube erhaben über Frontring
H = Pilzdruckhaube
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 V DC ±10 %
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,8 mm
- Gewicht:
- 0.006 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Leuchtmelderelement, Weiss, Single-LED, 24 V DC ±10 %, Steckanschluss, 2,8 x 0,8 mm
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Inklusive LED und eingebautem VorwiderstandStandardausführung: Kabellänge 300 mmWeitere Ausführungen auf Anfrage: Kundenspezifische Konfektion von Kabel und Kabelanschlüssen, voll vergossene Version (IP 67)Schutzgrade (rückseitig): IP 40, Aufrüstung auf IP67 mit Stopfen Art.-Nr. 84-900 möglich. Bei Anwendungen mit starken Vibrationen können sich die Stopfen lösenTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
- Schaltschemas:
