Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Nein
no
wählen ...
Front
Frontform
rund
rund
wählen ...
Montage
Bauform
erhaben
erhaben
wählen ...
Montage-Typ
zum Aufschnappen
zum Aufschnappen
wählen ...
Bedien-/Anzeigeteil
Symbol
ohne Symbol
ohne Symbol
wählen ...
Druckhaube Typ
bündig mit Frontrahmen
bündig mit Frontrahmen
wählen ...
Druckhaube Form
flach
flach
wählen ...
Druckhaube Farbe
Farblos
Farblos
wählen ...
Druckhaube Material
Kunststoff
Kunststoff
wählen ...
Druckauben-Farben
Farblos +Farblos
Farblos +Farblos
wählen ...
Druckhaube Ausleuchtung
ausleuchtbar
ausleuchtbar
wählen ...
Ausleuchtungsform
Front
Front
wählen ...
Leuchtmittel Farbe
Weiss
Weiss
wählen ...
Elektrische Kennwerte
Kommunikations-Schnittstelle
AS-i
AS-i
wählen ...
Schaltleistung
30 V DC @ 0,1 A
30 V DC @ 0,1 A
wählen ...
Betriebsspannung Art
V DC
V DC
wählen ...
Betriebsspannung
23 - 31,6 V
23 - 31,6 V
wählen ...
Mechanische Kennwerte
Anschluss
Stecker M12
Stecker M12
wählen ...
Schaltsystem
Kurzhubelement
Kurzhubelement
wählen ...
Kontaktmaterial
Goldplattiertes Silber
Goldplattiertes Silber
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP67
IP67
wählen ...
Weitere
Material
Kunststoff, nach UL 94 V0
Kunststoff, nach UL 94 V0
wählen ...
Zurück
Smart-Box, weiss, 2 Tasten konfigurierbar, Baureihe 84, ausgeleuchtet, erhaben, Goldplattiertes Silber, IP67, Stecker M12
- 80-4022.000
- 84-7111.700
- 84-7111.700
- Kommunikations-Schnittstelle
- Betriebsspannung
- Druckhaube Farbe
- Druckhaube Typ
- Druckauben-Farben
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Smart-Box
- Baureihe:
- Baureihe 84
Front
- Frontform:
- rund
Montage
- Bauform:
- erhaben
- Montage-Typ:
- zum Aufschnappen
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Druckhaube Typ:
- bündig mit Frontrahmen
- Symbol:
- ohne Symbol
- Leuchtmittel Farbe:
- Weiss
- Ausleuchtungsform:
- Front
- Druckauben-Farben:
- Farblos +Farblos
Elektrische Kennwerte
- Betriebsspannung:
- 23 - 31,6 V DC ±10 %
- Betriebsstrom:
- 55 mA
- Schaltleistung:
- 30 V DC @ 0,1 A
- Kommunikations-Schnittstelle:
- AS-i
Mechanische Kennwerte
- Anschluss:
- Stecker M12
- Kontaktmaterial:
- Goldplattiertes Silber
- Schaltsystem:
- Kurzhubelement
- Gesamtgewicht:
- 0.002 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP67
- Einsatztemperatur:
- – 25 °C … + 60 °C
- Schwingfestigkeit:
- Max. 50 m / s² von 10 Hz … 500 Hz, 10 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
Weitere
- Material:
- Kunststoff, nach UL 94 V0
- RAL-Farbe:
- 9010 RAL
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 2 COMPONENTS:
Montage
- Montage-Typ:
- zum Aufschnappen
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Kontakte:
- 2 S
- Betriebsspannung:
- 23 - 31,6 V DC ±10 %
- Betriebsstrom:
- 55 mA
- Schaltleistung:
- 30 V DC @ 0,1 A
- Kommunikations-Schnittstelle:
- AS-i
Mechanische Kennwerte
- Anschluss:
- Stecker M12
- Kontaktmaterial:
- Goldplattiertes Silber
- Schaltsystem:
- Kurzhubelement
- Schaltsystem Zusatztext:
- Einfach unterbrechendes Lamellenschaltsystem mit zwei unabhängigen Kontaktpunkten und fühlbarem Schaltpunkt.Garantiert sicheres Schalten auch bei geringsten Schaltleistungen. Kontaktbestückung 1 Schliesser
- Mechanische Lebensdauer:
- ≥1 Mio. Schaltzyklen
- Betätigungskraft:
- 4,5 N ±1 N (gemessen an der Druckhaube)
- Betätigungsweg:
- ca. 0,5 mm
- Anschluss Details 1:
- Anschluss: M12 Stecker 5polig, male, A-Codierung / Steckerbelegung: Pin1: ASi(+) / Pin3: ASi(-)Status-Indikator: Bicolor-LED (grün= Power on / rot= Fehler / Adresse 0)Verpolungsschutz: eingebaut
Umgebungsbedingungen
- IP-Schutzart:
- IP67
- Einsatztemperatur:
- – 25 °C … + 60 °C
- Lagertemperatur:
- – 25 °C … + 80 °C
- Schockfestigkeit:
- Max. 100 m / s² Impulsbreite 11 ms, 3-Achsen (halbsinusförmig EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 50 m / s² von 10 Hz … 500 Hz, 10 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Smart-Box, weiss, 2 Tasten konfigurierbar, 30 V DC @ 0,1 A, 23 - 31,6 V DC ±10 %, 2 S, Stecker M12, Weiss
- Abmessung:
- 110,9 mm x 45 mm x 45,7 mm
- Material:
- Kunststoff, nach UL 94 V0
- Hinweise:
- Montageadapter auf Montagefläche montierenSmart-Box einseitig einhängen (Ausrichtung des Montageadapters auf das Gehäuse beachten)Smart-Box auf der Gegenseite auf den Adapter herunterdrücken, bis die Box hörbar einrastetAlternativ kann das Modul auf eine Standard-Hutschiene aufgesetzt, oder mittels Schrauben von der Rückseite her, auf eine Unterlage montiert werden (siehe Massbilder)
- Beschreibung Komponente:
- Gehäuseoberteil: PBT / UL-V0 / Farbe ähnlich RAL9010; Gehäuseunterteil: PBT / UL-V0 / Farbe ähnlich RAL9011; Federelement (zur Arretierung): POM (natur); Dichtung: MVQ-Silikonschaum hell; Blindabdeckung: PC / glasklar; Montageadapter: Edelstahl 1.4301 / Oberfläche gleitgeschliffen; Gehäuseschrauben: Edelstahl A2; Bezeichnungsschild: PVC schwarz / Oberfläche alufarbig, selbstklebend; M12-Steckergehäuse: Zinkdruckguss
- RAL-Farbe:
- 9010 RAL

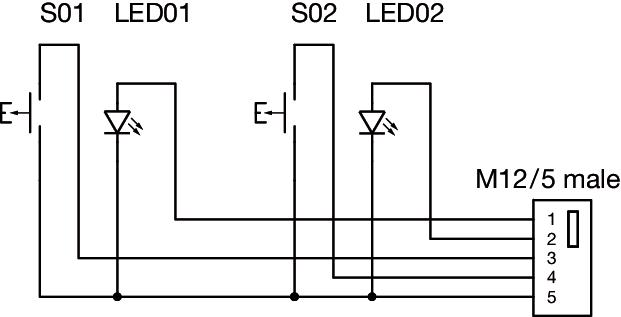

- Schaltschemas:

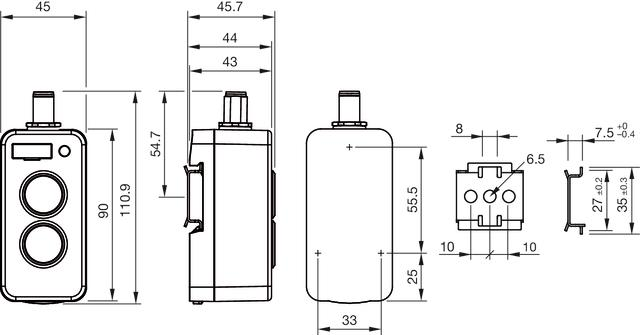

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontform:
- rund
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Druckhaube Typ:
- bündig mit Frontrahmen
- Symbol:
- ohne Symbol
- Ausleuchtungsform:
- Front
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, Ø 19,7 mm, ausleuchtbar, ohne Symbol, Farblos, flach, Kunststoff
- Abmessung:
- Ø 19,7 mm
- Beschreibung Komponente:
- Material Druckhaube: Kunststoff nach UL 94 V2
