Leuchtmelder Vollausleuchtung, Baureihe 14, erhaben, IP67, Lötanschluss
- 704.603.5
- 704.608.9
- 14-030.005
- 10-2112.1069
- Leuchtenkappe Farbe
- Anschluss
- Leuchtmittel Farbe
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtmelder
- Baureihe:
- Baureihe 14
Front
- Frontform:
- rund
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Leuchtenkappe Farbe:
- Grün
- Leuchtenkappe Material:
- Kunststoff
- Leuchtenkappe Form:
- flach
- Leuchtenkappe Optik:
- transparent
- Textkappe Farbe:
- Weiss
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 V AC/DC
- Betriebsstrom:
- 2,5 - 5 mA ±15 %
- Lichtstärke:
- 750 mcd
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,25 Nm
- Gesamtgewicht:
- 0.014 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP67
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
Weitere
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Bedien-/Anzeigeteil
- Leuchtenkappe Farbe:
- Grün
- Leuchtenkappe Material:
- Kunststoff
- Leuchtenkappe Form:
- flach
- Leuchtenkappe Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Leuchtenkappe, Ø 29 mm, ausleuchtbar, Grün, flach, Kunststoff, transparent
- Abmessung:
- Ø 29 mm
- Hinweise:
- Zur Erreichung von IP67, Textplatte Art.-Nr. 704.608.X verwenden
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Textkappe Farbe:
- Weiss
- Textkappe Optik:
- transluzent
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Textkappe, LED und Glühlampe, Weiss, Kunststoff, transluzent, Ø 29 mm
- Abmessung:
- Ø 29 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontform:
- rund
Montage
- Bauform:
- erhaben
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Betriebsspannung:
- 24 V AC/DC
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,25 Nm
- Gewicht:
- 0.009 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP67, gemäss DIN EN 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Lagertemperatur:
- – 40 °C … + 85 °C
Zertifikate
- Approbationen:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, rund, Lötanschluss, IP67, gemäss DIN EN 60529
- Schaltschemas:
- Einbauöffnungen:
- Abmessungen:
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 V AC/DC +10%
- Betriebsstrom:
- 2,5 - 5 mA ±15 %
- Lichtstärke:
- 750 mcd
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T5.5, Weiss, 24 V AC/DC +10%
- Hinweise:
- Für LED-Element Einbau siehe Anwendungsrichtlinien, LED PolaritätDie Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werdenLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigtTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigtBei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werden
- Schaltschemas:

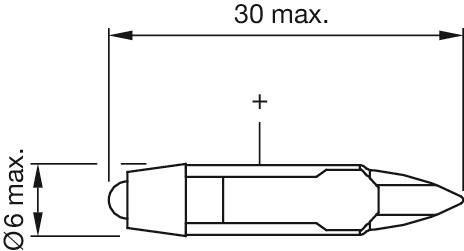

- Abmessungen:
