Leuchtmelder
https://www.eao.com/p/fecf154d

Leuchtmelder, Baureihe 14, Ø 35 mm, flach, IP67, Steckanschluss, 2,8 x 0,5 mm

  • 704.602.4
  • 704.609.9
  • 14-040.002
  • 14-955.0
  • 10-2113.1069

  • Ausleuchtungsform
  • Druckhaube Farbe
  • Druckhaube Material
704.602.4
  • Textplatte Ausleuchtung
  • Textplatte Optik
  • Textplatte Farbe
704.609.9
  • Anschluss
14-040.002
  • Frontrahmen Farbe
  • Frontrahmen Material
14-955.0
  • Leuchtmittel Farbe
10-2113.1069
Füge Zubehör & Werkzeuge hinzu
Zum Vergleich hinzufügen
In den Warenkorb
Ihr Produkt:
704.602.4
704.609.9
14-040.002
14-955.0
10-2113.1069

704.602.4~10-2113.1069~14-040.002~14-955.0~704.609.9

Leuchtmelder, Baureihe 14, Ø 35 mm, flach, IP67, Steckanschluss, 2,8 x 0,5 mm

Produktsortiment
HMI Funktion:
Leuchtmelder
Baureihe:
Baureihe 14
Front
Frontabmessung:
Ø 35 mm
Frontform:
rund
Frontrahmen Farbe:
Schwarz
Frontrahmen Material:
Aluminium
Frontrahmen Ausführung:
flach
Montage
Bauform:
flach
Einbauöffnung:
Ø 30,5 mm
Montage-Typ:
Paneel-Montage
Bedien-/Anzeigeteil
Druckhaube Farbe:
Gelb
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
flach
Druckhaube Optik:
transparent
Druckhaube Typ:
bündig mit Frontrahmen
Textplatte Farbe:
Weiss
Textplatte Optik:
transluzent
Textplatte Ausleuchtung:
ausleuchtbar
Leuchtmittel Farbe:
Weiss
Ausleuchtungsform:
Front
Elektrische Kennwerte
Betriebsspannung:
24 V AC/DC
Betriebsstrom:
2,5 - 5 mA ±15 %
Lichtstärke:
750 mcd
Mechanische Kennwerte
Anschluss:
Steckanschluss, 2,8 x 0,5 mm
Anzugsdrehmoment:
Befestigungsmutter max. 0,25 Nm
Gesamtgewicht:
0.033 kg
Umgebungsbedingungen
IP-Frontschutzart:
IP67
Einsatztemperatur:
– 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
Weitere
Gehäuse Farbe:
Schwarz
Gehäuse Material:
Kunststoff
Schaltschemas:
Schaltschemas
Schaltschemas
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 5 COMPONENTS:
704.602.4

704.602.4

Druckhaube

Front
Frontform:
rund
Bedien-/Anzeigeteil
Druckhaube Farbe:
Gelb
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
flach
Druckhaube Optik:
transparent
Druckhaube Typ:
bündig mit Frontrahmen
Ausleuchtungsform:
Front
Mechanische Kennwerte
Gewicht:
0.001 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Druckhaube, Ø 23,7 mm, ausleuchtbar, Gelb, flach, Kunststoff
Abmessung:
Ø 23,7 mm
Hinweise:
Zur Erreichung von IP67, Textplatte Art.-Nr. 704.609.9 verwenden
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.609.9

704.609.9

Textplatte

Bedien-/Anzeigeteil
Textplatte Farbe:
Weiss
Textplatte Optik:
transluzent
Textplatte Ausleuchtung:
ausleuchtbar
Mechanische Kennwerte
Gewicht:
0 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Textplatte, Ø 20 mm, ausleuchtbar, Weiss, Kunststoff, transluzent
Abmessung:
Ø 20 mm
Hinweise:
zu Druckhaube rund flach
Dateien herunterladen
Wo kaufen
In den Warenkorb
14-040.002

14-040.002

Vorsatz

Front
Frontform:
rund
Montage
Bauform:
flach
Montage-Typ:
Paneel-Montage
Elektrische Kennwerte
Betriebsspannung:
24 V AC/DC
Mechanische Kennwerte
Anschluss:
Steckanschluss, 2,8 x 0,5 mm
Anzugsdrehmoment:
Befestigungsmutter max. 0,25 Nm
Gewicht:
0.015 kg
Umgebungsbedingungen
IP-Frontschutzart:
IP67, gemäss DIN EN 60529
Einsatztemperatur:
– 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
Lagertemperatur:
– 40 °C … + 85 °C
Zertifikate
Approbationen:
CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL
Konformitäten:
CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Vorsatz, rund, Steckanschluss, 2,8 x 0,5 mm, IP67, gemäss DIN EN 60529
Schaltschemas:
Schaltschemas
Einbauöffnungen:
Einbauöffnungen
Einbauöffnungen

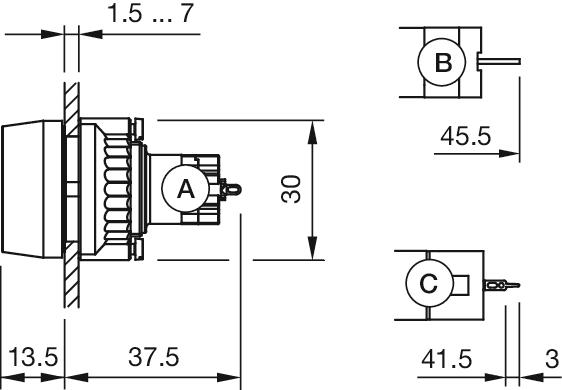

Abmessungen:
Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm

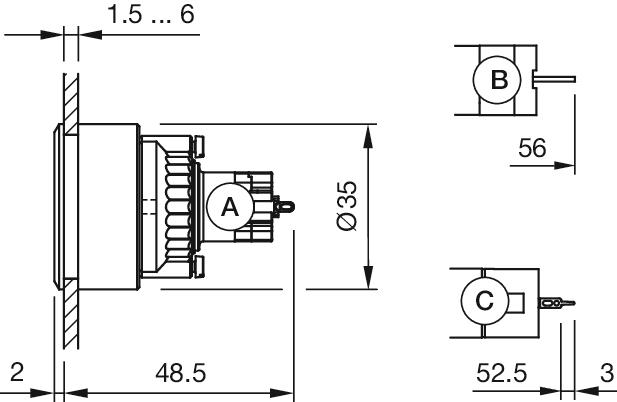

Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
14-955.0

14-955.0

Frontrahmen-Set

Front
Frontabmessung:
Ø 35 mm
Frontform:
rund
Frontrahmen Farbe:
Schwarz
Frontrahmen Material:
Aluminium
Frontrahmen Ausführung:
flach
Montage
Einbauöffnung:
Ø 30,5 mm
Montage-Typ:
Paneel-Montage
Mechanische Kennwerte
Gewicht:
0.016 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Frontrahmen-Set, Ø 35 mm, Schwarz, Aluminium
Abmessung:
Ø 35 mm
Gehäuse Farbe:
Schwarz
Gehäuse Material:
Kunststoff
Hinweise:
Bei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen
Einbauöffnungen:
Einbauöffnungen
Dateien herunterladen
Wo kaufen
In den Warenkorb
10-2113.1069

10-2113.1069

Single-LED

Bedien-/Anzeigeteil
Leuchtmittel Farbe:
Weiss
Elektrische Kennwerte
Betriebsspannung:
28 V AC/DC +10%
Betriebsstrom:
2,5 - 5 mA ±15 %
Lichtstärke:
750 mcd
Mechanische Kennwerte
Gewicht:
0.001 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Single-LED, T5.5, Weiss, 28 V AC/DC +10%
Hinweise:
Für LED-Element Einbau siehe Anwendungsrichtlinien, LED Polarität
Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)
Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werden
Lichtstärkedaten der verwendeten LEDs bei DC-Betrieb
Elektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessen
Die aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigt
Technologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
Bei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werden
Schaltschemas:
Schaltschemas

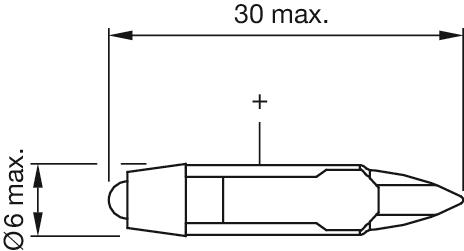

Abmessungen:
Abmessungen
