Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Nein
no
wählen ...
Front
Frontform
rund
rund
wählen ...
Frontrahmen Farbe
Natur
Natur
wählen ...
Frontrahmen Material
Aluminium
Aluminium
wählen ...
Frontabmessung
Ø 35 mm
Ø 35 mm
wählen ...
Montage
Bauform
flach
flach
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
Ø 30 mm
Ø 30 mm
wählen ...
Bedien-/Anzeigeteil
Drehgriff Form
kurz
kurz
wählen ...
Drehgriff Farbe
Schwarz
Schwarz
wählen ...
Drehgriff Balkenfarbe
Weiss
Weiss
wählen ...
Elektrische Kennwerte
Schaltleistung
440 V AC @ 10 A
440 V AC @ 10 A
wählen ...
Betriebsspannung
20 V
20 V
wählen ...
Mechanische Kennwerte
Anschluss
Schraubanschluss
Schraubanschluss
wählen ...
Schaltstufen
10 Stellungen
10 Stellungen
wählen ...
Schaltsystem
Tastschaltelement
Tastschaltelement
wählen ...
Kontaktmaterial
Gold
Gold
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP65
IP65
wählen ...
Zurück
Wahlnockenschalter kurzer, abgerundeter Drehgriff, Baureihe 04, 10 Stellungen, flach, Schraubanschluss
- 704.411.018KN
- 704.8A237
- Drehgriff Form
- Drehgriff Balkenfarbe
- Frontrahmen Farbe
- Frontrahmen Material
- Schaltstufen
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Wahlnockenschalter
- Baureihe:
- Baureihe 04
Front
- Frontabmessung:
- Ø 35 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 30,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Drehgriff Farbe:
- Schwarz
- Drehgriff Balkenfarbe:
- Weiss
- Drehgriff Form:
- kurz
Elektrische Kennwerte
- Betriebsspannung:
- 20
- Schaltleistung:
- 440 V AC @ 10 A
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Gold
- Schaltsystem:
- Tastschaltelement
- Schaltstufen:
- 10 Stellungen
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,25 Nm
- Gesamtgewicht:
- 0.111 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- Max. Umgebungstemperatur der Kontakteinheiten, offen bei 100 % Iu / Ith: 55 °C über 24 h mit Spitzen bis 60 °C, gekapselt bei 100 % Ithe: 35 °C über 24 h mit Spitzen bis 40 °C
Weitere
- max. Anzahl Schaltelemente:
- 1
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 2 COMPONENTS:
Front
- Frontabmessung:
- Ø 35 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 30,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Drehgriff Farbe:
- Schwarz
- Drehgriff Balkenfarbe:
- Weiss
- Drehgriff Material:
- Kunststoff
- Drehgriff Form:
- kurz
Mechanische Kennwerte
- Gewicht:
- 0.038 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 30,5 mm, Ø 35 mm, nicht ausleuchtbar, Schwarz, kurz, rund, Natur, Aluminium, eloxiert
- Hinweise:
- Bei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen
- max. Anzahl Schaltelemente:
- 1

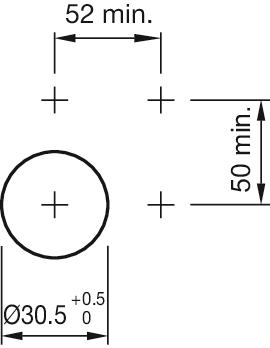

- Einbauöffnungen:

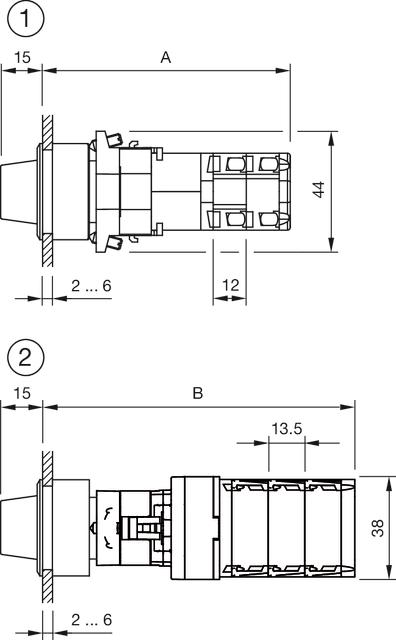

- Abmessungen:
1 = Kraus & Naimer Schaltelement
A = (Anzahl Fluchten x 12) + 66,5 mm
2 = Santon Schaltelement
B = (Anzahl Fluchten x 13,5) + 65,5 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Elektrische Kennwerte
- Betriebsspannung:
- 20
- Bemessungs-Stosspannungs-Festigkeit Uimp:
- 4 kV
- Schaltleistung:
- 440 V AC @ 10 A
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Gold
- Schaltsystem:
- Tastschaltelement
- Schaltstufen:
- 10 Stellungen
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,25 Nm
- Drahtquerschnitt:
- Ein- bzw. mehrdrähtig 2 x 1,5mm² (2 x AWG 14)Feindrähtig 2 x 1,5 mm² (2 x AWG 16)
- Gewicht:
- 0.073 kg
Umgebungsbedingungen
- Einsatztemperatur:
- Max. Umgebungstemperatur der Kontakteinheiten, offen bei 100 % Iu / Ith: 55 °C über 24 h mit Spitzen bis 60 °C, gekapselt bei 100 % Ithe: 35 °C über 24 h mit Spitzen bis 40 °C
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Nockenschaltelement, Tastschaltelement, 440 V AC @ 10 A, Gold, Schraubanschluss
- Schaltschemas:
