Wahlschalter, Baureihe 61, 2 Stellungen, erhaben, 1 Ö + 1 S, Steckanschluss, 2,8 x 0,5 mm
- 52-928.20
- 61-4210.0
- 51-910
- 61-8470.12
- 10-A312.314A
- Drehgriff Balkenfarbe
- Drehgriff Farbe
- Schaltfunktion
- Schaltstufen
- Schaltwinkel
- Anschluss
- Kontaktmaterial
- Schaltstufen
- Schaltsystem
- Schaltleistung
- Kontakte Konfiguration
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Wahlschalter
- Baureihe:
- Baureihe 61
Montage
- Bauform:
- erhaben
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Drehgriff Farbe:
- Schwarz
- Drehgriff Balkenfarbe:
- Rot
- Drehgriff Form:
- kurz
- Leuchtmittel Farbe:
- Rot / Grün
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Wechselstrom mit Silberkontakt oder Silberkontakt mit Goldauflage
Gebrauchskategorie AC-15
gemäss EN IEC 60947-5-1
Spannung
125 VAC
250 VAC
Strom
2,5 A
2 A
Gleichstrom mit Silberkontakt oder Silberkontakt mit Goldauflage
Gebrauchskategorie DC-13
gemäss EN IEC 60947-5-1
Spannung
250 VDC
Strom
0,15 A
- Kontakte Konfiguration:
- 1 Ö + 1 S
- Betriebsspannung:
- 24 V DC +10%
- Betriebsstrom:
- 15/14 mA ±15 %
- Schaltleistung:
- 250 V AC/DC @ 5 A
- Elektrische Lebensdauer:
- ≥50000 Schaltzyklen bei 250VAC, 2A, cosφ 0.95,
- Lichtstärke:
- 600/630 mcd
- Thermischer Strom Ith:
- 5 A
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,5 mm
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Ruhe - Rast
- Schaltsystem:
- Sprungschaltelement
- Schaltstufen:
- 2 Stellungen
- Schaltwinkel:
- 90° rechts
- Anzugsdrehmoment:
- Max. 0,5 Nm
- Gesamtgewicht:
- 0.014 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
Weitere
- Material:
- Metall
- Gehäuse Material:
- Kunststoff, gemäss UL 94 V0, selbstlöschend
- Produkteigenschaften:
- Mit Balken und Bezeichnungspunkt
- max. Anzahl Schaltelemente:
- 1

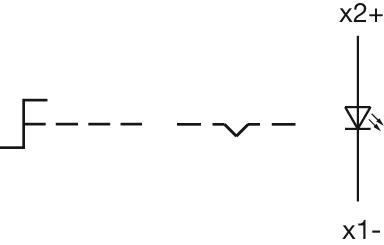

- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 5 COMPONENTS:
Bedien-/Anzeigeteil
- Drehgriff Farbe:
- Schwarz
- Drehgriff Balkenfarbe:
- Rot
- Drehgriff Material:
- Kunststoff
- Drehgriff Form:
- kurz
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Drehgriff, ausleuchtbar, Rot, Schwarz, kurz, Kunststoff
- Produkteigenschaften:
- Mit Balken und Bezeichnungspunkt
- Hinweise:
- Mit Balken und Bezeichnungspunkt
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Drehgriff Material:
- Kunststoff
- Drehgriff Form:
- kurz
Mechanische Kennwerte
- Schaltfunktion:
- Ruhe - Rast
- Schaltstufen:
- 2 Stellungen
- Schaltwinkel:
- 90° rechts
- Mechanische Lebensdauer:
- Nach DIN/IEC 60512-5-6 und EN/IEC 60947-5-1, 100 000 Schaltzyklen
- Betätigungskraft:
- 0,025…0,1 Nm Sprungschaltelement, 0,4 … 0,16 Nm Tastschaltelement
- Betätigungsweg:
- ca. 90°
- Anzugsdrehmoment:
- Max. 0,5 Nm
- Gewicht:
- 0.005 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40 rückseitig, nach EN IEC 60529, IP67 frontseitig, nach EN IEC 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, optional ausleuchtbar, kurz, Ruhe - Rast
- Gehäuse Material:
- Kunststoff, gemäss UL 94 V0, selbstlöschend
- Produkteigenschaften:
- Ausleuchtbar
- Schaltstellungen:
- Schaltschemas:

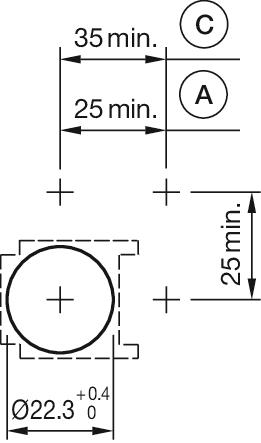

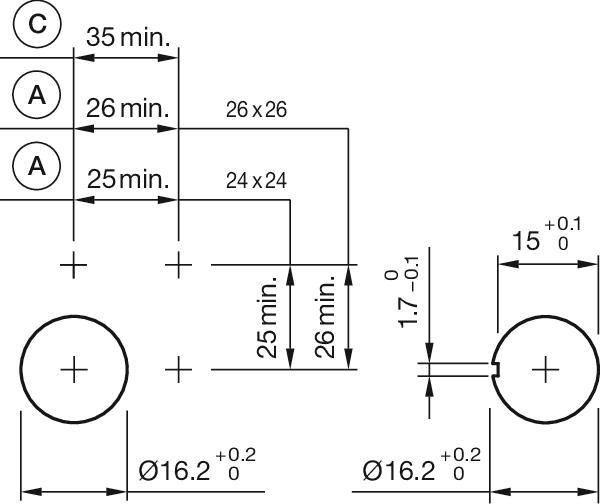

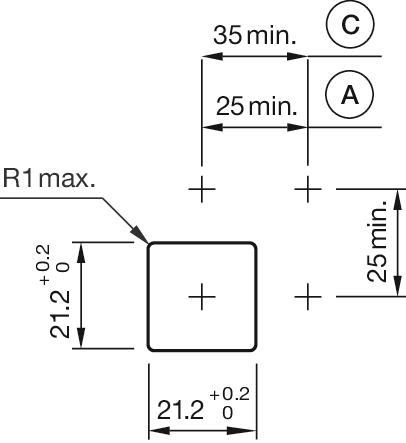

- Einbauöffnungen:
A = Löt-/Steckanschluss 2,8 mm x 0,5 mm
C = Schraubanschluss
A = Löt-/Steckanschluss 2,8 mm x 0,5 mm
C = Schraubanschluss
A = Löt-/Steckanschluss 2,8 mm x 0,5 mm
C = Schraubanschluss
A = Löt-/Steckanschluss 2,8 mm x 0,5 mm

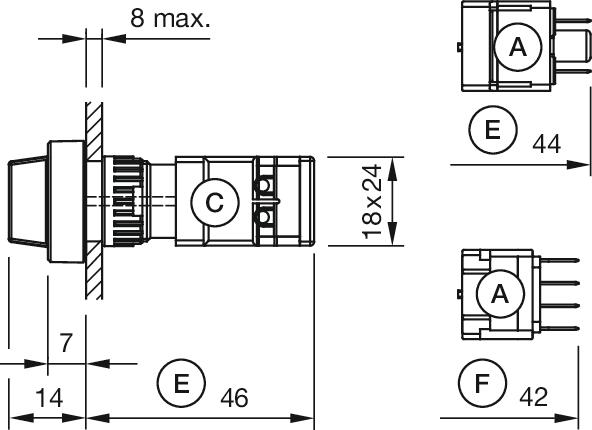

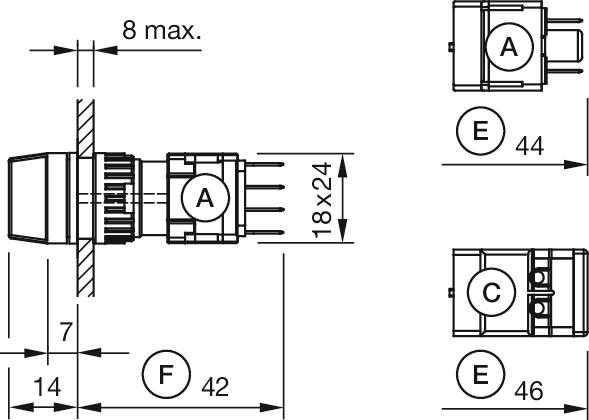

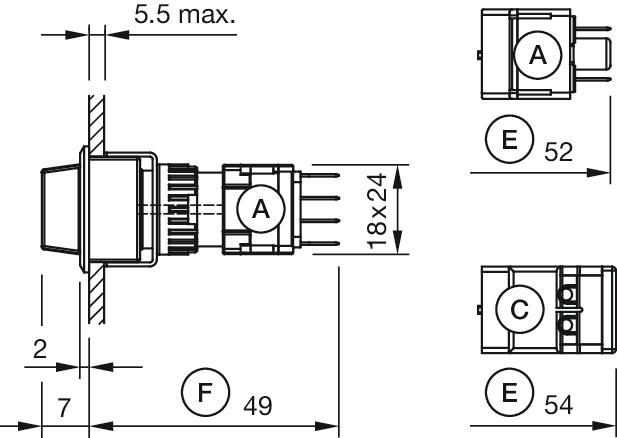

C = Schraubanschluss- Abmessungen:
A = Steckanschluss 2,8 mm x 0,5 mm
C = Schraubanschluss
E = Tastschaltelement
F = Sprungschaltelement
A = Steckanschluss 2,8 mm x 0,5 mm
C = Schraubanschluss
E = Tastschaltelement
F = Sprungschaltelement
A = Steckanschluss 2,8 mm x 0,5 mm
C = Schraubanschluss
E = Tastschaltelement
F = Sprungschaltelement
A = Steckanschluss 2,8 mm x 0,5 mm
C = Schraubanschluss
E = Tastschaltelement
F = Sprungschaltelement
Dateien herunterladen
Wo kaufen
In den Warenkorb
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Verdrehsicherungsring, Metall
- Innenabmessung:
- Ø 16,2 mm
- Material:
- Metall
- Produkteigenschaften:
- Für Frontplattendicke bis max. 2 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Wechselstrom mit Silberkontakt oder Silberkontakt mit Goldauflage
Gebrauchskategorie AC-15
gemäss EN IEC 60947-5-1
Spannung
125 VAC
250 VAC
Strom
2,5 A
2 A
Gleichstrom mit Silberkontakt oder Silberkontakt mit Goldauflage
Gebrauchskategorie DC-13
gemäss EN IEC 60947-5-1
Spannung
250 VDC
Strom
0,15 A
- Kontakte:
- 1 Ö / 1 S
- Bemessungs-Betriebsspannung Ue:
- 250 VAC/DC gemäss EN IEC 60947-1
- Bemessungs-Stosspannungs-Festigkeit Uimp:
- 4 kV, gemäss EN/IEC 60947-5-1
- Bemessungs-Isolationsspannung Ui:
- 320 VAC, gemäss EN / IEC 60947-5-1
- Empfohlene Minimalbetriebsdaten:
Spannung
20 VAC/DC
Strom
100 mA
- Schaltleistung:
- 250 V AC/DC @ 5 A
- Elektrische Lebensdauer:
- ≥50000 Schaltzyklen bei 250VAC, 2A, cosφ 0.95,
- Spannungsfestigkeit:
- 2500 VAC, 50 Hz, 1 Minute, gemäss DIN / IEC 60512-2 zwischen allen Anschlüssen und Erde
- Überspannungskategorie:
- III, gemäss EN / IEC 60947-5-1
- Verschmutzungsgrad:
- 2, gemäss EN IEC 60947-1
- Schutzklasse:
- II, gemäss EN / IEC 61058-1
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» EN IEC 61058-1, EN IEC 60947-5-1
- Thermischer Strom Ith:
- 5 A
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,5 mm
- Kontaktmaterial:
- Silber
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Selbstreinigendes, doppelunterbrechendes Sprungschaltsystem mit Kontaktöffnungsweite 2mm x 0,5mm (Schalter mit kleiner Kontaktöffnungsweite im Sinne von EN IEC 61058-1).Die Schaltelemente sind wahlweise mit folgenden Schaltfunktionen erhältlich: Ein bis drei Schliesser (S) oder Öffner (Ö), oder eine beliebige Kombination von S und Ö mit Anschlüssen für T1 3/4 LED oder Glühlampe.Die Anzahl Schaltglieder kann drei nicht übersteigen. Die eigens für die 3-Stellungsschalter-Vorsätze vorgesehenen Schaltelemente sind mit max. 2 Ö oder 2 S oder deren Kombination ausgestattet. Die Anzahl Schaltglieder kann zwei nicht übersteigen.
- Schaltstufen:
- 2 Stellungen
- Drahtquerschnitt:
- 1 Draht flexibel: 0,5 … 0,75 mm²1 Draht hoch flexibel: 0,5 mm²1 Draht starr: 0,5 … 1,5 mm²2 Drähte starr: 0,75 mm²2 Drähte flexibel: 0,5 mm²
- Gewicht:
- 0.006 kg
Umgebungsbedingungen
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- Max. 100 m / s² Impulsbreite 11 ms, 3-Achsen (halbsinusförmig EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
- Klimafestigkeit:
- Feuchte Wärme, zyklisch 96 Stunden, + 25 °C/97 %, +55 °C/93 % relative Feuchtigkeit, nach EN IEC 60068-2-30Feuchte Wärme, konstant 56 Tage, + 40 °C/93 % relative Feuchtigkeit, gemäss EN IEC 60068-2-78Rascher Temperaturwechsel 100 Zyklen, – 40 °C _ + 80 °C, nach EN _ IEC 60068-2-14
Zertifikate
- Approbationen:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL, VDE
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement, Sprungschaltelement, 250 V AC/DC @ 5 A, Silber, 1 Ö / 1 S, Steckanschluss, 2,8 x 0,5 mm
- Material:
- Kunststoff, nach UL 94 V0
- Hinweise:
- Mit Lampenanschluss
- Schaltschemas:
- Bauteilelayouts:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Rot / Grün
Elektrische Kennwerte
- Betriebsspannung:
- 24 V DC +10%
- Betriebsstrom:
- 15/14 mA ±15 %
- Lichtstärke:
- 600/630 mcd
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Bi-colour LED, T1 ¾ MG, Rot / Grün, 24 V DC +10%
- Leuchtmittel Art:
- Bi-colour-LED
- Hinweise:
- Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werdenLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigtTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigtBei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werden
- Schaltschemas:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
