Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Nein
no
wählen ...
Front
Frontform
quadratisch
quadratisch
wählen ...
Frontabmessung
18 mm x 18 mm
18 mm x 18 mm
wählen ...
Montage
Bauform
erhaben
erhaben
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
Ø 16 mm
Ø 16 mm
wählen ...
Bedien-/Anzeigeteil
Druckhaube Form
flach
flach
wählen ...
Druckhaube Farbe
Farblos
Farblos
wählen ...
Druckhaube Material
Kunststoff
Kunststoff
wählen ...
Druckhaube Ausleuchtung
ausleuchtbar
ausleuchtbar
wählen ...
Leuchtmittel Farbe
Rot
Rot
wählen ...
Elektrische Kennwerte
Betriebsspannung Art
V AC/DC
V AC/DC
wählen ...
Betriebsspannung
12 V
12 V
wählen ...
Mechanische Kennwerte
Anschluss
Lötanschluss, 2,8 x 0,5 mm
Lötanschluss, 2,8 x 0,5 mm
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP65
IP65
wählen ...
Zurück
Leuchtmelder, Baureihe 51, 18 mm x 18 mm, erhaben, IP65, Lötanschluss, 2,8 x 0,5 mm
- 51-953.7
- 51-050.005
- 10-2J09.1062
- Druckhaube Farbe
- Druckhaube Form
- Frontform
- Anschluss
- Frontabmessung
- Frontform
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtmelder
- Baureihe:
- Baureihe 51
Front
- Frontabmessung:
- 18 mm x 18 mm
- Frontform:
- quadratisch
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 16 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
- 100 mA bei 42 VAC/VDC
- Betriebsspannung:
- 12 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Lichtstärke:
- 330 mcd
Mechanische Kennwerte
- Anschluss:
- Lötanschluss, 2,8 x 0,5 mm
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Gesamtgewicht:
- 0.006 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
Weitere
- Gehäuse Farbe:
- Schwarz
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Front
- Frontform:
- quadratisch
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 15,3 mm x 15,3 mm, ausleuchtbar, Farblos, flach, Kunststoff
- Abmessung:
- 15,3 mm x 15,3 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- 18 mm x 18 mm
- Frontform:
- quadratisch
Montage
- Bauform:
- erhaben
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
- 100 mA bei 42 VAC/VDC
- Spannungsfestigkeit:
- 2500 VAC, 50 Hz, 1 Minute zwischen allen Anschlüssen und Erde, gemäss IEC 61058-1, Teil 15
Mechanische Kennwerte
- Anschluss:
- Lötanschluss, 2,8 x 0,5 mm
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Gewicht:
- 0.004 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, gemäss DIN EN 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- 15 g während 11 ms, nach DIN EN 60512-4-3, DIN EN 60068-2-27 (Einzelstösse, halbsinusförmig)
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, 18 mm x 18 mm, quadratisch, Lötanschluss, 2,8 x 0,5 mm, IP65, gemäss DIN EN 60529
- Innenabmessung:
- 15,3 mm x 15,3 mm
- Gehäuse Farbe:
- Schwarz
- Schaltschemas:

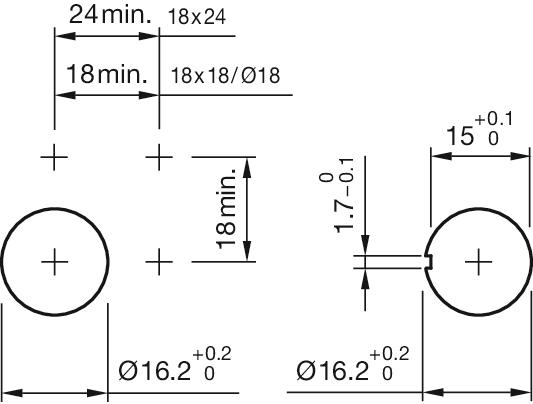

- Einbauöffnungen:

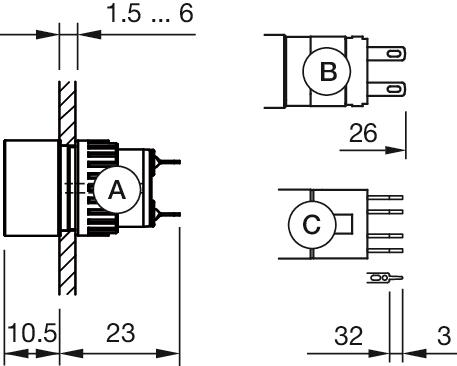

- Abmessungen:
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Betriebsspannung:
- 12 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Lichtstärke:
- 330 mcd
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T1 ¾ MG, Rot, 12 V AC/DC +10%
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werdenLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigtTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigtBei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werdenBitte beachten Sie die länderspezifischen Sicherheitshinweise
- Schaltschemas:
- Abmessungen:
