Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Ja
yes
wählen ...
Front
Farbe
Grau
Grau
wählen ...
Frontform
rund
rund
wählen ...
Frontrahmen Farbe
Silber
Silber
wählen ...
Frontrahmen Material
Metall
Metall
wählen ...
Frontabmessung
Ø 30 mm
Ø 30 mm
wählen ...
Montage
Bauform
erhaben
erhaben
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
Ø 22 mm
Ø 22 mm
wählen ...
Bedien-/Anzeigeteil
Drehgriff Form
kurz
kurz
wählen ...
Drehgriff Farbe
Grün
Grün
wählen ...
Drehgriff Balkenfarbe
Weiss
Weiss
wählen ...
Druckhaube Ausleuchtung
ausleuchtbar
ausleuchtbar
wählen ...
Leuchtmittel Farbe
Weiss
Weiss
wählen ...
Elektrische Kennwerte
Kontakte Konfiguration
1 S
1 S
wählen ...
Schaltleistung
600 V AC @ 1,2 A
600 V AC @ 1,2 A
wählen ...
Betriebsspannung Art
AC/DC
AC/DC
wählen ...
Betriebsspannung
240 V
240 V
wählen ...
Mechanische Kennwerte
Anschluss
Schraubanschluss
Schraubanschluss
wählen ...
Schaltstufen
2 Stellungen
2 Stellungen
wählen ...
Schaltsystem
Tastschaltelement
Tastschaltelement
wählen ...
Kontaktmaterial
Silber
Silber
wählen ...
Schaltfunktion
Rast - Impuls
Rast - Impuls
wählen ...
Schaltwinkel
90°
90°
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP65
IP65
wählen ...
Weitere
Material
Kunststoff
Kunststoff
wählen ...
Zurück
Wahlschalter ausleuchtbar 2 Stellungen, Baureihe 46, 2 Stellungen, erhaben, 1 S, Schraubanschluss
- 46-2W44.3CM0.001
- 46-2V00.000.000
- 46-311.1Z10
- 46-39J.0989
- Drehgriff Balkenfarbe
- Drehgriff Farbe
- Schaltfunktion
- Frontrahmen Material
- Frontrahmen Farbe
- Anschluss
- Kontakte Konfiguration
- Betriebsspannung
- Leuchtmittel Farbe
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Wahlschalter
- Baureihe:
- Baureihe 46
Front
- Frontabmessung:
- Ø 30 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Silber
- Frontrahmen Material:
- Metall
- Farbe:
- Grau
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,3 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Drehgriff Farbe:
- Grün
- Drehgriff Balkenfarbe:
- Weiss
- Drehgriff Form:
- kurz
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-15
Spannung
24 V
120 V
240 V
600 V
Strom
10 A
6 A
3 A
1,2 A
bei DC-13
Spannung
24 V
120 V
240 V
Strom
5 A
1,1 A
0,55 A
- Kontakte Konfiguration:
- 1 S
- Betriebsspannung:
- 240 AC/DC -20% / +10%
- Schaltleistung:
- 600 V AC @ 1,2 A
- Elektrische Lebensdauer:
- 50 000 h
- Thermischer Strom Ith:
- 10 A (IEC-EN60947-1)
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Rast - Impuls
- Schaltsystem:
- Tastschaltelement
- Schaltstufen:
- 2 Stellungen
- Schaltwinkel:
- 90°
- Anzugsdrehmoment:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- Gesamtgewicht:
- 0.067 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
Weitere
- Material:
- Kunststoff
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Ausleuchtbar
- RAL-Farbe:
- 7016 RAL
- max. Anzahl Schaltelemente:
- 2
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Front
- Frontabmessung:
- Ø 30 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Silber
- Frontrahmen Material:
- Metall
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,3 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Drehgriff Farbe:
- Grün
- Drehgriff Balkenfarbe:
- Weiss
- Drehgriff Material:
- Kunststoff
- Drehgriff Form:
- kurz
Elektrische Kennwerte
- Schutzklasse:
- II
Mechanische Kennwerte
- Schaltfunktion:
- Rast - Impuls
- Schaltstufen:
- 2 Stellungen
- Schaltwinkel:
- 90°
- Mechanische Lebensdauer:
- 1 Mio. Schaltzyklen
- Anzugsdrehmoment:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- Gewicht:
- 0.038 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- IK-Frontschutzart:
- IK03
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schockfestigkeit:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Klimafestigkeit:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Zertifikate
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 22,3 mm, Ø 30 mm, ausleuchtbar, Grün, kurz, rund, Silber, Metall, Rast - Impuls, IP65, IK03
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- max. Anzahl Schaltelemente:
- 2

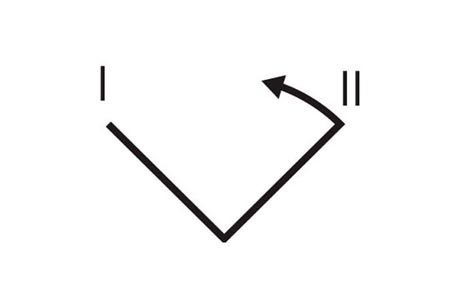

- Schaltstellungen:

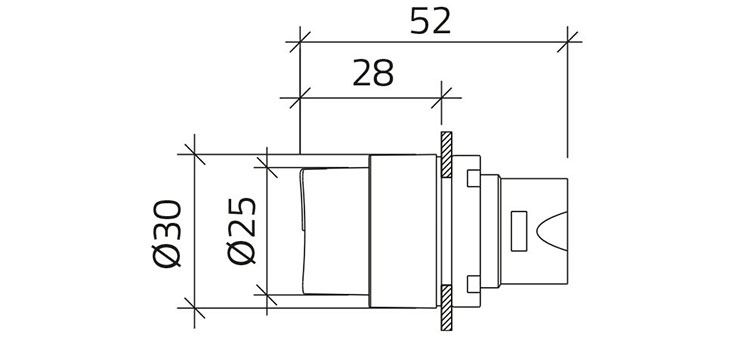

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Farbe:
- Grau
Montage
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Schutzklasse:
- II
Mechanische Kennwerte
- Anzugsdrehmoment:
- 0,8 ... 1 Nm Schraubanschluss
- Gewicht:
- 0.016 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP20
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schockfestigkeit:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Klimafestigkeit:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Zertifikate
- Approbationen:
- CSA, EAC, UL
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Weitere
- Kurzbeschreibung:
- Halter, Kunststoff
- Abmessung:
- 38 mm x 30 mm
- Material:
- Kunststoff
- Produkteigenschaften:
- Ausleuchtbar
- RAL-Farbe:
- 7016 RAL
- Schaltschemas:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Farbe:
- Grün
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-15
Spannung
24 V
120 V
240 V
600 V
Strom
10 A
6 A
3 A
1,2 A
bei DC-13
Spannung
24 V
120 V
240 V
Strom
5 A
1,1 A
0,55 A
- Kontakte:
- 1 S
- Isolationsspannung:
- Ui 690V - Uimp 4KV (IEC-EN60947-1)
- Schaltleistung:
- 600 V AC @ 1,2 A
- Verschmutzungsgrad:
- 3
- Thermischer Strom Ith:
- 10 A (IEC-EN60947-1)
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltsystem:
- Tastschaltelement
- Mechanische Lebensdauer:
- 1 Mio. Schaltzyklen
- Betätigungskraft:
- 2 N
- Anzugsdrehmoment:
- 0,8 ... 1 Nm Schraubanschluss
- Gewicht:
- 0.011 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP20
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schockfestigkeit:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Klimafestigkeit:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Zertifikate
- Approbationen:
- CSA, EAC, UL
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Weitere
- Kurzbeschreibung:
- Schaltelement, Tastschaltelement, 600 V AC @ 1,2 A, Silber, 1 S, Schraubanschluss
- Material:
- Kunststoff
- Schaltschemas:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 240 AC/DC -20% / +10%
- Elektrische Lebensdauer:
- 50 000 h
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Umgebungsbedingungen
- Einsatztemperatur:
- – 25 °C … + 55 °C
Zertifikate
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547, IEC EN 62471
Weitere
- Kurzbeschreibung:
- LED, Weiss, 240 AC/DC -20% / +10%
- Leuchtmittel Art:
- Multi-LED
- Abmessung:
- Ø 10 mm x 20 mm
