Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Nein
no
wählen ...
Front
Frontform
rund
rund
wählen ...
Frontrahmen Farbe
Schwarz
Schwarz
wählen ...
Frontrahmen Material
Kunststoff
Kunststoff
wählen ...
Frontabmessung
Ø 29,5 mm
Ø 29,5 mm
wählen ...
Montage
Bauform
erhaben
erhaben
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Komponenten-Montage-Typ
Frontmontage
Frontmontage
wählen ...
Einbauöffnung
Ø 22 mm
Ø 22 mm
wählen ...
Bedien-/Anzeigeteil
Drehgriff Form
rund
rund
wählen ...
Drehgriff Farbe
Weiss
Weiss
wählen ...
Leuchtmittel Farbe
Weiss
Weiss
wählen ...
Elektrische Kennwerte
Kontakte Konfiguration
1 Ö
1 Ö
wählen ...
Schaltleistung
500 V AC @ 10 A
500 V AC @ 10 A
wählen ...
Betriebsspannung Art
V AC/DC
V AC/DC
wählen ...
Betriebsspannung
24 - 240 V
24 - 240 V
wählen ...
Mechanische Kennwerte
Anschluss
Schraubanschluss
Schraubanschluss
wählen ...
Schaltstufen
2 Stellungen
2 Stellungen
wählen ...
Schaltsystem
Tastschaltelement
Tastschaltelement
wählen ...
Kontaktmaterial
Gold
Gold
wählen ...
Schaltfunktion
Ruhe - Rast
Ruhe - Rast
wählen ...
Schaltwinkel
90° rechts / -45° … +45°
90° rechts / -45° … +45°
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP66, IP67, IP69K
IP66, IP67, IP69K
wählen ...
Weitere
Material
Kunststoff
Kunststoff
wählen ...
Schaltelement Typ
Einfach
Einfach
wählen ...
Zurück
Wahlschalter 2 Stellungen runder Drehgriff, Baureihe 45, 2 Stellungen, erhaben, 1 Ö, Schraubanschluss
- 45-2828.1E90.001
- 45-2300.1000.000
- 45-312.1X10
- 45-320.1N12
- Anschluss
- Kontaktmaterial
- Schaltelement Typ
- Komponenten-Montage-Typ
- Kontakte Konfiguration
- Anschluss
- Betriebsspannung Art
- Komponenten-Montage-Typ
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Wahlschalter
- Baureihe:
- Baureihe 45
Front
- Frontabmessung:
- Ø 29,5 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,3 mm
- Komponenten-Montage-Typ:
- Frontmontage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Drehgriff Farbe:
- Weiss
- Drehgriff Form:
- rund
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
10 A
10 A
8 A
6 A
10 A
bei AC-15
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
6 A
6 A
6 A
4 A
3 A
1,4 A
bei DC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
bei DC-13
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Kontakte Konfiguration:
- 1 Ö
- Betriebsspannung:
- 24 - 240 V AC/DC
- Schaltleistung:
- 500 V AC @ 10 A
- Lichtstärke:
- 900 - 1400 mcd
- Thermischer Strom Ith:
- 10 A Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Ruhe - Rast
- Schaltsystem:
- Tastschaltelement
- Schaltstufen:
- 2 Stellungen
- Schaltwinkel:
- 90° rechts / -45° … +45°
- Anzugsdrehmoment:
- 0,8 … 0,9 Nm
- Gesamtgewicht:
- 0.074 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66, IP67, IP69K
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 10 … 500 Hz: 5 g
Weitere
- Material:
- Kunststoff
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Frontplattenbefestigung
- Schaltelement Typ:
- Einfach
- max. Anzahl Schaltelemente:
- 6
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Front
- Frontabmessung:
- Ø 29,5 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,3 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Drehgriff Farbe:
- Weiss
- Drehgriff Material:
- Kunststoff
- Drehgriff Form:
- rund
Mechanische Kennwerte
- Schaltfunktion:
- Ruhe - Rast
- Schaltstufen:
- 2 Stellungen
- Schaltwinkel:
- 90° rechts / -45° … +45°
- Mechanische Lebensdauer:
- 1 Mio. Schaltzyklen
- Schalthäufigkeit:
- 1 800/h
- Gewicht:
- 0.026 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66, IP67, IP69K
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 80 °C
- Schockfestigkeit:
- Gemäss IEC 60068-2-27: 11 ms, 50 g, Halbsinus
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 10 … 500 Hz: 5 g
- Klimafestigkeit:
- Während dem Betrieb gemäss IEC 60721: 3K6, 3C3, 3S2, 3M6
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 22,3 mm, Ø 29,5 mm, optional ausleuchtbar, Weiss, rund, rund, Schwarz, Kunststoff, Ruhe - Rast, IP66, IP67, IP69K
- Gehäuse Material:
- Kunststoff
- Schaltstellungen:
- Schaltschemas:
- Einbauöffnungen:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.027 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Halter für 3 Elemente, Kunststoff
- Material:
- Kunststoff
- Bauteilelayouts:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Komponenten-Montage-Typ:
- Frontmontage
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
10 A
10 A
8 A
6 A
10 A
bei AC-15
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
6 A
6 A
6 A
4 A
3 A
1,4 A
bei DC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
bei DC-13
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Kontakte:
- 1 Ö
- Kontaktzuverlässigkeit:
- Eine Fehlschaltung pro 10 Mio. (5 V, 1 mA)Eine Fehlschaltung pro 100 Mio. (17 V, 5 mA)
- Isolationsspannung:
- Bemessungswert 500 V
- Stossspannungsfestigkeit:
- Bemessungswert 6 kV
- Schaltleistung:
- 500 V AC @ 10 A
- Verschmutzungsgrad:
- 3
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» EN IEC 60947-5-1
- Thermischer Strom Ith:
- 10 A Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Gold
- Schaltsystem:
- Tastschaltelement
- Schaltsystem Zusatztext:
- Das doppeltunterbrechende Tastschaltelement ist mit Öffner oder Schliesser ausgerüstet. Der Öffnerkontakt ist zwangsöffnend.Es können bis sechs Schaltelemente pro Halter aufgeschnappt werden.Der Öffnerkontakt öffnet beim Lösen vom Betätiger selbsttätig. Im Auslieferzustand ist der Kontakt offen (= sicherer Zustand).Die Aktivierung (= Öffnerkontakte bei unbetätigtem Befehlsgerät geschlossen) erfolgt beim erstmaligen Betätigen nach dem Aufschnappen des Schaltelementes auf den Betätiger.
- Mechanische Lebensdauer:
- 10 Mio. Schaltzyklen
- Anzugsdrehmoment:
- 0,8 … 0,9 Nm
- Schalthäufigkeit:
- Max. 3 600/h
- Anschluss Details 1:
- Eindrähtig 2 x (1,0 … 1,5mm²)– Mit Aderendbearbeitung 2 x (0,5 … 0,75 mm²)
- Anschluss Details 2:
- Feindrähtig– Ohne Aderendbearbeitung 2 x (0,5 … 0,75 mm²)– Ohne Aderendbearbeitung 2 x (0,5 … 1,5 mm²)– Bei AWG-Leitungen 2 x (18 … 14)
- Drahtquerschnitt:
- Eindrähtig 2 x (1,0 … 1,5mm²)– Mit Aderendbearbeitung 2 x (0,5 … 0,75 mm²)Feindrähtig– Ohne Aderendbearbeitung 2 x (0,5 … 0,75 mm²)– Mit Aderendbearbeitung 2 x (0,5 … 1,5 mm²)– Bei AWG-Leitungen 2 x (18 … 14)
- Gewicht:
- 0.01 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP20 Anschlussklemme, IP40 Gehäuse
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 80 °C
- Schockfestigkeit:
- Gemäss IEC 60068-2-27: 11 ms, 50 g, Halbsinus
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 2 … 500 Hz: 5 g
- Klimafestigkeit:
- Während dem Betrieb gemäss IEC 60721: 3K6, 3C3, 3S2, 3M6
Zertifikate
- Approbationen:
- CCC, CSA, UL
- Konformitäten:
- CE, UKCA
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement, Tastschaltelement, 500 V AC @ 10 A, Gold, 1 Ö, Schraubanschluss, Frontmontage
- Produkteigenschaften:
- Frontplattenbefestigung
- Schaltelement Typ:
- Einfach
- Schaltschemas:
- Abmessungen:
A = Schraubanschluss
für Art.-Nr. 45-312.1Z10, 45-312.1X10
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Komponenten-Montage-Typ:
- Frontmontage
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 - 240 V AC/DC
- Stossspannungsfestigkeit:
- 4 kV
- Lichtstärke:
- 900 - 1400 mcd
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Anschluss Details 1:
- Eindrähtig 2 x (1,0 … 1,5mm²)– Mit Aderendbearbeitung 2 x (0,5 … 0,75 mm²)
- Anschluss Details 2:
- Feindrähtig– Ohne Aderendbearbeitung 2 x (0,5 … 0,75 mm²)– Ohne Aderendbearbeitung 2 x (0,5 … 1,5 mm²)– Bei AWG-Leitungen 2 x (18 … 14)
- Gewicht:
- 0.011 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Leuchtelement, Schraubanschluss, Weiss, 24 - 240 V AC/DC, Frontmontage
- Schaltschemas:

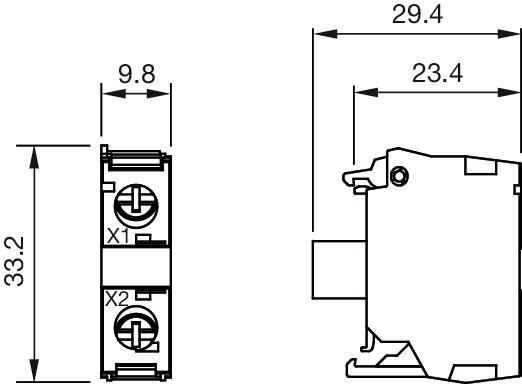

- Abmessungen:
