Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Ja
yes
wählen ...
Front
Frontform
rechteckig
rechteckig
wählen ...
Frontrahmen Farbe
Schwarz
Schwarz
wählen ...
Frontrahmen Material
Kunststoff
Kunststoff
wählen ...
Frontabmessung
36 mm x 24 mm
36 mm x 24 mm
wählen ...
Montage
Bauform
flach
flach
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
21 mm x 41 mm
21 mm x 41 mm
wählen ...
Bedien-/Anzeigeteil
Druckhaube Form
flach
flach
wählen ...
Druckhaube Farbe
Grün
Grün
wählen ...
Druckhaube Material
Kunststoff
Kunststoff
wählen ...
Druckhaube Ausleuchtung
ausleuchtbar
ausleuchtbar
wählen ...
Leuchtmittel Farbe
Weiss
Weiss
wählen ...
Elektrische Kennwerte
Betriebsspannung Art
V AC/DC
V AC/DC
wählen ...
Betriebsspannung
24 V
24 V
wählen ...
Mechanische Kennwerte
Anschluss
Schraubanschluss
Schraubanschluss
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP40
IP40
wählen ...
Zurück
Leuchtmelder, Baureihe 03, 36 mm x 24 mm, flach, IP40, Schraubanschluss
- 03-965.0
- 03-021.001
- 03-901.5
- 10-2K12.1079
- 10-2K12.1079
- Frontabmessung
- Druckhaube Farbe
- Betriebsspannung
- Leuchtmittel Farbe
- Betriebsspannung Art
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
- HMI Funktion:
- Leuchtmelder
- Baureihe:
- Baureihe 03
Front
- Frontabmessung:
- 36 mm x 24 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- 21,2 mm x 41,2 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Grün
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transluzent
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 V AC/DC +10%
- Betriebsstrom:
- 3 - 6 mA ±15 %
- Lichtstärke:
- 900 mcd
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Gesamtgewicht:
- 0.07 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP40
Weitere
- Produkteigenschaften:
- Druckhaube kann nur mit Druckhaubenzieher Art.-Nr. 02-905 entfernt werden
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontabmessung:
- 36 mm x 24 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Frontrahmen flach, 36 mm x 24 mm, Schwarz, Kunststoff
- Abmessung:
- 24 mm x 36 mm
- Produkteigenschaften:
- Druckhaube kann nur mit Druckhaubenzieher Art.-Nr. 02-905 entfernt werden
Dateien herunterladen
Wo kaufen
In den Warenkorb
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontform:
- rechteckig
Montage
- Bauform:
- flach
- Einbauöffnung:
- 21,2 mm x 41,2 mm
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Gewicht:
- 0.056 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, 21,2 mm x 41,2 mm, rechteckig, Schraubanschluss
- Produkteigenschaften:
- Hat zwei unabhängige Leuchtpunkte
- Schaltschemas:

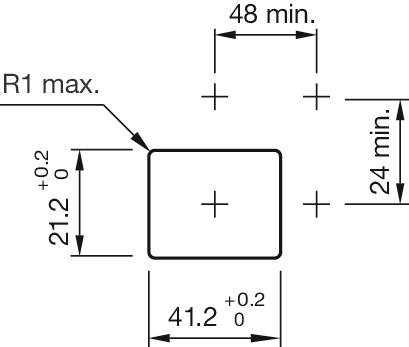

- Einbauöffnungen:

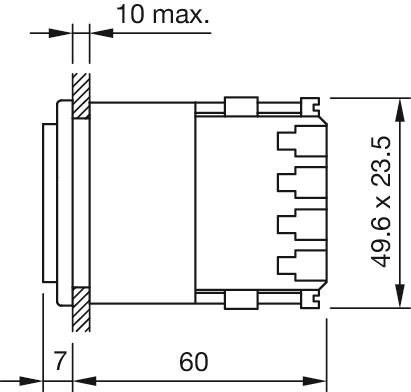

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontform:
- rechteckig
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Grün
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transluzent
Mechanische Kennwerte
- Gewicht:
- 0.009 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 18 mm x 38 mm, ausleuchtbar, Grün, flach, Kunststoff
- Abmessung:
- 18 mm x 38 mm
- Produkteigenschaften:
- Für Filmeinlage weniger geeignet
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 V AC/DC +10%
- Betriebsstrom:
- 3 - 6 mA ±15 %
- Lichtstärke:
- 900 mcd
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T6.8, Weiss, 24 V AC/DC +10%
- Leuchtmittel Art:
- Single-LED
- Produkteigenschaften:
- Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werden
- Hinweise:
- Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werden
- Schaltschemas:

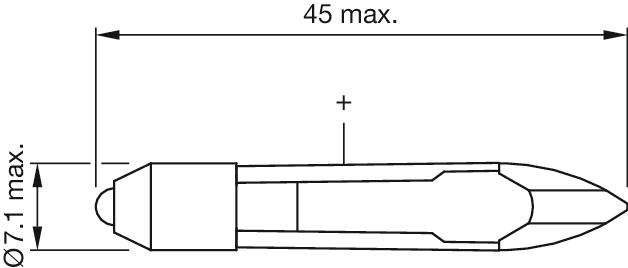

- Abmessungen:
