Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Nein
no
wählen ...
Front
Farbe
Grau
Grau
wählen ...
Frontform
rechteckig
rechteckig
wählen ...
Frontrahmen Ausführung
erhaben
erhaben
wählen ...
Frontrahmen Farbe
Schwarz
Schwarz
wählen ...
Frontrahmen Material
Kunststoff
Kunststoff
wählen ...
Frontabmessung
36 mm x 24 mm
36 mm x 24 mm
wählen ...
Montage
Bauform
flach
flach
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
21 mm x 29 mm
21 mm x 29 mm
wählen ...
Bedien-/Anzeigeteil
Druckhaube Farbe
Grau
Grau
wählen ...
Druckhaube Ausleuchtung
nicht ausleuchtbar
nicht ausleuchtbar
wählen ...
Elektrische Kennwerte
Kontakte Konfiguration
2 U
2 U
wählen ...
Schaltleistung
400 V @ 10 A
400 V @ 10 A
wählen ...
Mechanische Kennwerte
Anschluss
Schraubanschluss
Schraubanschluss
wählen ...
Schaltstufen
2 Stellungen
2 Stellungen
wählen ...
Schaltsystem
Sprungschaltelement
Sprungschaltelement
wählen ...
Kontaktmaterial
Silber
Silber
wählen ...
Schaltfunktion
Ruhe (a) - Impuls
Ruhe (a) - Impuls
wählen ...
Schaltwinkel
90° rechts
90° rechts
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP40
IP40
wählen ...
Weitere
Material
Kunststoff
Kunststoff
wählen ...
Zurück
Schlüsselschalter 2 Stellungen, Baureihe 02, 36 mm x 24 mm, flach, 2 U, Schraubanschluss
- 02-980.1
- 02-690.011
- 02-967.0
- Frontrahmen Ausführung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
- HMI Funktion:
- Schlüsselschalter
- Baureihe:
- Baureihe 02
Front
- Frontabmessung:
- 36 mm x 24 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
- Frontrahmen Ausführung:
- erhaben
- Farbe:
- Grau
Montage
- Bauform:
- flach
- Einbauöffnung:
- 21,2 mm x 29,2 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Grau
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
gemäss UL
250 VAC, 10 A
gemäss IEC 60947-5-1
AC-12: 400 V, 10 A
AC-15: 400 V, 6 A
AC-15: 250 V, 8 A
DC-13: 110 V, 0.4 A
DC-13: 60 V, 1 A
DC-13: 24 V, 3 A
- Kontakte Konfiguration:
- 2 U
- Schaltleistung:
- 400 V @ 10 A
- Thermischer Strom Ith:
- 10 A
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Ruhe (a) - Impuls
- Schaltsystem:
- Sprungschaltelement
- Schaltstufen:
- 2 Stellungen
- Schaltwinkel:
- 90° rechts
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,2 Nm, Schraubanschluss 0,8 Nm
- Gesamtgewicht:
- 0.058 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP40
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Schwingfestigkeit:
- 10 g bei 10 Hz…2000 Hz, Amplitude 1,0 mm gemäss IEC 60068-2-6
Weitere
- Material:
- Kunststoff
- Produkteigenschaften:
- Standardschloss: Schulte YB1
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontform:
- rechteckig
- Farbe:
- Grau
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Grau
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 17,5 mm x 25,5 mm, nicht ausleuchtbar, Grau
- Abmessung:
- 17,5 mm x 25,5 mm
- Material:
- Kunststoff
- Produkteigenschaften:
- Standardschloss: Schulte YB1
Dateien herunterladen
Wo kaufen
In den Warenkorb
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- 21,2 mm x 29,2 mm
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
gemäss UL
250 VAC, 10 A
gemäss IEC 60947-5-1
AC-12: 400 V, 10 A
AC-15: 400 V, 6 A
AC-15: 250 V, 8 A
DC-13: 110 V, 0.4 A
DC-13: 60 V, 1 A
DC-13: 24 V, 3 A
- Kontakte:
- 2 U
- Bemessungs-Isolationsspannung Ui:
- 400 VAC/440 VDC gemäss IEC 60947-5-1
- Schaltleistung:
- 400 V @ 10 A
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» EN IEC 60947-5-1
- Thermischer Strom Ith:
- 10 A
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Ruhe (a) - Impuls
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- 1 oder 2 selbstreinigende Sprungschaltelemente.1 oder 2 Umschaltkontakte.
- Schaltstufen:
- 2 Stellungen
- Schaltwinkel:
- 90° rechts
- Mechanische Lebensdauer:
- 2 Mio. Schaltzyklen
- Betätigungskraft:
- 6 ... 12 N
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,2 Nm, Schraubanschluss 0,8 Nm
- Anschluss Details 1:
- Max. Drahtquerschnitt 2 mm x 2,5 mm²Max. Litzenquerschnitt 2 mm x 1,5 mm²
- Gewicht:
- 0.055 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40 frontseitig, IP65 mit Spritzwasserschutz, gemäss IEC 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Lagertemperatur:
- – 30 °C … + 85 °C
- Schockfestigkeit:
- 15 g während 11 ms, gemäss IEC 60068-2-27
- Schwingfestigkeit:
- 10 g bei 10 Hz…2000 Hz, Amplitude 1,0 mm gemäss IEC 60068-2-6
Zertifikate
- Approbationen:
- CB (IEC 60947-5-1), CENELEC CCA-NTR (EN 60947-5-1), CSA, DNV, SEV, UL
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, 21,2 mm x 29,2 mm, rechteckig, Schwarz, Kunststoff, 2 U, Ruhe (a) - Impuls, Schraubanschluss
- Produkteigenschaften:
- A = verriegelbar, betätigt
- Schaltstellungen:

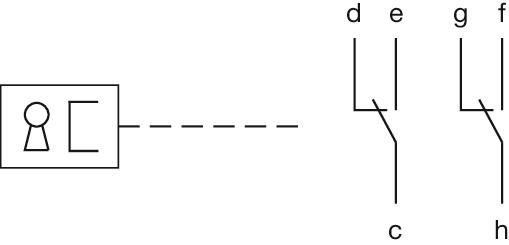

- Schaltschemas:

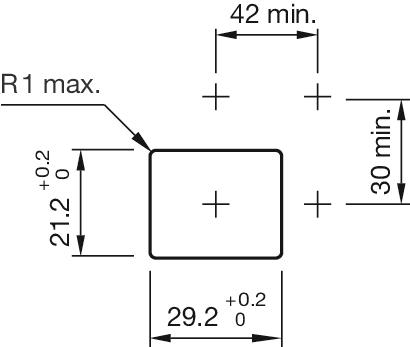

- Einbauöffnungen:

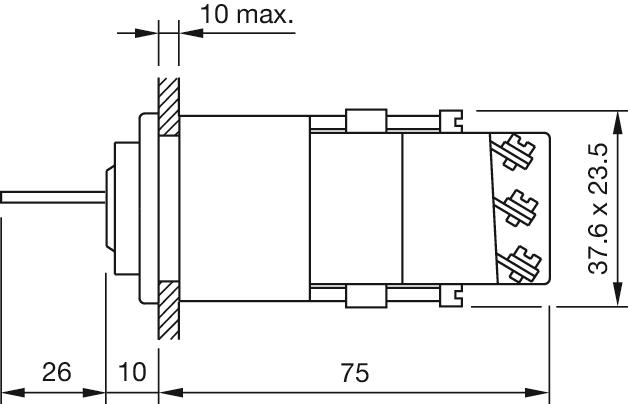

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontabmessung:
- 36 mm x 24 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
- Frontrahmen Ausführung:
- erhaben
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Frontrahmen erhaben, 36 mm x 24 mm, Schwarz, Kunststoff
- Abmessung:
- 36 mm x 24 mm
