Leuchtdrucktaste, Baureihe 14, Ø 29 mm, ausgeleuchtet, erhaben, Goldplattiertes Silber, IP67, Steckanschluss, 2,8 x 0,5 mm
- K14-131.111101
- Druckhaube Farbe
- Schaltfunktion
- Betriebsspannung
- Druckhaube Form
- Anschluss
- Leuchtmittel Farbe
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtdrucktaste
- Baureihe:
- Baureihe 14
Front
- Frontabmessung:
- Ø 29 mm
- Frontform:
- rund
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
110 VDC, 0.2 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Betriebsspannung:
- 24 V AC/DC
- Betriebsstrom:
- 2,5/5 mA ±15 %
- Schaltleistung:
- 250 V AC @ 3 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Thermischer Strom Ith:
- 3 A
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,5 mm
- Kontaktmaterial:
- Goldplattiertes Silber
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,25 Nm
Umgebungsbedingungen
- IP-Frontschutzart:
- IP67
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
Weitere
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 1 COMPONENTS:
Front
- Frontabmessung:
- Ø 29 mm
- Frontform:
- rund
Montage
- Einbauöffnung:
- Ø 22,3 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
110 VDC, 0.2 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte:
- 1 Ö / 1 S
- Betriebsspannung:
- 24 V AC/DC
- Betriebsstrom:
- 2,5/5 mA ±15 %
- Bemessungs-Betriebsspannung Ue:
- 250 VAC/DC gemäss EN IEC 61058-1
- Schaltleistung:
- 250 V AC @ 3 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Spannungsfestigkeit:
- 3000 VAC, 50 Hz, 1 Minute zwischen allen Anschlüssen und Erde, gemäss EN/IEC 61058-1
- Normen:
- Gemäss EN/IEC 61058-1
- Thermischer Strom Ith:
- 3 A
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,5 mm
- Kontaktmaterial:
- Goldplattiertes Silber
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Selbstreinigendes, doppelunterbrechendes Sprungschaltsystem (Kontaktöffnungsweite 2 mm x 1,5 mm).
- Mechanische Lebensdauer:
- 2 Mio. Schaltzyklen
- Betätigungskraft:
- 3 N … 6 N
- Betätigungsweg:
- 3 mm
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,25 Nm
- Drahtquerschnitt:
- Max. Drahtquerschnitt 2 Drähte à 1 mmMax. Litzenquerschnitt 2 Litzen à 0,75 mm² oder 1 Litze à 1,0 mm²
- Gewicht:
- 0.021 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP67, gemäss DIN EN 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- Max. 150 m / s², Impulsbreite 11 ms, 3-Achsen, (halbsinusförmig nach EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
- Klimafestigkeit:
- Feuchte Wärme konstant, nach DIN EN 60068-2-78Feuchte Wärme zyklisch, nach DIN IEC 60068-2-30
Zertifikate
- Approbationen:
- CB (IEC 61058-1), CQC, CSA, DNV, EAC, ENEC (EN 61058-1), UL, VDE
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Leuchtdrucktaste, Impuls, 250 V AC @ 3 A, 24 V AC/DC, 1 Ö / 1 S, Steckanschluss, 2,8 x 0,5 mm, rund, Rot, Rot
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff

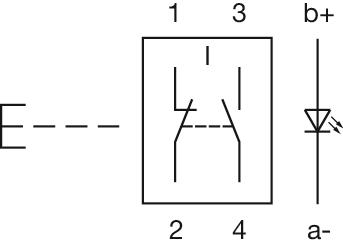

- Schaltschemas:
- Einbauöffnungen:

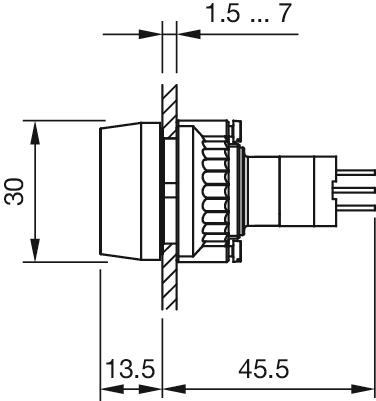

- Abmessungen:
