Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Nein
no
wählen ...
Front
Farbe
Schwarz
Schwarz
wählen ...
Frontform
quadratisch
quadratisch
wählen ...
Frontrahmen Farbe
Schwarz
Schwarz
wählen ...
Frontrahmen Material
Kunststoff
Kunststoff
wählen ...
Frontabmessung
18,8 mm x 18,8 mm
18,8 mm x 18,8 mm
wählen ...
Montage
Bauform
PCB
PCB
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
Ø 16 mm
Ø 16 mm
wählen ...
Bedien-/Anzeigeteil
Druckhaube Form
flach
flach
wählen ...
Druckhaube Farbe
Farblos
Farblos
wählen ...
Druckhaube Material
Kunststoff
Kunststoff
wählen ...
Druckhaube Ausleuchtung
ausleuchtbar
ausleuchtbar
wählen ...
Leuchtmittel Farbe
Rot
Rot
wählen ...
Elektrische Kennwerte
Schaltleistung
42 V
42 V
wählen ...
Betriebsspannung Art
V DC
V DC
wählen ...
Betriebsspannung
2 - 6 V
2 - 6 V
wählen ...
Mechanische Kennwerte
Anschluss
Printanschluss
Printanschluss
wählen ...
Schaltsystem
Kurzhubelement
Kurzhubelement
wählen ...
Kontaktmaterial
Gold
Gold
wählen ...
Schaltfunktion
Impuls
Impuls
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP40
IP40
wählen ...
Weitere
Material
Kunststoff
Kunststoff
wählen ...
Zurück
Leuchtdrucktaste, Baureihe 92, 18,8 mm x 18,8 mm, ausgeleuchtet, PCB, Gold, IP40, Printanschluss

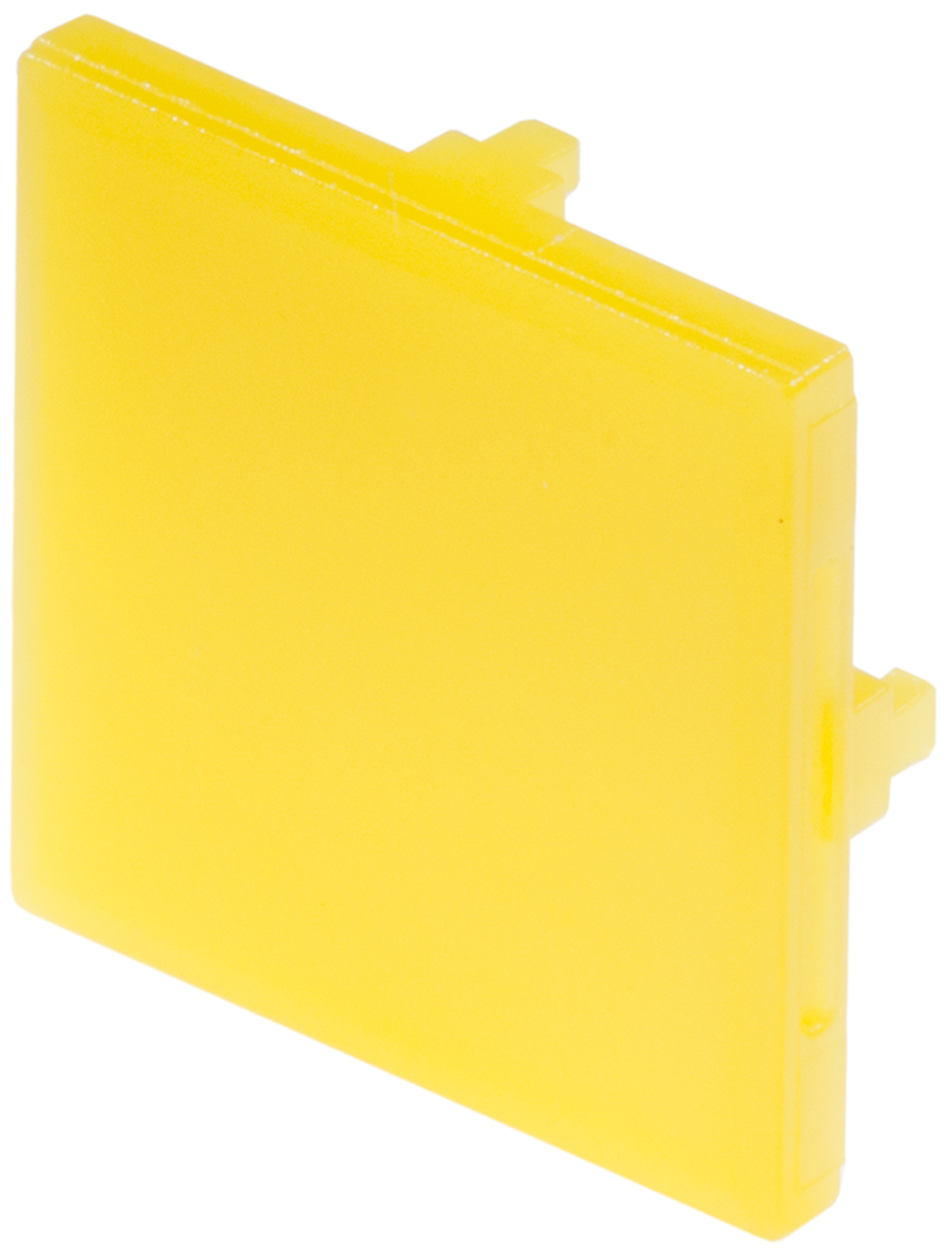

- 92-958.700
- 92-450.000
- 92-912.0
- 92-960.0
- 92-851.342
- 10-2601.3172S
- Druckhaube Farbe
- Frontrahmen Farbe
- Frontabmessung
- Frontrahmen Farbe
- Leuchtmittel Farbe
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtdrucktaste
- Baureihe:
- Baureihe 92
Front
- Frontabmessung:
- 18,8 mm x 18,8 mm
- Frontform:
- quadratisch
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
- Farbe:
- Schwarz
Montage
- Bauform:
- PCB
- Einbauöffnung:
- Ø 16 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Schaltspannung
min. 50 m VAC/DC
max. 42 VAC/DC
Schaltstrom
min. 10 μA AC/DC
max. 100 mA AC/DC
Schaltleistung
max. 2 W
- Betriebsspannung:
- 2 - 6 V DC
- Schaltleistung:
- 42 V
- Elektrische Lebensdauer:
- 500 000 Schaltzyklen bei 42 VDC, 50 mA, gemäss IEC 60512-5-9c
- Lichtstärke:
- 160 mcd
Mechanische Kennwerte
- Anschluss:
- Printanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Kurzhubelement
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm, Befestigungsschraube Montageflansch 0,4 Nm
- Gesamtgewicht:
- 0.005 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP40
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, 10 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
Weitere
- Material:
- Kunststoff
- Gehäuse Farbe:
- Weiss
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Anzugsdrehmoment Befestigungsschraube 0,3 Nm
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 6 COMPONENTS:
Front
- Frontform:
- quadratisch
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 13,2 mm x 13,2 mm, ausleuchtbar, Farblos, flach, Kunststoff
- Abmessung:
- 13,2 mm x 13,2 mm
- Hinweise:
- Mit weisser Textplatte
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- 18,8 mm x 18,8 mm
- Frontform:
- quadratisch
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- PCB
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Schaltspannung
min. 50 m VAC/DC
max. 42 VAC/DC
Schaltstrom
min. 10 μA AC/DC
max. 100 mA AC/DC
Schaltleistung
max. 2 W
- Schaltleistung:
- 42 V
- Elektrische Lebensdauer:
- 500 000 Schaltzyklen bei 42 VDC, 50 mA, gemäss IEC 60512-5-9c
- Spannungsfestigkeit:
- 500 VAC, 50 Hz, 1 Minute gemäss IEC 60512-5-9c
- Elektrostatische Entladung (ESD):
- 15 kV
Mechanische Kennwerte
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Kurzhubelement
- Schaltsystem Zusatztext:
- Einfach unterbrechendes Lamellenschaltsystem mit 2 unabhängigen Kontaktpunkten und fühlbarem Schaltpunkt.Garantiert sicheres Schalten auch bei geringsten Schaltleistungen.
- Mechanische Lebensdauer:
- ≥1 Mio. Schaltzyklen
- Betätigungskraft:
- 2,7 N ±1 N Schaltelement, 5 N Druckhaube
- Betätigungsweg:
- ca. 0,4 mm Schaltelement
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm, Befestigungsschraube Montageflansch 0,4 Nm
- Gewicht:
- 0.003 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP40
- IP-Schutzart:
- IP40 frontseitig
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 80 °C
- Schockfestigkeit:
- Max. 500 m/s² Impulsbreite 11 ms, 3-Achsen (halbsinusförmig EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, 10 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
Zertifikate
- Approbationen:
- CQC
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, 18,8 mm x 18,8 mm, ausleuchtbar, quadratisch, Schwarz, Kunststoff, Impuls, IP40
- Gehäuse Farbe:
- Weiss
- Gehäuse Material:
- Kunststoff
- Hinweise:
- Druckhaube lichtdurchlässig
- Schaltschemas:
- Einbauöffnungen:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- 18,4 mm x 18,4 mm
- Frontform:
- quadratisch
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
- Farbe:
- Schwarz
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Frontrahmen, 18,4 mm x 18,4 mm, Schwarz, Kunststoff
- Material:
- Kunststoff
Dateien herunterladen
Wo kaufen
In den Warenkorb
Mechanische Kennwerte
- Anzugsdrehmoment:
- 0,4 Nm
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Montageflansch
- Material:
- Kunststoff
- Produkteigenschaften:
- Anzugsdrehmoment Befestigungsschraube 0,3 Nm
- Hinweise:
- Für Einzelapplikationen inklusive Schaltelement und Montageflansch, Lötanschluss (bestückte Leiterplatte inkl. Vorwiderstand, Anschlussklemme und LED auf Anfrage)
- Abmessungen:
für Art.-Nr. 92-960.0
Dateien herunterladen
Wo kaufen
In den Warenkorb
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Schaltspannung
min. 50 m VAC/DC
max. 42 VAC/DC
Schaltstrom
min. 10 μA AC/DC
max. 100 mA AC/DC
Schaltleistung
max. 2 W
- Kontakte:
- 1 S
- Schaltleistung:
- 42 V @ 0,1 A
- Elektrische Lebensdauer:
- ≥500 000 Schaltzyklen bei 42 VDC, 50 mA, gemäss IEC 60512-5-9c, Bei Beachtung der Stromflussrichtung von Anschluss 3/4 zu 1/2 kann die elektrische Lebensdauer erhöht werden.
- Spannungsfestigkeit:
- 500 VAC, 50 Hz, 1 Minute gemäss DIN IEC 60512-2-4a
Mechanische Kennwerte
- Anschluss:
- Printanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Kurzhubelement
- Schaltsystem Zusatztext:
- Einfach unterbrechendes Lamellenschaltsystem mit zwei unabhängigen Kontaktpunkten und fühlbarem Schaltpunkt.Garantiert sicheres Schalten auch bei geringsten Schaltleistungen.Kontaktbestückung 1 Schliesser
- Mechanische Lebensdauer:
- ≥1 Mio. Schaltzyklen (Schaltelement unter Dekorfolie), ≥5 Mio. Schaltzyklen (Schaltelement ohne Dekorfolie)
- Betätigungskraft:
- 2,7 N ±1 N (gemessen auf Schaltelement)
- Betätigungsweg:
- ca. 0,5 mm
- Gewicht:
- 0.001 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40 Schaltelement (Flussmitteldichtigkeit nach DIN 41640 Teil 84), IP65 (frontseitig mit Dekorfolie)
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
Zertifikate
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement, Kurzhubelement, 42 V @ 0,1 A, Gold, 1 S, Printanschluss
- Material:
- Kunststoff
- Hinweise:
- Der Vorwiderstand zu LED ist kundenseitig zu bestimmenLED und Montageflansch separat bestellen
- Schaltschemas:
- Bauteilelayouts:
A = Schaltelement mit Ausleuchtung
B = Single-LED
C = Bohrplan (Bauteilseite)
D = Bohrung für Schaltelement, Pad max. Ø 2,5 mm
E = Bohrung für LED- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Betriebsspannung:
- 2 - 6 V DC
- Lichtstärke:
- 160 mcd
Mechanische Kennwerte
- Gewicht:
- 0 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T1 Bi-Pin, Rot, 2 - 6 V DC
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Der Vorwiderstand zu LED ist kundenseitig zu bestimmenTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
- Schaltschemas:
- Bauteilelayouts:
