Leuchtmelder Ringausleuchtung Standard, Baureihe 84, Ø 25 mm, flach, IP65, IP67, Steckanschluss, 2,8 x 0,8 mm
- 84-7205.800A
- 84-0090.7
- 84-8001.9620
- Druckhaube Farbe
- Druckhaube Form
- Anschluss
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtmelder
- Baureihe:
- Baureihe 84
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Farblos
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Natur
- Druckhaube Material:
- Aluminium
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- opak
- Druckhaube Typ:
- erhaben über Frontrahmen
- Symbol:
- ohne Symbol
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 V DC ±10 %
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,8 mm
- Anzugsdrehmoment:
- Befestigungsmutter 0,8 Nm
- Gesamtgewicht:
- 0.017 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, IP67
- Einsatztemperatur:
- – 25 °C … + 70 °C
Weitere
- max. Anzahl Schaltelemente:
- 1
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Front
- Frontform:
- rund
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Natur
- Druckhaube Material:
- Aluminium
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- opak
- Druckhaube Typ:
- erhaben über Frontrahmen
- Symbol:
- ohne Symbol
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, Ø 19,7 mm, nicht ausleuchtbar, ohne Symbol, Natur, flach, Aluminium
- Abmessung:
- Ø 19,7 mm
- Hinweise:
- Bei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Farblos
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Anzugsdrehmoment:
- Befestigungsmutter 0,8 Nm
- Gewicht:
- 0.008 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, IP67
- IP-Schutzart:
- IP65, IP67
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Klimafestigkeit:
- Feuchte Wärme, zyklisch 96 Stunden, + 25 °C/97 %, +55 °C/93 % relative Feuchtigkeit, nach EN IEC 60068-2-30Feuchte Wärme, konstant 56 Tage, + 40 °C/93 % relative Feuchtigkeit, gemäss EN IEC 60068-2-78Rascher Temperaturwechsel 100 Zyklen, – 40 °C _ + 80 °C, nach EN _ IEC 60068-2-14
Zertifikate
- Approbationen:
- EBC (TSI PRM), NFF
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 22,5 mm, Ø 25 mm, rund, Farblos, Kunststoff, transluzent, IP65, IP67
- Hinweise:
- Frontring ausgeleuchtet
- Beschreibung Komponente:
- Material Vorsatzgehäuse: Kunststoff nach UL 94 V0
- Schaltschemas:
- Einbauöffnungen:

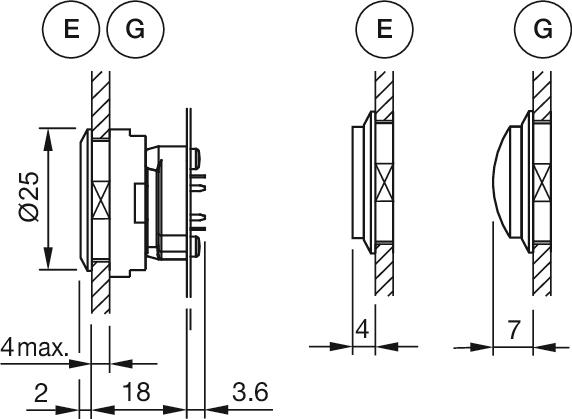

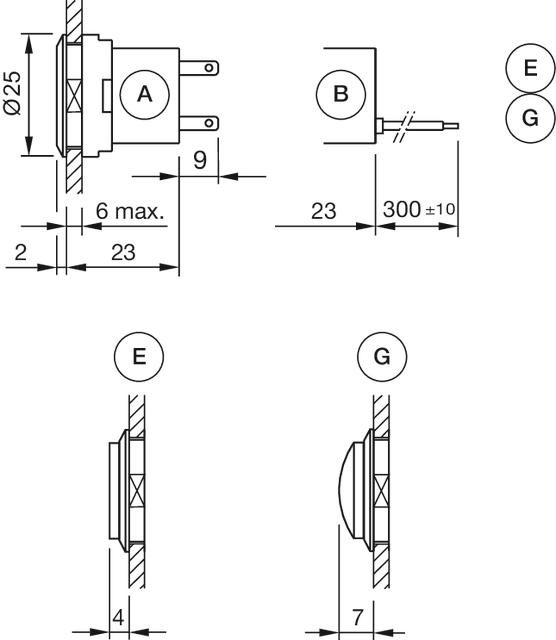

- Abmessungen:
A = Steckanschluss 2,8 mm x 0,8 mm
B = Flachbandkabel
E = Druckhaube erhaben über Frontring
G = Druckhaube konvex erhaben über Frontring
E = Druckhaube erhaben über Frontring
G = Druckhaube konvex erhaben über Frontring
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 V DC ±10 %
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,8 mm
- Gewicht:
- 0.006 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Leuchtmelderelement, Weiss, Single-LED, 24 V DC ±10 %, Steckanschluss, 2,8 x 0,8 mm
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Inklusive LED und eingebautem VorwiderstandStandardausführung: Kabellänge 300 mmWeitere Ausführungen auf Anfrage: Kundenspezifische Konfektion von Kabel und Kabelanschlüssen, voll vergossene Version (IP 67)Schutzgrade (rückseitig): IP 40, Aufrüstung auf IP67 mit Stopfen Art.-Nr. 84-900 möglich. Bei Anwendungen mit starken Vibrationen können sich die Stopfen lösenTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
- Schaltschemas:
