Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Ja
yes
wählen ...
Front
Frontform
rund
rund
wählen ...
Frontrahmen Farbe
Schwarz
Schwarz
wählen ...
Frontrahmen Material
Kunststoff
Kunststoff
wählen ...
Frontabmessung
Ø 25 mm
Ø 25 mm
wählen ...
Montage
Bauform
flach
flach
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
Ø 22 mm
Ø 22 mm
wählen ...
Bedien-/Anzeigeteil
Symbol
ohne Symbol
ohne Symbol
wählen ...
Druckhaube Typ
bündig mit Frontrahmen
bündig mit Frontrahmen
wählen ...
Druckhaube Form
flach
flach
wählen ...
Druckhaube Farbe
Schwarz
Schwarz
wählen ...
Druckhaube Material
Kunststoff
Kunststoff
wählen ...
Druckhaube Ausleuchtung
nicht ausleuchtbar
nicht ausleuchtbar
wählen ...
Elektrische Kennwerte
Kontakte Konfiguration
1 S
1 S
wählen ...
Schaltleistung
42 V AC/DC @ 0,1 A
42 V AC/DC @ 0,1 A
wählen ...
Mechanische Kennwerte
Anschluss
Steckanschluss, 2,8 x 0,8 mm
Steckanschluss, 2,8 x 0,8 mm
wählen ...
Schaltsystem
Kurzhubelement
Kurzhubelement
wählen ...
Kontaktmaterial
Goldplattiertes Silber
Goldplattiertes Silber
wählen ...
Schaltfunktion
Impuls
Impuls
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP65, IP67
IP65, IP67
wählen ...
Weitere
Material
Kunststoff
Kunststoff
wählen ...
Zurück
Drucktaste Standard, Baureihe 84, Ø 25 mm, nicht ausgeleuchtet, flach, 1 S, Goldplattiertes Silber, IP65, IP67, Steckanschluss, 2,8 x 0,8 mm
- 84-7121.000
- 84-1101.0
- 84-8510.0020
- Druckhaube Farbe
- Druckhaube Form
- Druckhaube Material
- Druckhaube Typ
- Symbol
- Frontabmessung
- Frontrahmen Farbe
- Frontrahmen Material
- Einbauöffnung
- IP-Frontschutzart
- Anschluss
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Drucktaste
- Baureihe:
- Baureihe 84
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Schwarz
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- opak
- Druckhaube Typ:
- bündig mit Frontrahmen
- Symbol:
- ohne Symbol
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Spannung
42 VAC/DC
Strom
100 mA
Leistung
max. 2 W
- Kontakte Konfiguration:
- 1 S
- Schaltleistung:
- 42 V AC/DC @ 0,1 A
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,8 mm
- Kontaktmaterial:
- Goldplattiertes Silber
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Kurzhubelement
- Anzugsdrehmoment:
- Befestigungsmutter 0,8 Nm
- Gesamtgewicht:
- 0.014 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, IP67
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Schwingfestigkeit:
- Max. 50 m / s² von 10 Hz … 500 Hz, 10 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
Weitere
- Material:
- Kunststoff
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- max. Anzahl Schaltelemente:
- 1
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Front
- Frontform:
- rund
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Schwarz
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- opak
- Druckhaube Typ:
- bündig mit Frontrahmen
- Symbol:
- ohne Symbol
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, Ø 19,7 mm, nicht ausleuchtbar, ohne Symbol, Schwarz, flach, Kunststoff
- Abmessung:
- Ø 19,7 mm
- Beschreibung Komponente:
- Material Druckhaube: Kunststoff nach UL 94 V2
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
Mechanische Kennwerte
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Kurzhubelement
- Mechanische Lebensdauer:
- ≥1 Mio. Schaltzyklen
- Betätigungskraft:
- 4,5 N ±1 N (gemessen an der Druckhaube)
- Betätigungsweg:
- 1,2 mm
- Anzugsdrehmoment:
- Befestigungsmutter 0,8 Nm
- Gewicht:
- 0.007 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, IP67
- IP-Schutzart:
- IP65, IP67
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Klimafestigkeit:
- Feuchte Wärme, zyklisch 96 Stunden, + 25 °C/97 %, +55 °C/93 % relative Feuchtigkeit, nach EN IEC 60068-2-30Feuchte Wärme, konstant 56 Tage, + 40 °C/93 % relative Feuchtigkeit, gemäss EN IEC 60068-2-78Rascher Temperaturwechsel 100 Zyklen, – 40 °C _ + 80 °C, nach EN _ IEC 60068-2-14
Zertifikate
- Approbationen:
- EBC (TSI PRM), NFF
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 22,5 mm, Ø 25 mm, ausleuchtbar, rund, Schwarz, Kunststoff, Impuls, IP65, IP67
- Abmessung:
- Ø 25 mm
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Beschreibung Komponente:
- Material Vorsatzgehäuse: Kunststoff nach UL 94 V0
- Schaltschemas:

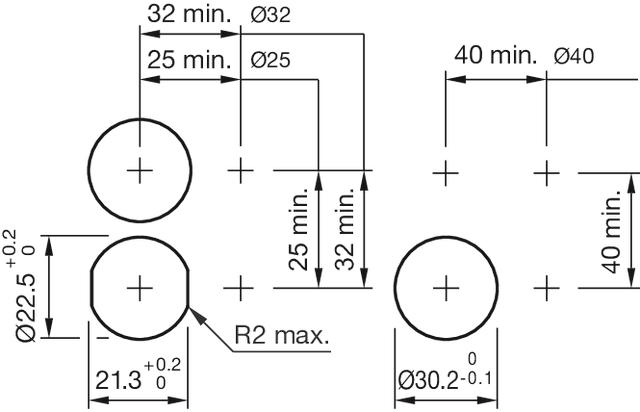

- Einbauöffnungen:

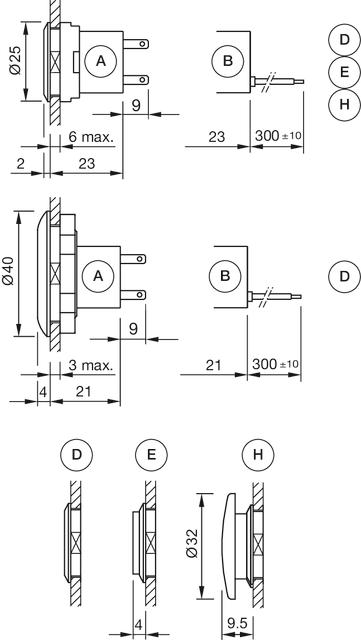

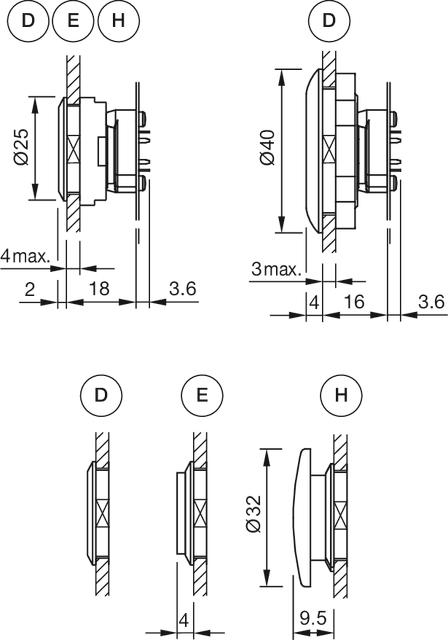

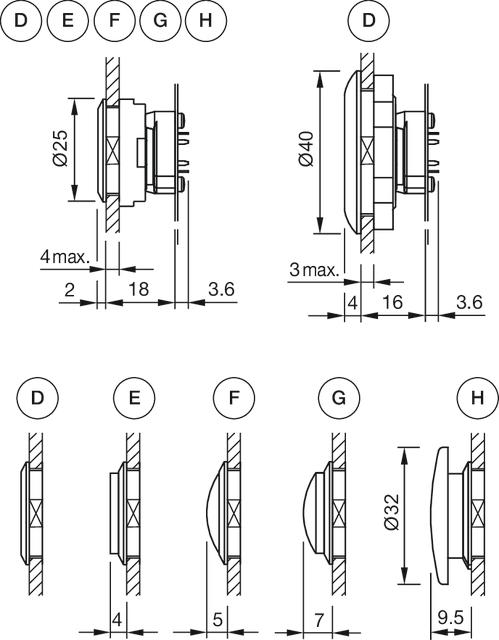

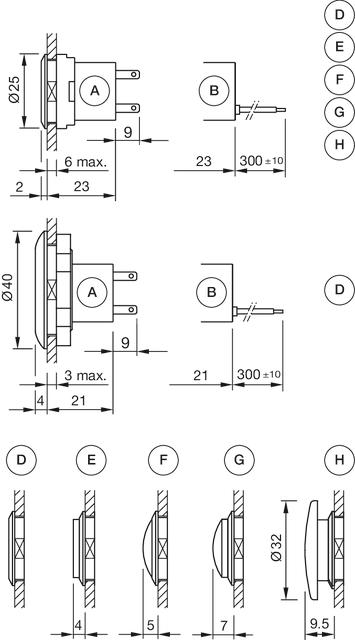

- Abmessungen:
A = Steckanschluss 2,8 mm x 0,8 mm
B = Flachbandkabel
D = Druckhaube bündig mit Frontring
E = Druckhaube erhaben über Frontring
H = Pilzdruckhaube
A = Steckanschluss 2,8 mm x 0,8 mm
B = Flachbandkabel
D = Druckhaube bündig mit Frontring
E = Druckhaube erhaben über Frontring
F = Druckhaube konvex bündig mit Frontring
G = Druckhaube konvex erhaben über Frontring
H = Pilzdruckhaube
D = Druckhaube bündig mit Frontring
E = Druckhaube erhaben über Frontring
H = Pilzdruckhaube
D = Druckhaube bündig mit Frontring
E = Druckhaube konvex bündig mit Frontring
F = Druckhaube erhaben über Frontring
G = Druckhaube konvex erhaben über Frontring
H = Pilzdruckhaube
Dateien herunterladen
Wo kaufen
In den Warenkorb
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Spannung
42 VAC/DC
Strom
100 mA
Leistung
max. 2 W
- Kontakte:
- 1 S
- Schaltleistung:
- 42 V AC/DC @ 0,1 A
- Spannungsfestigkeit:
- 500 VAC, 50 Hz, 1 Minute gemäss DIN IEC 60512-2
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,8 mm
- Kontaktmaterial:
- Goldplattiertes Silber
- Schaltsystem:
- Kurzhubelement
- Schaltsystem Zusatztext:
- Einfach unterbrechendes Lamellenschaltsystem mit zwei unabhängigen Kontaktpunkten und fühlbarem Schaltpunkt.Garantiert sicheres Schalten auch bei geringsten Schaltleistungen. Kontaktbestückung 1 Schliesser
- Mechanische Lebensdauer:
- ≥1 Mio. Schaltzyklen
- Betätigungskraft:
- 4,5 N ±1 N (gemessen an der Druckhaube)
- Betätigungsweg:
- ca. 0,5 mm
- Gewicht:
- 0.006 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40 rückseitig, Standard Version, IP67 rückseitig, voll vergossene Version, nur mit montiertem Vorsatz
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- Max. 100 m / s² Impulsbreite 11 ms, 3-Achsen (halbsinusförmig EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 50 m / s² von 10 Hz … 500 Hz, 10 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement, Kurzhubelement, 42 V AC/DC @ 0,1 A, Goldplattiertes Silber, 1 S, Steckanschluss, 2,8 x 0,8 mm
- Material:
- Kunststoff
- Hinweise:
- Standardausführung: Kabellänge 300 mmWeitere Ausführungen auf Anfrage: Kundenspezifische Konfektion von Kabel und Kabelanschlüssen, voll vergossene Version (IP 67)Schutzgrade (rückseitig): IP 40, Aufrüstung auf IP67 mit Stopfen Art.-Nr. 84-900 möglich. Bei Anwendungen mit starken Vibrationen können sich die Stopfen lösen
- Schaltschemas:
