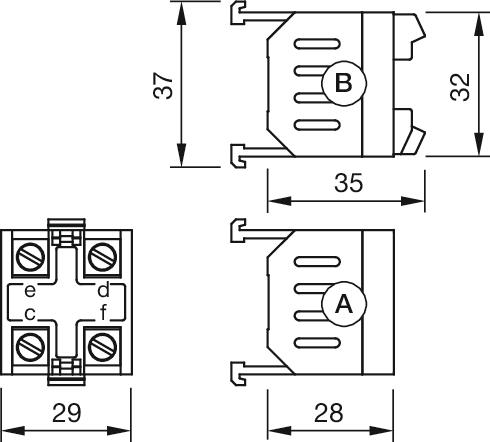

Blinker, Baureihe 04, 35 mm x 35 mm, flach, IP65, Schraubanschluss

Kann graviert werden

Zu quadratischer Druckhaube

Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1

Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1/DIN EN 60947-5-1

Max. Drahtquerschnitt 2 mm x 2,5 mm²

Abisolierung Draht 10 mm

Max. Litzenquerschnitt 2 mm x 1,5 mm²

Litzen nur mit Aderendhülsen von 10 mm Länge verwenden

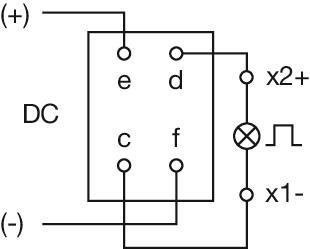

Bei der Verkabelung ist auf jeder Seite nur eine Polarität erlaubt.

Max. 300 m/s² Impulsbreite 11 ms, (halbsinusförmig, EN IEC 60068-2-27)

Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)

Relative Feuchtigkeit, max. 95%, nicht kondensierend

Beim Verwenden des Lampenblocks sind die Anwendungsrichtlinien zu beachten.

Die aufgeführten 6 V DC, 24 V DC Bi-colour, 130 V AC, 130 V DC und 230 V AC Typen sind alle mit einer Verpolungsschutzdiode gefertigt

Die aufgeführten 12, 24, 28, 48 VAC/DC Typen sind alle mit einem Brückengleichrichter gefertigt

Die aufgeführten 130 VAC Typen sind zum direkten Anschluss an die Versorgungsspannung von 130 VAC dimensioniert

Ein Betrieb an einer höheren Versorgungsspannung mittels handelsüblichen Lampenfassungselemente mit integriertem Vorwiderstand, ist nicht zulässig

Wird die 24 VDC Bi-colour Lampe mit normaler Polarität angesteuert (Plus am Mittelabgriff) leuchtet die erst genannte Farbe. Bei umgekehrt angeschlossener Polarität leuchtet die zweite Farbe

Lichtstärkedaten der verwendeten LEDs bei DC-Betrieb

Elektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessen

Technologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt

Lampenspannung/-strom 130 V, 20 mA
