Leuchtmelder Vollausleuchtung, Baureihe 04, Ø 29 mm, erhaben, IP65, Schraubanschluss
- 704.603.7
- 704.608.7
- 704.630.1
- 704.950.5
- 704.950.0
- 10-4H21.1039P
- Leuchtenkappe Farbe
- Material
- Anschluss
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtmelder
- Baureihe:
- Baureihe 04
Front
- Frontabmessung:
- Ø 29 mm
- Frontform:
- rund
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Leuchtenkappe Farbe:
- Farblos
- Leuchtenkappe Material:
- Kunststoff
- Leuchtenkappe Form:
- flach
- Leuchtenkappe Optik:
- transparent
- Textkappe Farbe:
- Farblos
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 72 V AC/DC
- Betriebsstrom:
- 2,2 mA -30%/+25%
- Lichtstärke:
- 4 x 382 mcd
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Schaltstufen:
- 2 Stellungen
- Anzugsdrehmoment:
- Max. 0,40 … 0,50 Nm
- Gesamtgewicht:
- 0.038 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
Weitere
- Material:
- Kunststoff
- Gehäuse Farbe:
- Grau
- Gehäuse Material:
- Kunststoff
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 6 COMPONENTS:
Bedien-/Anzeigeteil
- Leuchtenkappe Farbe:
- Farblos
- Leuchtenkappe Material:
- Kunststoff
- Leuchtenkappe Form:
- flach
- Leuchtenkappe Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Leuchtenkappe, Ø 29 mm, ausleuchtbar, Farblos, flach, Kunststoff, transparent
- Abmessung:
- Ø 29 mm
- Hinweise:
- Zur Erreichung von IP67, Textplatte Art.-Nr. 704.608.X verwenden
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Textkappe Farbe:
- Farblos
- Textkappe Optik:
- transparent
- Textkappe Oberfläche:
- geriffelt
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Textkappe, LED, Farblos, Kunststoff, geriffelt, transparent, Ø 29 mm
- Abmessung:
- Ø 29 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 29 mm
- Frontform:
- rund
Montage
- Bauform:
- erhaben
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1
Mechanische Kennwerte
- Gewicht:
- 0.006 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP65 frontseitig
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 29 mm, rund
- Gehäuse Farbe:
- Grau
- Gehäuse Material:
- Kunststoff
- Schaltschemas:

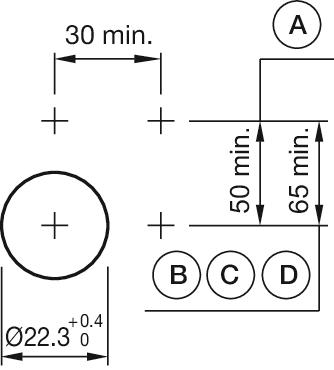

- Einbauöffnungen:
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm
A = Schraubanschluss

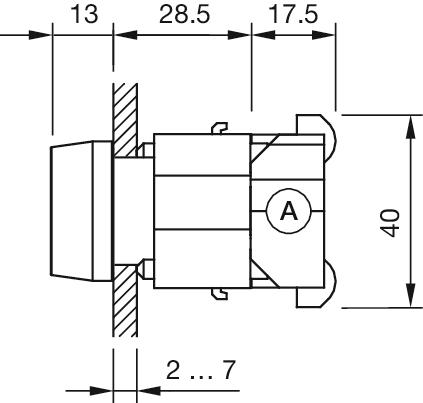

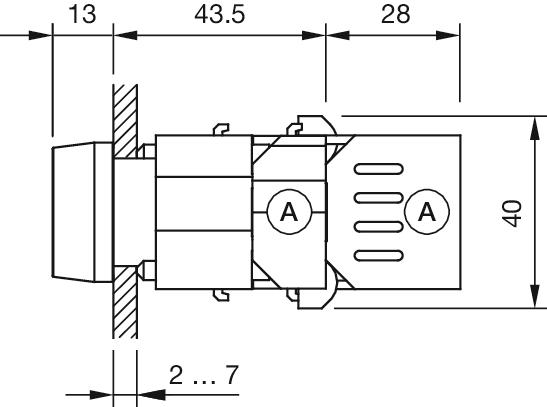

B = Federkraftklemme (PIT)- Abmessungen:
A = Schraubanschluss
X = Schraubanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Anzugsdrehmoment:
- Max. 0,40 … 0,50 Nm
- Gewicht:
- 0.01 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Bayonett-Flansch, Kunststoff
- Material:
- Kunststoff
- Abmessungen:
für Art.-Nr. 704.950.5
Dateien herunterladen
Wo kaufen
In den Warenkorb
Elektrische Kennwerte
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1/DIN EN 60947-5-1
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Schaltstufen:
- 2 Stellungen
- Anzugsdrehmoment:
- Schraubanschluss 0,5 Nm
- Drahtquerschnitt:
- Max. Drahtquerschnitt 2 mm x 2,5 mm²Abisolierung Draht 10 mmMax. Litzenquerschnitt 2 mm x 1,5 mm²Litzen nur mit Aderendhülsen von 10 mm Länge verwendenBei der Verkabelung ist auf jeder Seite nur eine Polarität erlaubt.
- Gewicht:
- 0.016 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP00
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- Max. 300 m/s² Impulsbreite 11 ms, (halbsinusförmig, EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
- Klimafestigkeit:
- Relative Feuchtigkeit, max. 95%, nicht kondensierend
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Lampenblock, Kunststoff, Schraubanschluss
- Gehäuse Material:
- Kunststoff
- Hinweise:
- Beim Verwenden des Lampenblocks sind die Anwendungsrichtlinien zu beachten.
- Schaltschemas:
- Abmessungen:
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 72 V AC/DC
- Betriebsstrom:
- 2,2 mA -30%/+25%
- Lichtstärke:
- 4 x 382 mcd
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, BA9s, Weiss, 72 V AC/DC
- Leuchtmittel Art:
- Multi-LED EN 50155
- Hinweise:
- Passender LED-Zieher Art.-Nr. 700.006.0Lichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten 72 und 110 VAC/VDC Typen sind alle mit einem Brückengleichrichter gefertigtDie aufgeführten 72 und 110 VAC/VDC Typen sind alle mit einer Verpolungsschutzdiode gefertigtIm Fall eines LED-Defekts leuchtet das intakte LED Paar weiter. Die Lichtstärke reduziert sich auf die Hälfte und zeigt dadurch die Fehlfunktion an und dass die Lampe ersetzt werden sollteTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt

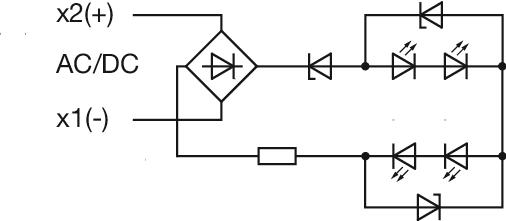

- Schaltschemas:

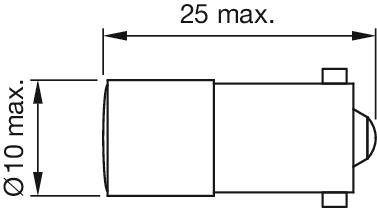

- Abmessungen:
