Leuchtmelder Vollausleuchtung kompakt, Baureihe 04, Ø 29 mm, erhaben, IP65
- 704.603.2
- 704.608.9
- 704.642.0
- 10-4H22.1039P
- Leuchtenkappe Farbe
- Betriebsspannung Art
- Betriebsspannung
- Leuchtmittel Farbe
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtmelder
- Baureihe:
- Baureihe 04
Front
- Frontabmessung:
- Ø 29 mm
- Frontform:
- rund
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Leuchtenkappe Farbe:
- Rot
- Leuchtenkappe Material:
- Kunststoff
- Leuchtenkappe Form:
- flach
- Leuchtenkappe Optik:
- transparent
- Textkappe Farbe:
- Weiss
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 110 V AC/DC
- Betriebsstrom:
- 2 mA -30%/+25%
- Lichtstärke:
- 4 x 446 mcd
Mechanische Kennwerte
- Gesamtgewicht:
- 0.025 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 40 °C … + 55 °C
Weitere
- Gehäuse Farbe:
- Grau
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Ohne Vorwiderstand
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Bedien-/Anzeigeteil
- Leuchtenkappe Farbe:
- Rot
- Leuchtenkappe Material:
- Kunststoff
- Leuchtenkappe Form:
- flach
- Leuchtenkappe Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Leuchtenkappe, Ø 29 mm, ausleuchtbar, Rot, flach, Kunststoff, transparent
- Abmessung:
- Ø 29 mm
- Hinweise:
- Zur Erreichung von IP67, Textplatte Art.-Nr. 704.608.X verwenden
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Textkappe Farbe:
- Weiss
- Textkappe Optik:
- transluzent
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Textkappe, LED und Glühlampe, Weiss, Kunststoff, transluzent, Ø 29 mm
- Abmessung:
- Ø 29 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 29 mm
- Frontform:
- rund
Montage
- Bauform:
- erhaben
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1
Mechanische Kennwerte
- Gewicht:
- 0.019 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP65 frontseitig
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 29 mm, rund
- Gehäuse Farbe:
- Grau
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Ohne Vorwiderstand
- Schaltschemas:
- Einbauöffnungen:

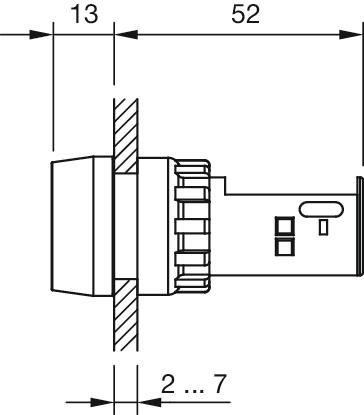

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 110 V AC/DC
- Betriebsstrom:
- 2 mA -30%/+25%
- Lichtstärke:
- 4 x 446 mcd
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Multi-LED Faile Safe, BA9s, Weiss, 110 V AC/DC
- Leuchtmittel Art:
- Multi-LED EN 50155
- Hinweise:
- Passender LED-Zieher Art.-Nr. 700.006.0Lichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten 72 und 110 VAC/VDC Typen sind alle mit einem Brückengleichrichter gefertigtDie aufgeführten 72 und 110 VAC/VDC Typen sind alle mit einer Verpolungsschutzdiode gefertigtIm Fall eines LED-Defekts leuchtet das intakte LED Paar weiter. Die Lichtstärke reduziert sich auf die Hälfte und zeigt dadurch die Fehlfunktion an und dass die Lampe ersetzt werden sollteTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt

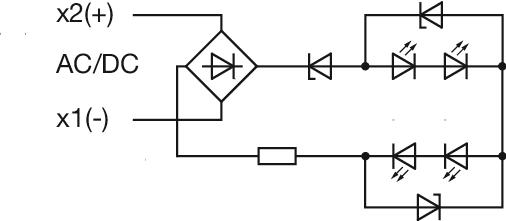

- Schaltschemas:

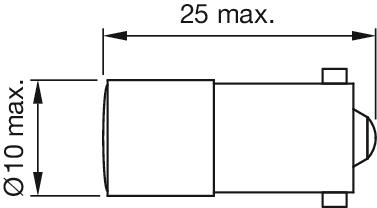

- Abmessungen:
