Alternativen zeigen
Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Nein

no

wählen ...
  • Nein
Front
Frontform
rund

rund

wählen ...
  • rund
Frontrahmen Ausführung
Mit transparenter Silikon-Membrane

Mit transparenter Silikon-Membrane

wählen ...
  • Mit transparenter Silikon-Membrane
  • Mit transparenter Silikon-Membrane, meerwasserbeständig
  • flach
Frontrahmen Farbe
Schwarz

Schwarz

wählen ...
  • Natur
  • Schwarz
Frontrahmen Material
Aluminium

Aluminium

wählen ...
  • Aluminium
  • Edelstahl
Frontabmessung
Ø 35 mm

Ø 35 mm

wählen ...
  • Ø 35 mm
Montage
Bauform
flach

flach

wählen ...
  • flach
Montage-Typ
Paneel-Montage

Paneel-Montage

wählen ...
  • Paneel-Montage
Einbauöffnung
Ø 30 mm

Ø 30 mm

wählen ...
  • Ø 30 mm
Bedien-/Anzeigeteil
Druckhaube Typ
bündig mit Frontrahmen

bündig mit Frontrahmen

wählen ...
  • bündig mit Frontrahmen
Druckhaube Form
flach

flach

wählen ...
  • flach
Druckhaube Farbe
Farblos

Farblos

wählen ...
  • Blau
  • Farblos
  • Gelb
  • Gold
  • Grün
  • Natur
  • Olivgrün
  • Rot
  • Schwarz
  • Silber
Druckhaube Material
Kunststoff

Kunststoff

wählen ...
  • Aluminium
  • Edelstahl
  • Kunststoff
Druckhaube Ausleuchtung
ausleuchtbar

ausleuchtbar

wählen ...
  • ausleuchtbar
Ausleuchtungsform
Front

Front

wählen ...
  • Front
  • Punkt
Textplatte Optik
transluzent

transluzent

wählen ...
  • transluzent
  • transparent
Leuchtmittel Farbe
Rot

Rot

wählen ...
  • Blau
  • Gelb
  • Grün
  • Rot
  • Weiss
Textplatte Ausleuchtung
ausleuchtbar

ausleuchtbar

wählen ...
  • Ringausleuchtung
  • ausleuchtbar
Elektrische Kennwerte
Kontakte Konfiguration
2 S

2 S

wählen ...
  • 1 S
  • 1 Ö
  • 1 Ö + 1 S
  • 2 S
  • 2 Ö
  • 2 Ö + 2 S
  • 3 Ö + 3 S
  • 4 Ö + 4 S
Schaltleistung
42 V @ 0,1 A

42 V @ 0,1 A

wählen ...
  • 250 V @ 3 A
  • 42 V @ 0,1 A
Betriebsspannung Art
V AC/DC

V AC/DC

wählen ...
  • V AC/DC
Betriebsspannung
24 V

24 V

wählen ...
  • 12 V
  • 24 V
  • 28 V
  • 48 V
Mechanische Kennwerte
Anschluss
Universalanschluss, 2 x 0,5 mm

Universalanschluss, 2 x 0,5 mm

wählen ...
  • Lötanschluss
  • Steckanschluss, 2,8 x 0,5 mm
  • Universalanschluss, 2 x 0,5 mm
Schaltsystem
Low-Levelelement

Low-Levelelement

wählen ...
  • Low-Levelelement
  • Sprungschaltelement
Kontaktmaterial
Gold

Gold

wählen ...
  • Gold
Schaltfunktion
Impuls

Impuls

wählen ...
  • Impuls
  • Rast
Umgebungsbedingungen
IP-Frontschutzart
IP67

IP67

wählen ...
  • IP67
Zurück
Detaillierte Produktübersicht zeigen

Leuchtdrucktaste, Baureihe 14, Ø 35 mm, ausgeleuchtet, flach, 2 S, Gold, IP67, Universalanschluss, 2 x 0,5 mm

  • 704.602.7
  • 704.609.9
  • 14-431.036
  • 14-955.4
  • 10-2112.1062

  • Ausleuchtungsform
  • Druckhaube Material
  • Druckhaube Farbe
704.602.7
  • Textplatte Ausleuchtung
  • Textplatte Optik
  • Textplatte Farbe
704.609.9
  • Schaltfunktion
  • Anschluss
  • Schaltleistung
  • Schaltsystem
  • Kontakte Konfiguration
14-431.036
  • Frontrahmen Material
  • Frontrahmen Farbe
  • Frontrahmen Ausführung
14-955.4
  • Betriebsspannung
  • Leuchtmittel Farbe
10-2112.1062
Füge Zubehör & Werkzeuge hinzu
Zum Vergleich hinzufügen
In den Warenkorb
Ihr Produkt:
704.602.7
704.609.9
14-431.036
14-955.4
10-2112.1062

704.602.7~10-2112.1062~14-431.036~14-955.4~704.609.9

Leuchtdrucktaste, Baureihe 14, Ø 35 mm, ausgeleuchtet, flach, 2 S, Gold, IP67, Universalanschluss, 2 x 0,5 mm

Produktsortiment
HMI Funktion:
Leuchtdrucktaste
Baureihe:
Baureihe 14
Front
Frontabmessung:
Ø 35 mm
Frontform:
rund
Frontrahmen Farbe:
Schwarz
Frontrahmen Material:
Aluminium
Frontrahmen Ausführung:
Mit transparenter Silikon-Membrane
Montage
Bauform:
flach
Einbauöffnung:
Ø 30,5 mm
Montage-Typ:
Paneel-Montage
Bedien-/Anzeigeteil
Druckhaube Farbe:
Farblos
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
flach
Druckhaube Optik:
transparent
Druckhaube Typ:
bündig mit Frontrahmen
Textplatte Farbe:
Weiss
Textplatte Optik:
transluzent
Textplatte Ausleuchtung:
ausleuchtbar
Leuchtmittel Farbe:
Rot
Ausleuchtungsform:
Front
Elektrische Kennwerte
Schaltspannung und Schaltstrom:
100 mA bei 42 VAC/VDC
Kontakte Konfiguration:
2 S
Betriebsspannung:
24 V AC/DC +10%
Betriebsstrom:
7 - 14 mA ±15 %
Schaltleistung:
42 V @ 0,1 A
Lichtstärke:
330 mcd
Mechanische Kennwerte
Anschluss:
Universalanschluss, 2 x 0,5 mm
Kontaktmaterial:
Gold
Schaltfunktion:
Impuls
Schaltsystem:
Low-Levelelement
Anzugsdrehmoment:
Befestigungsmutter max. 0,25 Nm
Gesamtgewicht:
0.033 kg
Umgebungsbedingungen
IP-Frontschutzart:
IP67
Einsatztemperatur:
– 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
Weitere
Gehäuse Farbe:
Schwarz
Gehäuse Material:
Kunststoff
Produkteigenschaften:
Mit transparenter Silikon-Membrane

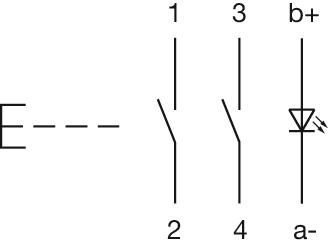

Schaltschemas:
Schaltschemas
Schaltschemas
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 5 COMPONENTS:
704.602.7

704.602.7

Druckhaube

Front
Frontform:
rund
Bedien-/Anzeigeteil
Druckhaube Farbe:
Farblos
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
flach
Druckhaube Optik:
transparent
Druckhaube Typ:
bündig mit Frontrahmen
Ausleuchtungsform:
Front
Mechanische Kennwerte
Gewicht:
0.001 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Druckhaube, Ø 23,7 mm, ausleuchtbar, Farblos, flach, Kunststoff
Abmessung:
Ø 23,7 mm
Hinweise:
Zur Erreichung von IP67, Textplatte Art.-Nr. 704.609.9 verwenden
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.609.9

704.609.9

Textplatte

Bedien-/Anzeigeteil
Textplatte Farbe:
Weiss
Textplatte Optik:
transluzent
Textplatte Ausleuchtung:
ausleuchtbar
Mechanische Kennwerte
Gewicht:
0 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Textplatte, Ø 20 mm, ausleuchtbar, Weiss, Kunststoff, transluzent
Abmessung:
Ø 20 mm
Hinweise:
zu Druckhaube rund flach
Dateien herunterladen
Wo kaufen
In den Warenkorb
14-431.036

14-431.036

Vorsatz

Front
Frontform:
rund
Montage
Montage-Typ:
Paneel-Montage
Bedien-/Anzeigeteil
Druckhaube Ausleuchtung:
ausleuchtbar
Elektrische Kennwerte
Schaltspannung und Schaltstrom:
100 mA bei 42 VAC/VDC
Kontakte:
2 S
Schaltleistung:
42 V @ 0,1 A
Spannungsfestigkeit:
3000 VAC, 50 Hz, 1 Minute zwischen allen Anschlüssen und Erde, gemäss EN/IEC 61058-1
Schutzklasse:
II
Mechanische Kennwerte
Anschluss:
Universalanschluss, 2 x 0,5 mm
Kontaktmaterial:
Gold
Schaltfunktion:
Impuls
Schaltsystem:
Low-Levelelement
Schaltsystem Zusatztext:
Dieses Low-Level-Schaltelement wurde für kleine Schaltleistungen und elektronische Schaltkreise entwickelt. Der Schaltmechanismus garantiert sicheres Schalten auch in Bereichen einiger μA/μV bis 100 mA/42 VAC/DC.
Einfachunterbrechender Tastkontakt, Öffner oder Schliesser mit 4 unabhängigen Kontaktpunkten. 2 Tastkontakte pro Schaltelement, Kombination von Öffner und Schliesser möglich.
Besondere Eigenschaften sind hohe Lebensdauer, extrem niedere Prellzeit und stabile Übergangswiderstände.
Mechanische Lebensdauer:
5 Mio. Schaltzyklen
Betätigungskraft:
3 N … 4 N, abhängig von der Anzahl Schaltelemente
Betätigungsweg:
3 mm
Anzugsdrehmoment:
Befestigungsmutter max. 0,25 Nm
Anschluss Details 1:
Die Universalanschlüsse ermöglichen die Montage der Geräte auf Leiterplatten, sie sind auch als Löt- oder Steckanschlüsse verwendbar.
Für diese Anschlüsse bieten wir Stecksockel an, welche, auf einer Leiterplatte eingelötet, eine steckbare Verbindung mit der Taste ermöglichen.
Drahtquerschnitt:
Max. Drahtdurchmesser 2 Drähte à 1 mm
Max. Litzenquerschnitt 2 Litzen à 0,75 mm²
Gewicht:
0.016 kg
Umgebungsbedingungen
IP-Frontschutzart:
IP67, gemäss DIN EN 60529
Einsatztemperatur:
– 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
Lagertemperatur:
– 40 °C … + 85 °C
Schockfestigkeit:
Max. 150 m / s², Impulsbreite 11 ms, 3-Achsen, (halbsinusförmig nach EN IEC 60068-2-27)
Zertifikate
Konformitäten:
2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Vorsatz, ausleuchtbar, rund, 2 S, Impuls, Universalanschluss, 2 x 0,5 mm, IP67, gemäss DIN EN 60529
Gehäuse Farbe:
Schwarz
Schaltschemas:
Schaltschemas

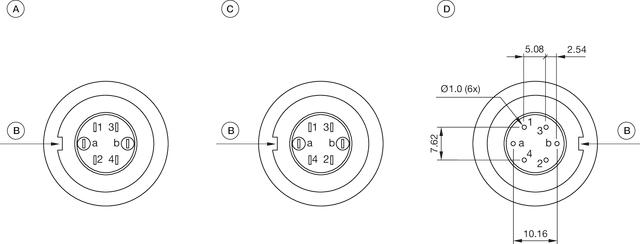

Bauteilelayouts:
Bauteilelayouts
A = Anschlüsse (Rückseite)
B = Verdrehschutz
C = Diodenblock
D = Bohrplan (Bauteilseite)

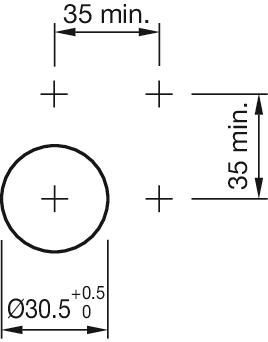

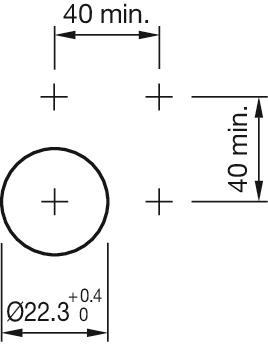

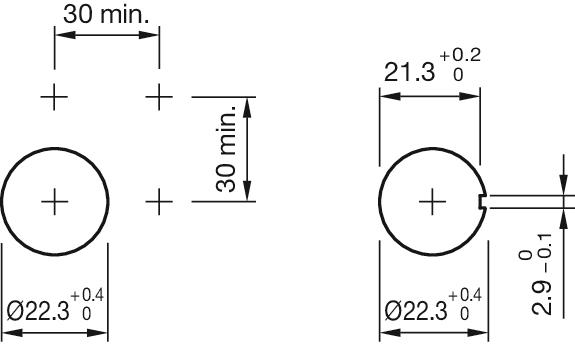

Einbauöffnungen:
Einbauöffnungen
Einbauöffnungen
Einbauöffnungen
Einbauöffnungen

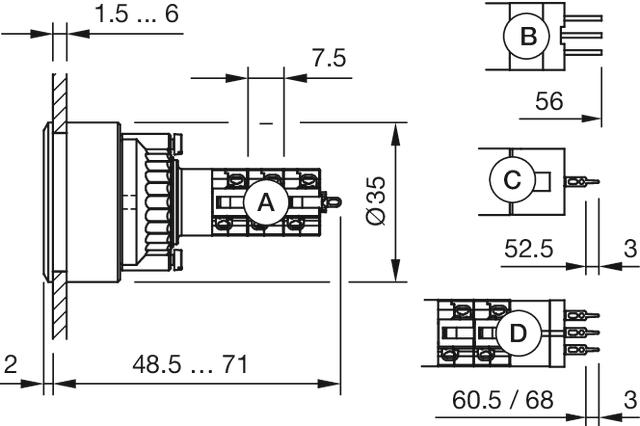

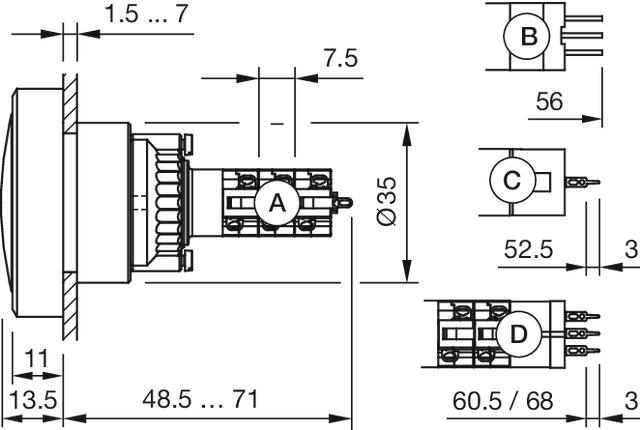

Abmessungen:
Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss

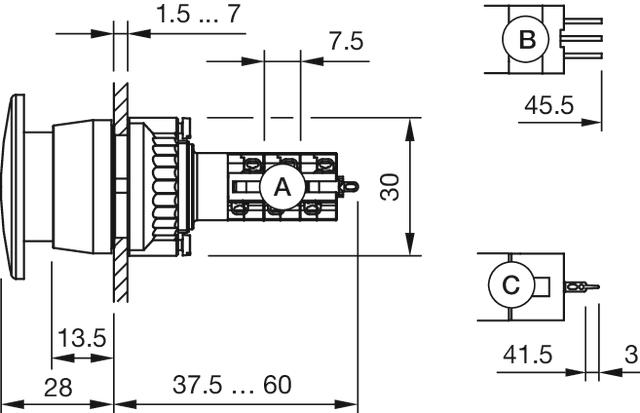

Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm

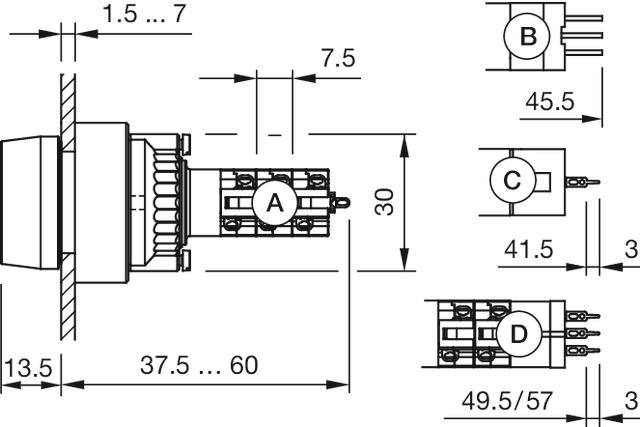

Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss

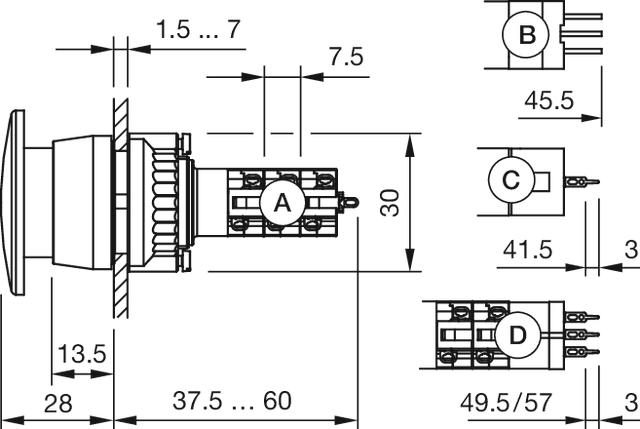

Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
14-955.4

14-955.4

Frontrahmen

Front
Frontabmessung:
Ø 35 mm
Frontform:
rund
Frontrahmen Farbe:
Schwarz
Frontrahmen Material:
Aluminium
Frontrahmen Ausführung:
Mit transparenter Silikon-Membrane
Montage
Einbauöffnung:
Ø 30,5 mm
Montage-Typ:
Paneel-Montage
Mechanische Kennwerte
Gewicht:
0.015 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Frontrahmen, Ø 35 mm, Schwarz, Aluminium
Abmessung:
Ø 35 mm
Gehäuse Farbe:
Schwarz
Gehäuse Material:
Kunststoff
Produkteigenschaften:
Mit transparenter Silikon-Membrane
Hinweise:
Frontring mit einem Anzugsdrehmoment von 0,4 Nm auf Vorsatz montieren
Vor dem Zusammenbau entfernen Sie die Flachdichtung der Taste
Bei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen
Einbauöffnungen:
Einbauöffnungen
Dateien herunterladen
Wo kaufen
In den Warenkorb
10-2112.1062

10-2112.1062

Single-LED

Bedien-/Anzeigeteil
Leuchtmittel Farbe:
Rot
Elektrische Kennwerte
Betriebsspannung:
24 V AC/DC +10%
Betriebsstrom:
7 - 14 mA ±15 %
Lichtstärke:
330 mcd
Mechanische Kennwerte
Gewicht:
0.001 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Single-LED, T5.5, Rot, 24 V AC/DC +10%
Hinweise:
Für LED-Element Einbau siehe Anwendungsrichtlinien, LED Polarität
Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)
Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werden
Lichtstärkedaten der verwendeten LEDs bei DC-Betrieb
Elektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessen
Die aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigt
Technologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
Bei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werden
Schaltschemas:
Schaltschemas
Abmessungen:
Abmessungen
Dateien herunterladen
Wo kaufen
In den Warenkorb
