Drucktaste
https://www.eao.com/p/fff6b4c2

Leuchtdrucktaste, Baureihe 14, Ø 29 mm, ausgeleuchtet, erhaben, 1 S, Gold, IP67, Universalanschluss, 2 x 0,5 mm

  • 704.602.5
  • 704.609.9
  • 14-475.036
  • 704.600.9
  • 10-2112.1069

  • Druckhaube Typ
  • Druckhaube Farbe
704.602.5
  • Textplatte Ausleuchtung
  • Textplatte Optik
  • Textplatte Farbe
704.609.9
  • Schaltfunktion
  • Schaltleistung
  • Schaltsystem
  • Anschluss
  • Kontakte Konfiguration
14-475.036
  • Frontrahmen Farbe
  • Frontrahmen Material
704.600.9
  • Betriebsspannung
  • Leuchtmittel Farbe
10-2112.1069
Füge Zubehör & Werkzeuge hinzu
Zum Vergleich hinzufügen
In den Warenkorb
Ihr Produkt:
704.602.5
704.609.9
14-475.036
704.600.9
10-2112.1069

704.602.5~10-2112.1069~14-475.036~704.600.9~704.609.9

Leuchtdrucktaste, Baureihe 14, Ø 29 mm, ausgeleuchtet, erhaben, 1 S, Gold, IP67, Universalanschluss, 2 x 0,5 mm

Produktsortiment
HMI Funktion:
Leuchtdrucktaste
Baureihe:
Baureihe 14
Front
Frontabmessung:
Ø 29 mm
Frontform:
rund
Frontrahmen Farbe:
Natur
Frontrahmen Material:
Edelstahl
Montage
Bauform:
erhaben
Einbauöffnung:
Ø 22,5 mm
Montage-Typ:
Paneel-Montage
Bedien-/Anzeigeteil
Druckhaube Farbe:
Grün
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
flach
Druckhaube Optik:
transparent
Druckhaube Typ:
bündig mit Frontrahmen
Textplatte Farbe:
Weiss
Textplatte Optik:
transluzent
Textplatte Ausleuchtung:
ausleuchtbar
Leuchtmittel Farbe:
Weiss
Ausleuchtungsform:
Front
Elektrische Kennwerte
Schaltspannung und Schaltstrom:
100 mA bei 42 VAC/VDC
Kontakte Konfiguration:
1 S
Betriebsspannung:
24 V AC/DC +10%
Betriebsstrom:
2,5 - 5 mA ±15 %
Schaltleistung:
42 V @ 0,1 A
Lichtstärke:
750 mcd
Mechanische Kennwerte
Anschluss:
Universalanschluss, 2 x 0,5 mm
Kontaktmaterial:
Gold
Schaltfunktion:
Rast
Schaltsystem:
Low-Levelelement
Anzugsdrehmoment:
Befestigungsmutter max. 0,25 Nm
Gesamtgewicht:
0.032 kg
Umgebungsbedingungen
IP-Frontschutzart:
IP67
Einsatztemperatur:
– 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
Weitere
Gehäuse Farbe:
Schwarz
Schaltschemas:
Schaltschemas
Schaltschemas
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 5 COMPONENTS:
704.602.5

704.602.5

Druckhaube

Front
Frontform:
rund
Bedien-/Anzeigeteil
Druckhaube Farbe:
Grün
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
flach
Druckhaube Optik:
transparent
Druckhaube Typ:
bündig mit Frontrahmen
Ausleuchtungsform:
Front
Mechanische Kennwerte
Gewicht:
0.001 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Druckhaube, Ø 23,7 mm, ausleuchtbar, Grün, flach, Kunststoff
Abmessung:
Ø 23,7 mm
Hinweise:
Zur Erreichung von IP67, Textplatte Art.-Nr. 704.609.9 verwenden
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.609.9

704.609.9

Textplatte

Bedien-/Anzeigeteil
Textplatte Farbe:
Weiss
Textplatte Optik:
transluzent
Textplatte Ausleuchtung:
ausleuchtbar
Mechanische Kennwerte
Gewicht:
0 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Textplatte, Ø 20 mm, ausleuchtbar, Weiss, Kunststoff, transluzent
Abmessung:
Ø 20 mm
Hinweise:
zu Druckhaube rund flach
Dateien herunterladen
Wo kaufen
In den Warenkorb
14-475.036

14-475.036

Vorsatz

Front
Frontform:
rund
Montage
Montage-Typ:
Paneel-Montage
Bedien-/Anzeigeteil
Druckhaube Ausleuchtung:
ausleuchtbar
Elektrische Kennwerte
Schaltspannung und Schaltstrom:
100 mA bei 42 VAC/VDC
Kontakte:
1 S
Schaltleistung:
42 V @ 0,1 A
Spannungsfestigkeit:
3000 VAC, 50 Hz, 1 Minute zwischen allen Anschlüssen und Erde, gemäss EN/IEC 61058-1
Schutzklasse:
II
Mechanische Kennwerte
Anschluss:
Universalanschluss, 2 x 0,5 mm
Kontaktmaterial:
Gold
Schaltfunktion:
Rast
Schaltsystem:
Low-Levelelement
Schaltsystem Zusatztext:
Dieses Low-Level-Schaltelement wurde für kleine Schaltleistungen und elektronische Schaltkreise entwickelt. Der Schaltmechanismus garantiert sicheres Schalten auch in Bereichen einiger μA/μV bis 100 mA/42 VAC/DC.
Einfachunterbrechender Tastkontakt, Öffner oder Schliesser mit 4 unabhängigen Kontaktpunkten. 2 Tastkontakte pro Schaltelement, Kombination von Öffner und Schliesser möglich.
Besondere Eigenschaften sind hohe Lebensdauer, extrem niedere Prellzeit und stabile Übergangswiderstände.
Mechanische Lebensdauer:
1 Mio. Schaltzyklen
Betätigungskraft:
3 N … 4 N, abhängig von der Anzahl Schaltelemente
Betätigungsweg:
3 mm
Anzugsdrehmoment:
Befestigungsmutter max. 0,25 Nm
Anschluss Details 1:
Die Universalanschlüsse ermöglichen die Montage der Geräte auf Leiterplatten, sie sind auch als Löt- oder Steckanschlüsse verwendbar.
Für diese Anschlüsse bieten wir Stecksockel an, welche, auf einer Leiterplatte eingelötet, eine steckbare Verbindung mit der Taste ermöglichen.
Drahtquerschnitt:
Max. Drahtdurchmesser 2 Drähte à 1 mm
Max. Litzenquerschnitt 2 Litzen à 0,75 mm²
Gewicht:
0.016 kg
Umgebungsbedingungen
IP-Frontschutzart:
IP67, gemäss DIN EN 60529
Einsatztemperatur:
– 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
Lagertemperatur:
– 40 °C … + 85 °C
Schockfestigkeit:
Max. 150 m / s², Impulsbreite 11 ms, 3-Achsen, (halbsinusförmig nach EN IEC 60068-2-27)
Zertifikate
Konformitäten:
2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Vorsatz, ausleuchtbar, rund, 1 S, Rast, Universalanschluss, 2 x 0,5 mm, IP67, gemäss DIN EN 60529
Gehäuse Farbe:
Schwarz
Schaltschemas:
Schaltschemas

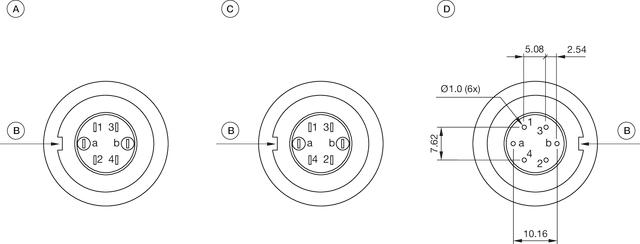

Bauteilelayouts:
Bauteilelayouts
A = Anschlüsse (Rückseite)
B = Verdrehschutz
C = Diodenblock
D = Bohrplan (Bauteilseite)

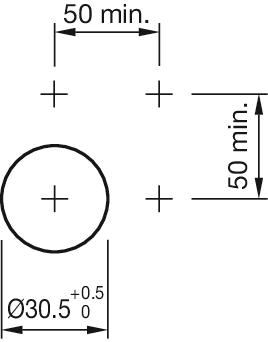

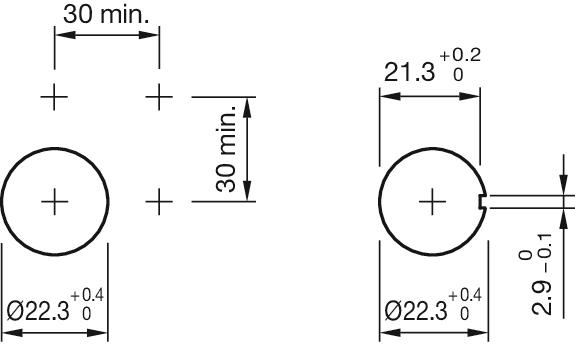

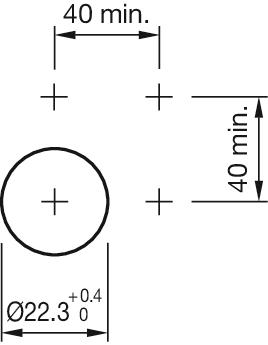

Einbauöffnungen:
Einbauöffnungen
Einbauöffnungen
Einbauöffnungen
Einbauöffnungen

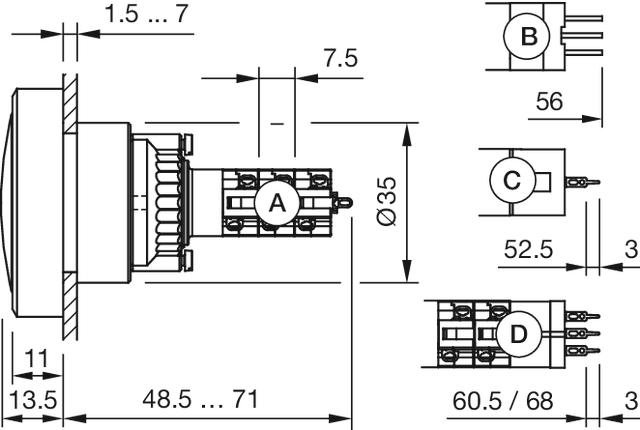

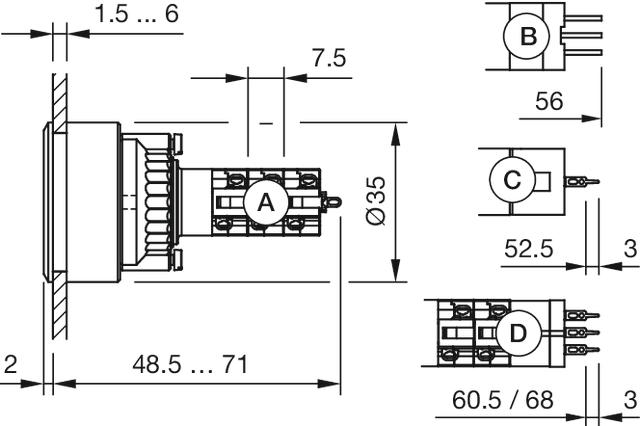

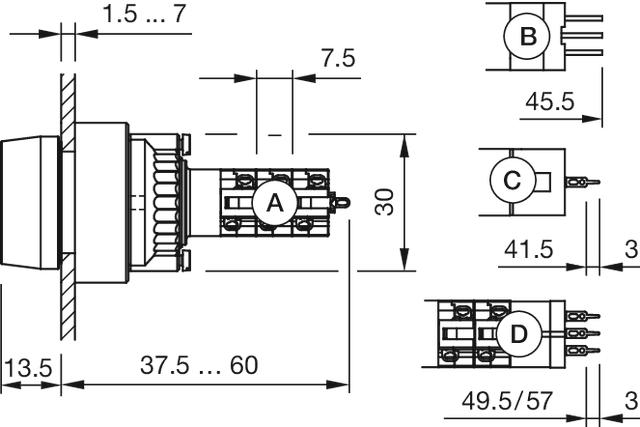

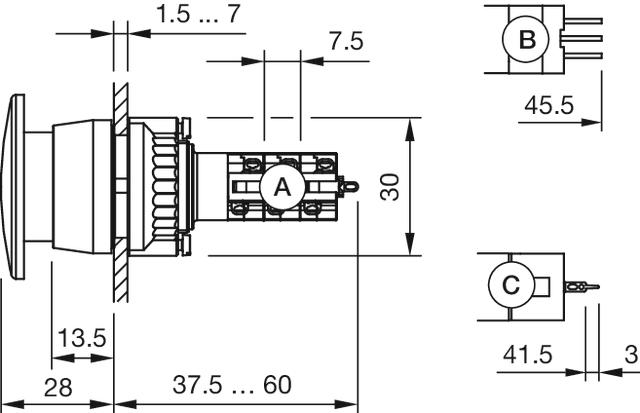

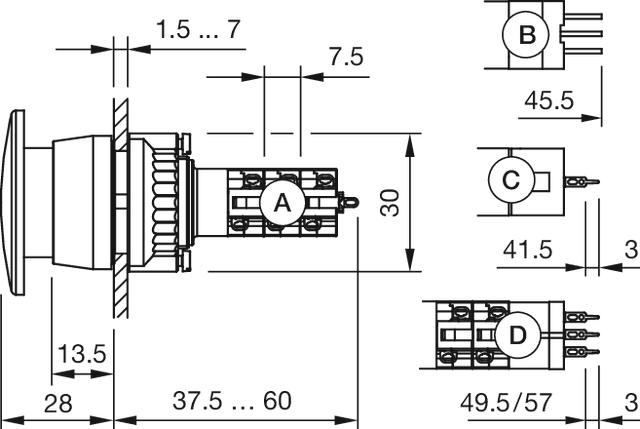

Abmessungen:
Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
Abmessungen
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.600.9

704.600.9

Frontrahmen

Front
Frontabmessung:
Ø 29 mm
Frontform:
rund
Frontrahmen Farbe:
Natur
Frontrahmen Material:
Edelstahl
Montage
Montage-Typ:
Paneel-Montage
Mechanische Kennwerte
Gewicht:
0.014 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Frontrahmen, Ø 29 mm, Natur, Edelstahl
Abmessung:
Ø 29 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
10-2112.1069

10-2112.1069

Single-LED

Bedien-/Anzeigeteil
Leuchtmittel Farbe:
Weiss
Elektrische Kennwerte
Betriebsspannung:
24 V AC/DC +10%
Betriebsstrom:
2,5 - 5 mA ±15 %
Lichtstärke:
750 mcd
Mechanische Kennwerte
Gewicht:
0.001 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Single-LED, T5.5, Weiss, 24 V AC/DC +10%
Hinweise:
Für LED-Element Einbau siehe Anwendungsrichtlinien, LED Polarität
Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)
Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werden
Lichtstärkedaten der verwendeten LEDs bei DC-Betrieb
Elektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessen
Die aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigt
Technologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
Bei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werden
Schaltschemas:
Schaltschemas
Abmessungen:
Abmessungen
Dateien herunterladen
Wo kaufen
In den Warenkorb
Cookie-Zustimmung
