Leuchtmelder
https://www.eao.com/p/f5da801d

Leuchtmelder, Baureihe 04, Ø 35 mm, flach, IP65, Schraubanschluss

  • 704.602.2
  • 704.609.9
  • 704.633.1
  • 704.955.1
  • 704.950.5
  • 704.950.0
  • 10-2509.1149

  • Druckhaube Typ
  • Druckhaube Farbe
704.602.2
  • Textplatte Ausleuchtung
  • Textplatte Optik
  • Textplatte Farbe
704.609.9
704.633.1
  • Frontrahmen Material
  • Frontrahmen Farbe
704.955.1
  • Material
704.950.5
  • Anschluss
704.950.0
  • Leuchtmittel Farbe
  • Betriebsspannung
  • Betriebsspannung Art
10-2509.1149
Füge Zubehör & Werkzeuge hinzu
Zum Vergleich hinzufügen
In den Warenkorb
Ihr Produkt:
704.602.2
704.609.9
704.633.1
704.955.1
704.950.5
704.950.0
10-2509.1149

704.602.2~10-2509.1149~704.609.9~704.633.1~704.950.0~704.950.5~704.955.1

Leuchtmelder, Baureihe 04, Ø 35 mm, flach, IP65, Schraubanschluss

Produktsortiment
HMI Funktion:
Leuchtmelder
Baureihe:
Baureihe 04
Front
Frontabmessung:
Ø 35 mm
Frontform:
rund
Frontrahmen Farbe:
Natur
Frontrahmen Material:
Aluminium
Frontrahmen Ausführung:
flach
Montage
Bauform:
flach
Einbauöffnung:
Ø 30,5 mm
Montage-Typ:
Paneel-Montage
Bedien-/Anzeigeteil
Druckhaube Farbe:
Rot
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
flach
Druckhaube Optik:
transparent
Druckhaube Typ:
bündig mit Frontrahmen
Textplatte Farbe:
Weiss
Textplatte Optik:
transluzent
Textplatte Ausleuchtung:
ausleuchtbar
Leuchtmittel Farbe:
Weiss
Ausleuchtungsform:
Front
Elektrische Kennwerte
Betriebsspannung:
12 V AC/DC +10%
Betriebsstrom:
8 mA ±15 %
Lichtstärke:
1200 mcd
Mechanische Kennwerte
Anschluss:
Schraubanschluss
Schaltstufen:
2 Stellungen
Anzugsdrehmoment:
Max. 0,40 … 0,50 Nm
Gesamtgewicht:
0.053 kg
Umgebungsbedingungen
IP-Frontschutzart:
IP65
Einsatztemperatur:
– 40 °C … + 55 °C
Schwingfestigkeit:
Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
Weitere
Material:
Kunststoff
Gehäuse Farbe:
Grau
Gehäuse Material:
Kunststoff
Schaltschemas:
Schaltschemas
Schaltschemas
Schaltschemas
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 7 COMPONENTS:
704.602.2

704.602.2

Druckhaube

Front
Frontform:
rund
Bedien-/Anzeigeteil
Druckhaube Farbe:
Rot
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
flach
Druckhaube Optik:
transparent
Druckhaube Typ:
bündig mit Frontrahmen
Ausleuchtungsform:
Front
Mechanische Kennwerte
Gewicht:
0.001 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Druckhaube, Ø 23,7 mm, ausleuchtbar, Rot, flach, Kunststoff
Abmessung:
Ø 23,7 mm
Hinweise:
Zur Erreichung von IP67, Textplatte Art.-Nr. 704.609.9 verwenden
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.609.9

704.609.9

Textplatte

Bedien-/Anzeigeteil
Textplatte Farbe:
Weiss
Textplatte Optik:
transluzent
Textplatte Ausleuchtung:
ausleuchtbar
Mechanische Kennwerte
Gewicht:
0 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Textplatte, Ø 20 mm, ausleuchtbar, Weiss, Kunststoff, transluzent
Abmessung:
Ø 20 mm
Hinweise:
zu Druckhaube rund flach
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.633.1

704.633.1

Vorsatz

Montage
Montage-Typ:
Paneel-Montage
Elektrische Kennwerte
Normen:
Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1
Mechanische Kennwerte
Gewicht:
0.008 kg
Umgebungsbedingungen
IP-Schutzart:
IP65 frontseitig
Einsatztemperatur:
– 40 °C … + 55 °C
Lagertemperatur:
– 40 °C … + 85 °C
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Vorsatz
Gehäuse Farbe:
Grau
Gehäuse Material:
Kunststoff
Schaltschemas:
Schaltschemas
Einbauöffnungen:
Einbauöffnungen
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm
Einbauöffnungen
A = Schraubanschluss
B = Federkraftklemme (PIT)
Einbauöffnungen
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm
Einbauöffnungen
A = Schraubanschluss
B = Federkraftklemme (PIT)
Abmessungen:
Abmessungen
A = Schraubanschluss
Abmessungen
X = Schraubanschluss
Abmessungen
A = Schraubanschluss
Abmessungen
A = Schraubanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.955.1

704.955.1

Frontrahmen-Set

Front
Frontabmessung:
Ø 35 mm
Frontform:
rund
Frontrahmen Farbe:
Natur
Frontrahmen Material:
Aluminium
Frontrahmen Ausführung:
flach
Montage
Einbauöffnung:
Ø 30,5 mm
Montage-Typ:
Paneel-Montage
Mechanische Kennwerte
Gewicht:
0.016 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Frontrahmen-Set, Ø 35 mm, Natur, Aluminium
Abmessung:
Ø 35 mm
Gehäuse Farbe:
Natur
Gehäuse Material:
Aluminium
Hinweise:
Bei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen
Einbauöffnungen:
Einbauöffnungen
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6.3 x 0.8 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.950.5

704.950.5

Bayonett-Flansch

Montage
Montage-Typ:
Paneel-Montage
Mechanische Kennwerte
Anzugsdrehmoment:
Max. 0,40 … 0,50 Nm
Gewicht:
0.01 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Bayonett-Flansch, Kunststoff
Material:
Kunststoff
Abmessungen:
Abmessungen
für Art.-Nr. 704.950.5
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.950.0

704.950.0

Lampenblock

Elektrische Kennwerte
Normen:
Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1/DIN EN 60947-5-1
Mechanische Kennwerte
Anschluss:
Schraubanschluss
Schaltstufen:
2 Stellungen
Anzugsdrehmoment:
Schraubanschluss 0,5 Nm
Drahtquerschnitt:
Max. Drahtquerschnitt 2 mm x 2,5 mm²
Abisolierung Draht 10 mm
Max. Litzenquerschnitt 2 mm x 1,5 mm²
Litzen nur mit Aderendhülsen von 10 mm Länge verwenden
Bei der Verkabelung ist auf jeder Seite nur eine Polarität erlaubt.
Gewicht:
0.016 kg
Umgebungsbedingungen
IP-Schutzart:
IP00
Einsatztemperatur:
– 40 °C … + 55 °C
Lagertemperatur:
– 40 °C … + 85 °C
Schockfestigkeit:
Max. 300 m/s² Impulsbreite 11 ms, (halbsinusförmig, EN IEC 60068-2-27)
Schwingfestigkeit:
Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
Klimafestigkeit:
Relative Feuchtigkeit, max. 95%, nicht kondensierend
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Lampenblock, Kunststoff, Schraubanschluss
Gehäuse Material:
Kunststoff
Hinweise:
Beim Verwenden des Lampenblocks sind die Anwendungsrichtlinien zu beachten.
Schaltschemas:
Schaltschemas
Abmessungen:
Abmessungen
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
10-2509.1149

10-2509.1149

Single-LED

Bedien-/Anzeigeteil
Leuchtmittel Farbe:
Weiss
Elektrische Kennwerte
Betriebsspannung:
12 V AC/DC +10%
Betriebsstrom:
8 mA ±15 %
Lichtstärke:
1200 mcd
Mechanische Kennwerte
Gewicht:
0.002 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Single-LED, BA9s, Weiss, 12 V AC/DC +10%
Leuchtmittel Art:
Single-LED
Hinweise:
Die aufgeführten 6 V DC, 24 V DC Bi-colour, 130 V AC, 130 V DC und 230 V AC Typen sind alle mit einer Verpolungsschutzdiode gefertigt
Die aufgeführten 12, 24, 28, 48 VAC/DC Typen sind alle mit einem Brückengleichrichter gefertigt
Die aufgeführten 130 VAC Typen sind zum direkten Anschluss an die Versorgungsspannung von 130 VAC dimensioniert
Ein Betrieb an einer höheren Versorgungsspannung mittels handelsüblichen Lampenfassungselemente mit integriertem Vorwiderstand, ist nicht zulässig
Wird die 24 VDC Bi-colour Lampe mit normaler Polarität angesteuert (Plus am Mittelabgriff) leuchtet die erst genannte Farbe. Bei umgekehrt angeschlossener Polarität leuchtet die zweite Farbe
Lichtstärkedaten der verwendeten LEDs bei DC-Betrieb
Elektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessen
Technologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
Schaltschemas:
Schaltschemas

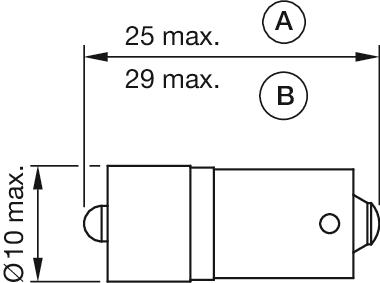

Abmessungen:
Abmessungen
A = (standard)
B = (super hell)
Dateien herunterladen
Wo kaufen
In den Warenkorb
Cookie-Zustimmung
Unsere Website verwendet Cookies. Weitere Informationen zu Cookies auf dieser Website finden Sie in unserer Datenschutzerklärung und mehr über uns im Impressum. Sie können Ihre Einstellungen jederzeit in der Datenschutzerklärung ändern.
Alle akzeptieren
Nicht erforderliche ablehnen
Einstellungen verwalten
