Schlüsselnockenschalter, Baureihe 04, Ø 35 mm, flach, 2 S, Schraubanschluss
- 704.123.018KN
- 704.900.3
- Kontaktmaterial
- Schaltsystem
- Anschluss
- Schaltleistung
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
- HMI Funktion:
- Schlüsselnockenshalter
- Baureihe:
- Baureihe 04
Front
- Frontabmessung:
- Ø 35 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 30,5 mm
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Gemäss EN IEC 60947-5-1
Spannung
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
Gemäss UL 60947-5-1
Spannung
Strom
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
Bei Spannungen grösser als Ue = 400 V
darf ein Rastermass von 35 mm x 50 mm
nicht unterschritten werden
- Kontakte Konfiguration:
- 2 S
- Schaltleistung:
- 500 V AC @ 10 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Thermischer Strom Ith:
- 10 A Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Rast - Ruhe (a)
- Schaltsystem:
- Sprungschaltelement
- Anzugsdrehmoment:
- Schraubanschluss 0,5 Nm
- Gesamtgewicht:
- 0.127 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Schwingfestigkeit:
- 100 m/s² von 10 Hz … 500 Hz, Amplitude 0,75 mm, (sinusförmig gemäss DIN EN 60068-2-6)
Weitere
- max. Anzahl Schaltelemente:
- 1
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 2 COMPONENTS:
Front
- Frontabmessung:
- Ø 35 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 30,5 mm
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Schaltfunktion:
- Rast - Ruhe (a)
- Gewicht:
- 0.098 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 30,5 mm, Ø 35 mm, rund, Natur, Aluminium, Rast - Ruhe (a)
- Hinweise:
- Standardschloss Ronis 251
- max. Anzahl Schaltelemente:
- 1

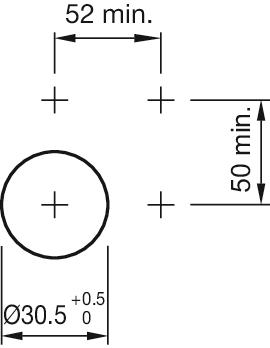

- Einbauöffnungen:

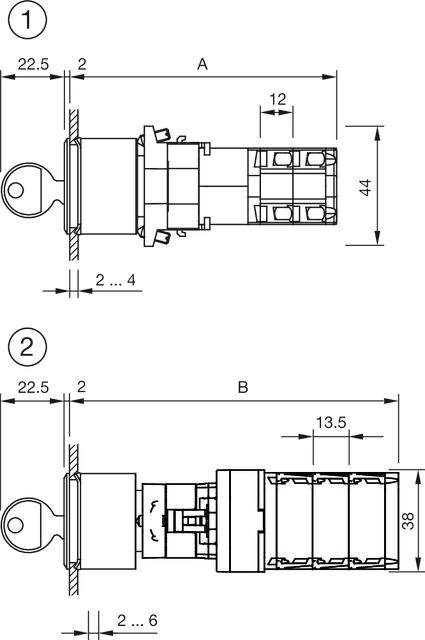

- Abmessungen:
1 = Kraus & Naimer Schaltelement
A = (Anzahl Fluchten x 12) + 66,5 mm
2 = Santon Schaltelement
B = (Anzahl Fluchten x 13,5) + 65,5 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Produktsortiment
- Status Produkt:
- Not Recommended for new design
- Nachfolgeprodukt:
- https://www.eao.com/c/704.900.3-1
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Gemäss EN IEC 60947-5-1
Spannung
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
Gemäss UL 60947-5-1
Spannung
Strom
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
Bei Spannungen grösser als Ue = 400 V
darf ein Rastermass von 35 mm x 50 mm
nicht unterschritten werden
- Kontakte:
- 2 S
- Bemessungs-Stosspannungs-Festigkeit Uimp:
- 4 kV, gemäss EN/IEC 60947-5-1
- Bemessungs-Isolationsspannung Ui:
- 500 V
- Empfohlene Minimalbetriebsdaten:
Gold-Silberkontakte
Spannung
5 VDC
24 VDC
110 VDC
Strom
15 mA
5 mA
2 mA
Hartsilberkontakte
Spannung
24 VDC
110 VDC
Strom
50 mA
10 mA
- Schaltleistung:
- 500 V AC @ 10 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Verschmutzungsgrad:
- 3
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» EN IEC 60947-5-1
- Thermischer Strom Ith:
- 10 A Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Das doppeltunterbrechende Sprungschaltelement ist mit ein oder zwei voneinander unabhängigen Schaltsystemen als Öffner oder Schliesser ausgerüstet. Das Sprungschaltelement ist mit selbstreinigenden Kontakten bestückt.
- Betätigungskraft:
- 1 Öffner ca. 1,9 N, 1 Schliesser ca. 2 N
- Anzugsdrehmoment:
- Schraubanschluss 0,5 Nm
- Drahtquerschnitt:
- Max. Drahtquerschnitt 2 mm x 2,5 mm²Abisolierung Draht 10 mmMax. Litzenquerschnitt 2 mm x 1,5 mm²Litzen nur mit Aderendhülsen von 10 mm Länge verwendenBei der Verkabelung ist auf jeder Seite nur eine Polarität erlaubt.
- Gewicht:
- 0.029 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP00
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- 300 m/s², Impulsbreite 11 ms, 3-Achsen, (Einzelstösse, halbsinusförmig nach DIN EN 60068-2-27)
- Schwingfestigkeit:
- 100 m/s² von 10 Hz … 500 Hz, Amplitude 0,75 mm, (sinusförmig gemäss DIN EN 60068-2-6)
- Klimafestigkeit:
- Relative Feuchtigkeit, max. 95%, nicht kondensierend
Zertifikate
- Approbationen:
- CB (IEC 60947-5-1), cULus, DNV, EAC, NFF, VDE
- Konformitäten:
- CE, CCC, UKCA
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement - Nicht empfohlen für Neuentwicklungen, Sprungschaltelement, 500 V AC @ 10 A, Silber, 2 S, Schraubanschluss
- Hinweise:
- Beim Verwenden des Schaltelements sind die Anwendungsrichtlinien zu beachten.Für das dritte Schaltelement ist der Klemmenbezeichnungseinsatz separat zu bestellenEinsatztemperatur: Andere Temperaturen auf Anfrage
- Schaltschemas:
- Abmessungen:
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm
