Steckschlüsselschalter 3 Stellungen, Schaffnertaste, Baureihe 04, Ø 38 mm, flach, 1 S, Schraubanschluss
- 704.095.0T28N
- 704.910.1-1
- Kontaktmaterial
- Schaltleistung
- Anschluss
- Schaltsystem
- Kontakte Konfiguration
- HMI Funktion:
- Steckschlüsselschalter
- Baureihe:
- Baureihe 04
- Frontabmessung:
- Ø 38 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Edelstahl
- Bauform:
- flach
- Einbauöffnung:
- Ø 33 mm
- Montage-Typ:
- Paneel-Montage
- Schaltspannung und Schaltstrom:
Gemäss DIN EN IEC 60947-5-1
Spannung
DC13
AC15
24 V
4,0 A
8,0 A
60 V
1,5 A
8,0 A
110 V
1,0 A
120 V
8,0 A
230 V
0,4 A
7,0 A
400 V
0,2 A
5,0 A
500 V
0,15 A
4,0 A
Gemäss UL 60947-5-1
Spannung
Strom
24 VDC
4,0 A, Pilot duty
60 VDC
1,5 A, Pilot duty
120 VDC
1,0 A, Pilot duty
240 VDC
0,4 A, Pilot duty
415 VDC
0,2 A, Pilot duty
480 VDC
0,14A, Pilot duty
120 VAC
8,0 A, Pilot duty
240 VAC
7,0 A, Pilot duty
415 VAC
5,0 A, Pilot duty
480 VAC
4,0 A, Pilot duty
Bei Spannungen grösser als Ue = 400 V
darf ein Rastermass von 35 mm x 50 mm
nicht unterschritten werden
- Kontakte Konfiguration:
- 1 S
- Schaltleistung:
- 500 V AC @ 10 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen (500 VAC, 10 A)
- Thermischer Strom Ith:
- Max. Strom nach EN IEC 60947-5-1 10 A
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Impuls - Ruhe - Impuls
- Schaltsystem:
- Tastschaltelement
- Schaltstufen:
- 3 Stellungen
- Schaltwinkel:
- 42° links / 42° rechts
- Anzugsdrehmoment:
- Schraubanschluss 0,8 Nm
- Gesamtgewicht:
- 0.216 kg
- IP-Frontschutzart:
- IP67
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Schwingfestigkeit:
- (sinusoidal) 100 m/s² at 10 Hz…500 Hz, as per DIN EN 60068-2-6 Broad noise (RMS) as per DIN EN 61373, class 1B
- max. Anzahl Schaltelemente:
- 2
- Schaltschemas:
- Frontabmessung:
- Ø 38 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Edelstahl
- Bauform:
- flach
- Einbauöffnung:
- Ø 33 mm
- Montage-Typ:
- Paneel-Montage
- Schaltfunktion:
- Impuls - Ruhe - Impuls
- Schaltstufen:
- 3 Stellungen
- Schaltwinkel:
- 42° links / 42° rechts
- Mechanische Lebensdauer:
- ≤250 000 Schaltzyklen
- Gewicht:
- 0.195 kg
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Kurzbeschreibung:
- Vorsatz, Ø 33 mm, Ø 38 mm, rund, Natur, Edelstahl, Impuls - Ruhe - Impuls
- Hinweise:
- Max. 2 Schaltelemente aufschnappbar
- max. Anzahl Schaltelemente:
- 1
- Schaltstellungen:
- Schaltschemas:

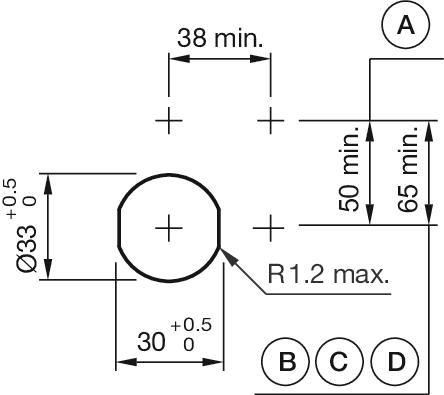

- Einbauöffnungen:
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm- Abmessungen:
A = Schraubanschluss
- Schaltspannung und Schaltstrom:
Gemäss DIN EN IEC 60947-5-1
Spannung
DC13
AC15
24 V
4,0 A
8,0 A
60 V
1,5 A
8,0 A
110 V
1,0 A
120 V
8,0 A
230 V
0,4 A
7,0 A
400 V
0,2 A
5,0 A
500 V
0,15 A
4,0 A
Gemäss UL 60947-5-1
Spannung
Strom
24 VDC
4,0 A, Pilot duty
60 VDC
1,5 A, Pilot duty
120 VDC
1,0 A, Pilot duty
240 VDC
0,4 A, Pilot duty
415 VDC
0,2 A, Pilot duty
480 VDC
0,14A, Pilot duty
120 VAC
8,0 A, Pilot duty
240 VAC
7,0 A, Pilot duty
415 VAC
5,0 A, Pilot duty
480 VAC
4,0 A, Pilot duty
Bei Spannungen grösser als Ue = 400 V
darf ein Rastermass von 35 mm x 50 mm
nicht unterschritten werden
- Kontakte:
- 1 S
- Bemessungs-Stosspannungs-Festigkeit Uimp:
- 4 kV
- Bemessungs-Isolationsspannung Ui:
- 500 V
- Empfohlene Minimalbetriebsdaten:
Gold-Silberkontakte
Spannung
24 VDC
110 VDC
Strom
5 mA
2 mA
Hartsilberkontakte
Spannung
24 VDC
110 VDC
Strom
50 mA
10 mA
- Schaltleistung:
- 500 V AC @ 10 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen (500 VAC, 10 A)
- Verschmutzungsgrad:
- 3
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN IEC UL 60947-5-1
- Thermischer Strom Ith:
- Max. Strom nach EN IEC 60947-5-1 10 A
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltsystem:
- Tastschaltelement
- Schaltsystem Zusatztext:
- Das doppeltunterbrechende Tastschaltelement ist mit ein oder zwei voneinander unabhängigen Schaltsystemen als Öffner oder Schliesser ausgerüstet. Der Öffnerkontakt ist zwangsöffnend.Tastschaltelement als zwangsläufiger Schaltkontakt eignet sich hervorragend für grössere Schaltvermögen.
- Betätigungskraft:
- 1 Öffner ca. 2 N, 1 Schliesser ca. 3 N
- Anzugsdrehmoment:
- Schraubanschluss 0,8 Nm
- Drahtquerschnitt:
- Drahtquerschnitt 0.75 ... 2,5 mm² / AWG 18 bis AWG 14Abisolierung Draht 10 mmMax. Anzahl Draht: 2Litzenquerschnitt 0.5 ... 1,5 mm² / AWG 20 bis AWG 18Litzen nur mit Aderendhülsen von 10 mm Länge verwendenMax. Anzahl Litzen: 2Bei der Verkabelung ist auf jeder Seite nur eine Polarität erlaubt.
- Gewicht:
- 0.02 kg
- IP-Schutzart:
- IP00
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- (Einzelstösse, halbsinusförmig) 300 m/s², Pulsdauer 18ms, nach DIN EN 60068-2-27
- Schwingfestigkeit:
- (sinusoidal) 100 m/s² at 10 Hz…500 Hz, as per DIN EN 60068-2-6 Broad noise (RMS) as per DIN EN 61373, class 1B
- Klimafestigkeit:
- Relative Luftfeuchtigkeit 10 %rh ... 95 %rh (nicht kondensierend) Originalverpackt gemäss DIN EN IEC 60721-3-1 Klasse 1C1
- Approbationen:
- CB (IEC 60947-5-1), cULus, DNV, VDE
- Konformitäten:
- CE, CCC, UKCA
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Kurzbeschreibung:
- Schaltelement - Neue Version, Tastschaltelement, 500 V AC @ 10 A, Silber, 1 S, Schraubanschluss
- Hinweise:
- Beim Verwenden des Schaltelements sind die Anwendungsrichtlinien zu beachten.Für das dritte Schaltelement ist der Klemmenbezeichnungseinsatz separat zu bestellenEinsatztemperatur: Andere Temperaturen auf AnfrageFür Anwendungen mit erhöhtem Schutzbedarf ist ein geeignetes Gehäuse erforderlich. In Nordamerika muss das Produkt dafür in ein Gehäuse gemäß UL 50E Type 2 oder höher eingebaut werden.
- Besondere Anforderungen:
Besondere Anforderungen an zwangsöffnende Hilfsstromschalter
Zwangsöffnungsweg
NOT-HALT 12,5 mm
Mindestkraft
NOT-HALT 50 N (Betätigungskraft,
bei der sicher geschaltet ist)
Max. Weg
NOT-HALT 12,5 mm
- Schaltschemas:

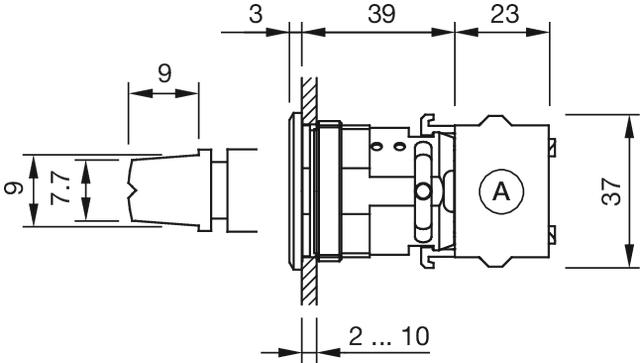

- Abmessungen:
