Drucktaste
https://www.eao.com/p/fe6daf69

Pilzdrucktaste, Baureihe 04, Ø 40 mm, ausgeleuchtet, erhaben, 2 S, Silber, IP65, Schraubanschluss

  • 704.086.2
  • 10-2513.1149
  • 704.918.3-1

  • Druckhaube Farbe
  • Leuchtmittel Farbe
  • Schaltfunktion
704.086.2
  • Betriebsspannung
  • Betriebsspannung Art
10-2513.1149
  • Schaltsystem
  • Schaltleistung
  • Kontaktmaterial
  • Kontakte Konfiguration
704.918.3-1
Füge Zubehör & Werkzeuge hinzu
Zum Vergleich hinzufügen
In den Warenkorb
Ihr Produkt:
704.086.2
10-2513.1149
704.918.3-1

704.086.2~10-2513.1149~704.918.3-1

Pilzdrucktaste, Baureihe 04, Ø 40 mm, ausgeleuchtet, erhaben, 2 S, Silber, IP65, Schraubanschluss

Produktsortiment
HMI Funktion:
Pilzdrucktaste
Baureihe:
Baureihe 04
Front
Frontabmessung:
Ø 40 mm
Frontform:
rund
Frontrahmen Farbe:
Grau
Frontrahmen Material:
Kunststoff
Montage
Bauform:
erhaben
Einbauöffnung:
Ø 22,5 mm
Montage-Typ:
Paneel-Montage
Bedien-/Anzeigeteil
Druckhaube Farbe:
Rot
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
Pilz
Druckhaube Optik:
opak
Leuchtmittel Farbe:
Rot
Elektrische Kennwerte
Schaltspannung und Schaltstrom:

Gemäss DIN EN IEC 60947-5-1

Spannung

DC13

AC15

24 V

4,0 A

8,0 A

60 V

1,5 A

8,0 A

110 V

1,0 A

120 V

8,0 A

230 V

0,4 A

7,0 A

400 V

0,2 A

5,0 A

500 V

0,15 A

4,0 A

Gemäss UL 60947-5-1

Spannung

Strom

24 VDC

4,0 A, Pilot duty

60 VDC

1,5 A, Pilot duty

120 VDC

1,0 A, Pilot duty

240 VDC

0,4 A, Pilot duty

415 VDC

0,2 A, Pilot duty

480 VDC

0,14A, Pilot duty

120 VAC

8,0 A, Pilot duty

240 VAC

7,0 A, Pilot duty

415 VAC

5,0 A, Pilot duty

480 VAC

4,0 A, Pilot duty
Kontakte Konfiguration:
2 S
Betriebsspannung:
28 V AC/DC +10%
Betriebsstrom:
5 mA ±15 %
Schaltleistung:
250 V AC @ 6 A
Elektrische Lebensdauer:
50 000 Schaltzyklen (500 VAC, 10 A)
Lichtstärke:
750 mcd
Thermischer Strom Ith:
Max. Strom nach EN IEC 60947-5-1 6 A
Mechanische Kennwerte
Anschluss:
Schraubanschluss
Kontaktmaterial:
Silber
Schaltfunktion:
Rast
Schaltsystem:
Tastschaltelement
Gesamtgewicht:
0.069 kg
Umgebungsbedingungen
IP-Frontschutzart:
IP65
Einsatztemperatur:
– 40 °C … + 55 °C
Schwingfestigkeit:
(sinusoidal) 100 m/s² at 10 Hz…500 Hz, as per DIN EN 60068-2-6 Broad noise (RMS) as per DIN EN 61373, class 1B
Weitere
Gehäuse Farbe:
Grau
Gehäuse Material:
Kunststoff
max. Anzahl Schaltelemente:
3
Schaltschemas:
Schaltschemas
Schaltschemas
Schaltschemas
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
704.086.2

704.086.2

Vorsatz

Front
Frontabmessung:
Ø 40 mm
Frontform:
rund
Frontrahmen Farbe:
Grau
Frontrahmen Material:
Kunststoff
Montage
Bauform:
erhaben
Montage-Typ:
Paneel-Montage
Bedien-/Anzeigeteil
Druckhaube Farbe:
Rot
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
Pilz
Druckhaube Optik:
opak
Leuchtmittel Farbe:
Rot
Mechanische Kennwerte
Anschluss:
Schraubanschluss
Schaltfunktion:
Rast
Mechanische Lebensdauer:
≤3 Mio. Schaltzyklen
Gewicht:
0.042 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Vorsatz, Ø 40 mm, Pilz, ausleuchtbar, Rot, Kunststoff, opak, rund, Grau, Kunststoff, Rast, Schraubanschluss, Rot
Gehäuse Farbe:
Grau
Gehäuse Material:
Kunststoff
Hinweise:
Max. 3 Schaltelemente aufschnappbar
max. Anzahl Schaltelemente:
3
Schaltschemas:
Schaltschemas

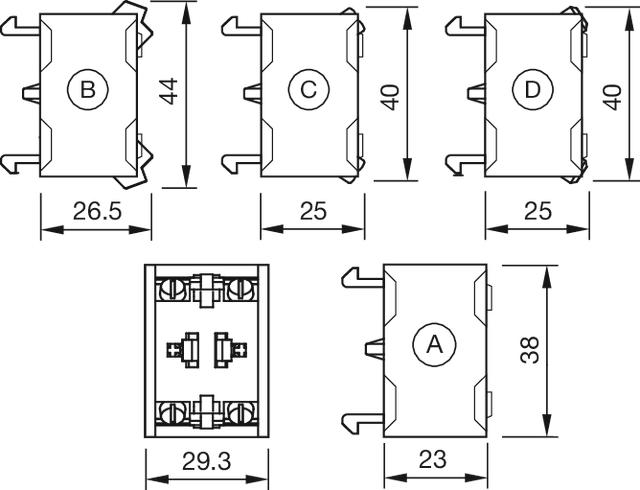

Einbauöffnungen:
Einbauöffnungen
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm

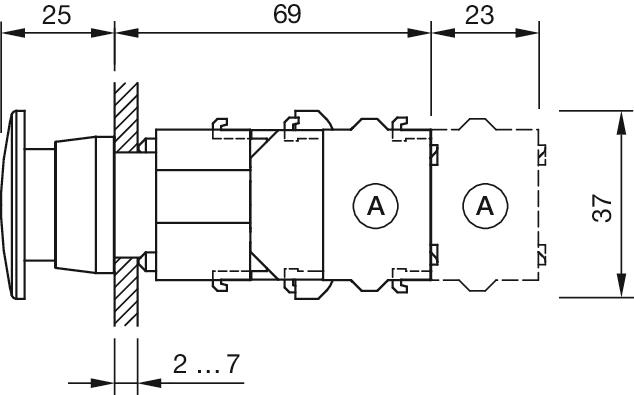

Abmessungen:
Abmessungen
A = Schraubanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
10-2513.1149

10-2513.1149

Single-LED

Bedien-/Anzeigeteil
Leuchtmittel Farbe:
Weiss
Elektrische Kennwerte
Betriebsspannung:
28 V AC/DC +10%
Betriebsstrom:
5 mA ±15 %
Lichtstärke:
750 mcd
Mechanische Kennwerte
Gewicht:
0.002 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Single-LED, BA9s, Weiss, 28 V AC/DC +10%
Leuchtmittel Art:
Single-LED
Hinweise:
Die aufgeführten 6 V DC, 24 V DC Bi-colour, 130 V AC, 130 V DC und 230 V AC Typen sind alle mit einer Verpolungsschutzdiode gefertigt
Die aufgeführten 12, 24, 28, 48 VAC/DC Typen sind alle mit einem Brückengleichrichter gefertigt
Die aufgeführten 130 VAC Typen sind zum direkten Anschluss an die Versorgungsspannung von 130 VAC dimensioniert
Ein Betrieb an einer höheren Versorgungsspannung mittels handelsüblichen Lampenfassungselemente mit integriertem Vorwiderstand, ist nicht zulässig
Wird die 24 VDC Bi-colour Lampe mit normaler Polarität angesteuert (Plus am Mittelabgriff) leuchtet die erst genannte Farbe. Bei umgekehrt angeschlossener Polarität leuchtet die zweite Farbe
Lichtstärkedaten der verwendeten LEDs bei DC-Betrieb
Elektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessen
Technologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
Schaltschemas:
Schaltschemas
Abmessungen:
Abmessungen
A = (standard)
B = (super hell)
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.918.3-1

704.918.3-1

Schaltelement - Neue Version

Elektrische Kennwerte
Schaltspannung und Schaltstrom:

Gemäss DIN EN IEC 60947-5-1

Spannung

DC13

AC15

24 V

4,0 A

8,0 A

60 V

1,5 A

8,0 A

110 V

1,0 A

120 V

8,0 A

230 V

0,4 A

7,0 A

400 V

0,2 A

5,0 A

500 V

0,15 A

4,0 A

Gemäss UL 60947-5-1

Spannung

Strom

24 VDC

4,0 A, Pilot duty

60 VDC

1,5 A, Pilot duty

120 VDC

1,0 A, Pilot duty

240 VDC

0,4 A, Pilot duty

415 VDC

0,2 A, Pilot duty

480 VDC

0,14A, Pilot duty

120 VAC

8,0 A, Pilot duty

240 VAC

7,0 A, Pilot duty

415 VAC

5,0 A, Pilot duty

480 VAC

4,0 A, Pilot duty
Kontakte:
2 S
Bemessungs-Stosspannungs-Festigkeit Uimp:
4 kV
Bemessungs-Isolationsspannung Ui:
500 V
Empfohlene Minimalbetriebsdaten:

Gold-Silberkontakte

Spannung

24 VDC

Strom

5 mA

Hartsilberkontakte

Spannung

24 VDC

Strom

50 mA
Schaltleistung:
250 V AC @ 6 A
Elektrische Lebensdauer:
50 000 Schaltzyklen (500 VAC, 10 A)
Verschmutzungsgrad:
3
Normen:
Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN IEC UL 60947-5-1
Thermischer Strom Ith:
Max. Strom nach EN IEC 60947-5-1 6 A
Mechanische Kennwerte
Anschluss:
Federkraftklemme
Kontaktmaterial:
Silber
Schaltsystem:
Tastschaltelement
Schaltsystem Zusatztext:
Das doppeltunterbrechende Tastschaltelement ist mit ein oder zwei voneinander unabhängigen Schaltsystemen als Öffner oder Schliesser ausgerüstet. Der Öffnerkontakt ist zwangsöffnend.
Tastschaltelement als zwangsläufiger Schaltkontakt eignet sich hervorragend für grössere Schaltvermögen.
Betätigungskraft:
1 Öffner ca. 2 N, 1 Schliesser ca. 3 N
Drahtquerschnitt:
Drahtquerschnitt 0.2 ... 1,0 mm² / AWG 24 bis AWG 18
Abisolierung Draht 8 mm
Max. Anzahl Draht: 2
Litze 0,2 … 0,75 mm² / AWG 24 bis AWG 18
Litzen nur mit Aderendhülsen von 8 mm Länge verwenden
Max. Anzahl Litzen: 2
Bei der Verkabelung ist auf jeder Seite nur eine Polarität erlaubt.
Gewicht:
0.025 kg
Umgebungsbedingungen
IP-Schutzart:
IP20
Einsatztemperatur:
– 40 °C … + 55 °C
Lagertemperatur:
– 40 °C … + 85 °C
Schockfestigkeit:
(Einzelstösse, halbsinusförmig) 300 m/s², Pulsdauer 18ms, nach DIN EN 60068-2-27
Schwingfestigkeit:
(sinusoidal) 100 m/s² at 10 Hz…500 Hz, as per DIN EN 60068-2-6 Broad noise (RMS) as per DIN EN 61373, class 1B
Klimafestigkeit:
Relative Luftfeuchtigkeit 10 %rh ... 95 %rh (nicht kondensierend) Originalverpackt gemäss DIN EN IEC 60721-3-1 Klasse 1C1
Zertifikate
Approbationen:
CB (IEC 60947-5-1), cULus, DNV, VDE
Konformitäten:
CE, CCC, UKCA
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Schaltelement - Neue Version, Tastschaltelement, 250 V AC @ 6 A, Silber, 2 S, Federkraftklemme
Hinweise:
Beim Verwenden des Schaltelements sind die Anwendungsrichtlinien zu beachten.
Für das dritte Schaltelement ist der Klemmenbezeichnungseinsatz separat zu bestellen
Einsatztemperatur: Andere Temperaturen auf Anfrage
Für Anwendungen mit erhöhtem Schutzbedarf ist ein geeignetes Gehäuse erforderlich. In Nordamerika muss das Produkt dafür in ein Gehäuse gemäß UL 50E Type 2 oder höher eingebaut werden.
Besondere Anforderungen:

Besondere Anforderungen an zwangsöffnende Hilfsstromschalter

Zwangsöffnungsweg

NOT-HALT 12,5 mm

Mindestkraft

NOT-HALT 50 N (Betätigungskraft,

bei der sicher geschaltet ist)

Max. Weg

NOT-HALT 12,5 mm
Schaltschemas:
Schaltschemas
Abmessungen:
Abmessungen
Dateien herunterladen
Wo kaufen
In den Warenkorb
