Drucktaste
https://www.eao.com/p/fe07d726

Leuchtdrucktaste, Baureihe 04, Ø 29 mm, ausgeleuchtet, erhaben, 1 S, Palladium, IP65, Schraubanschluss

  • 704.030.7
  • 10-2513.1145
  • 704.912.1-1

  • Frontform
  • Frontabmessung
  • Frontrahmen Farbe
  • Druckhaube Farbe
  • Schaltfunktion
  • Frontrahmen Material
704.030.7
  • Betriebsspannung Art
  • Betriebsspannung
  • Leuchtmittel Farbe
10-2513.1145
  • Schaltsystem
  • Anschluss
  • Schaltleistung
  • Kontaktmaterial
  • Kontakte Konfiguration
704.912.1-1
Füge Zubehör & Werkzeuge hinzu
Zum Vergleich hinzufügen
In den Warenkorb
Ihr Produkt:
704.030.7
10-2513.1145
704.912.1-1

704.030.7~10-2513.1145~704.912.1-1

Leuchtdrucktaste, Baureihe 04, Ø 29 mm, ausgeleuchtet, erhaben, 1 S, Palladium, IP65, Schraubanschluss

Produktsortiment
HMI Funktion:
Leuchtdrucktaste
Baureihe:
Baureihe 04
Front
Frontabmessung:
Ø 29 mm
Frontform:
rund
Frontrahmen Farbe:
Grau
Frontrahmen Material:
Kunststoff
Montage
Bauform:
erhaben
Einbauöffnung:
Ø 22,5 mm
Montage-Typ:
Paneel-Montage
Bedien-/Anzeigeteil
Druckhaube Farbe:
Farblos
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
flach
Druckhaube Optik:
transparent
Leuchtmittel Farbe:
Grün
Elektrische Kennwerte
Schaltspannung und Schaltstrom:

Gemäss DIN EN IEC 60947-5-1

Spannung

DC13

AC15

24 V

4,0 A

8,0 A

60 V

1,5 A

8,0 A

110 V

1,0 A

120 V

8,0 A

230 V

0,4 A

7,0 A

400 V

0,2 A

5,0 A

500 V

0,15 A

4,0 A

Gemäss UL 60947-5-1

Spannung

Strom

24 VDC

4,0 A, Pilot duty

60 VDC

1,5 A, Pilot duty

120 VDC

1,0 A, Pilot duty

240 VDC

0,4 A, Pilot duty

415 VDC

0,2 A, Pilot duty

480 VDC

0,14A, Pilot duty

120 VAC

8,0 A, Pilot duty

240 VAC

7,0 A, Pilot duty

415 VAC

5,0 A, Pilot duty

480 VAC

4,0 A, Pilot duty

Bei Spannungen grösser als Ue = 400 V

darf ein Rastermass von 35 mm x 50 mm

nicht unterschritten werden
Kontakte Konfiguration:
1 S
Betriebsspannung:
28 V AC/DC +10%
Betriebsstrom:
7 mA ±15 %
Schaltleistung:
500 V AC @ 10 A
Elektrische Lebensdauer:
50 000 Schaltzyklen (500 VAC, 10 A)
Lichtstärke:
1050 mcd
Thermischer Strom Ith:
Max. Strom nach EN IEC 60947-5-1 10 A
Mechanische Kennwerte
Anschluss:
Schraubanschluss
Kontaktmaterial:
Palladium
Schaltfunktion:
Impuls
Schaltsystem:
Tastschaltelement
Anzugsdrehmoment:
Schraubanschluss 0,8 Nm
Gesamtgewicht:
0.054 kg
Umgebungsbedingungen
IP-Frontschutzart:
IP65
Einsatztemperatur:
– 40 °C … + 55 °C
Schwingfestigkeit:
(sinusoidal) 100 m/s² at 10 Hz…500 Hz, as per DIN EN 60068-2-6 Broad noise (RMS) as per DIN EN 61373, class 1B
Weitere
Gehäuse Farbe:
Grau
Gehäuse Material:
Kunststoff
max. Anzahl Schaltelemente:
3
Schaltschemas:
Schaltschemas
Schaltschemas
Schaltschemas
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
704.030.7

704.030.7

Vorsatz

Front
Frontabmessung:
Ø 29 mm
Frontform:
rund
Frontrahmen Farbe:
Grau
Frontrahmen Material:
Kunststoff
Montage
Bauform:
erhaben
Montage-Typ:
Paneel-Montage
Bedien-/Anzeigeteil
Druckhaube Farbe:
Farblos
Druckhaube Material:
Kunststoff
Druckhaube Ausleuchtung:
ausleuchtbar
Druckhaube Form:
flach
Druckhaube Optik:
transparent
Elektrische Kennwerte
Normen:
Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1
Mechanische Kennwerte
Schaltfunktion:
Impuls
Mechanische Lebensdauer:
≤3 Mio. Schaltzyklen
Betätigungskraft:
8 N
Betätigungsweg:
ca. 5,8 mm ± 0,2 mm
Gewicht:
0.032 kg
Umgebungsbedingungen
IP-Schutzart:
IP65 frontseitig
Einsatztemperatur:
– 40 °C … + 55 °C
Lagertemperatur:
– 40 °C … + 85 °C
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Vorsatz, Ø 29 mm, flach, ausleuchtbar, Farblos, Kunststoff, transparent, rund, Grau, Kunststoff, Impuls
Gehäuse Farbe:
Grau
Gehäuse Material:
Kunststoff
Hinweise:
Der Frontring mit Schutzhaube ist mit 0,4 Nm auf den Vorsatz zu montieren
Max. 3 Schaltelemente aufschnappbar
Der Lampenblock wird mit Schraubanschluss geliefert
max. Anzahl Schaltelemente:
3
Schaltschemas:
Schaltschemas

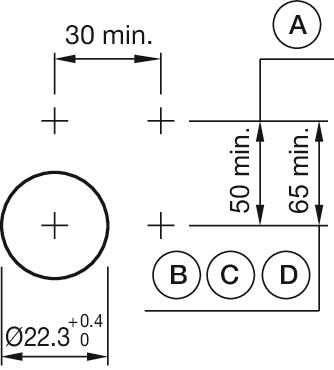

Einbauöffnungen:
Einbauöffnungen
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm

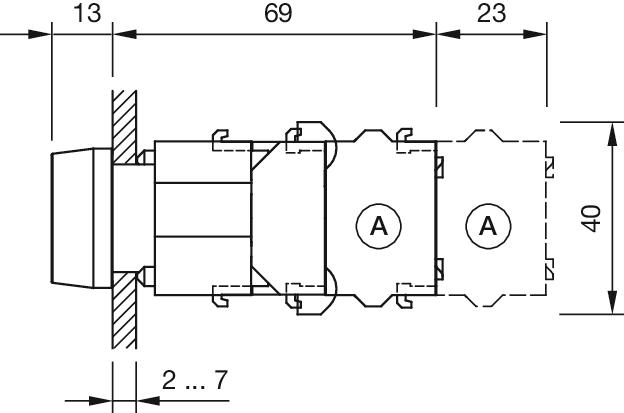

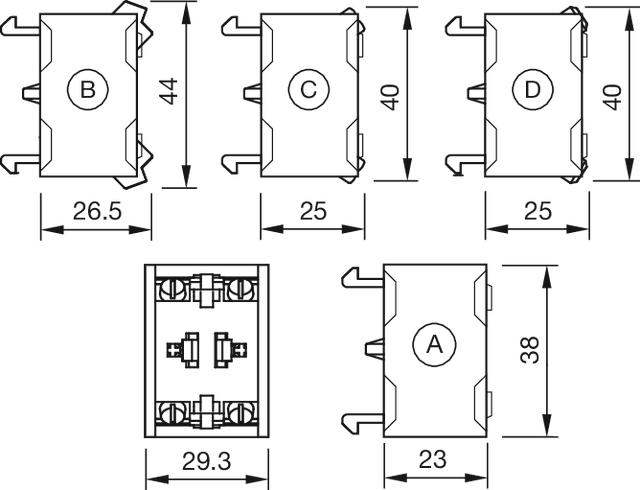

Abmessungen:
Abmessungen
A = Schraubanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
10-2513.1145

10-2513.1145

Single-LED

Bedien-/Anzeigeteil
Leuchtmittel Farbe:
Grün
Elektrische Kennwerte
Betriebsspannung:
28 V AC/DC +10%
Betriebsstrom:
7 mA ±15 %
Lichtstärke:
1050 mcd
Mechanische Kennwerte
Gewicht:
0.002 kg
Zertifikate
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Single-LED, BA9s, Grün, 28 V AC/DC +10%
Leuchtmittel Art:
Single-LED
Hinweise:
Die aufgeführten 6 V DC, 24 V DC Bi-colour, 130 V AC, 130 V DC und 230 V AC Typen sind alle mit einer Verpolungsschutzdiode gefertigt
Die aufgeführten 12, 24, 28, 48 VAC/DC Typen sind alle mit einem Brückengleichrichter gefertigt
Die aufgeführten 130 VAC Typen sind zum direkten Anschluss an die Versorgungsspannung von 130 VAC dimensioniert
Ein Betrieb an einer höheren Versorgungsspannung mittels handelsüblichen Lampenfassungselemente mit integriertem Vorwiderstand, ist nicht zulässig
Wird die 24 VDC Bi-colour Lampe mit normaler Polarität angesteuert (Plus am Mittelabgriff) leuchtet die erst genannte Farbe. Bei umgekehrt angeschlossener Polarität leuchtet die zweite Farbe
Lichtstärkedaten der verwendeten LEDs bei DC-Betrieb
Elektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessen
Technologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
Schaltschemas:
Schaltschemas
Abmessungen:
Abmessungen
A = (standard)
B = (super hell)
Dateien herunterladen
Wo kaufen
In den Warenkorb
704.912.1-1

704.912.1-1

Schaltelement - Neue Version

Elektrische Kennwerte
Schaltspannung und Schaltstrom:

Gemäss DIN EN IEC 60947-5-1

Spannung

DC13

AC15

24 V

4,0 A

8,0 A

60 V

1,5 A

8,0 A

110 V

1,0 A

120 V

8,0 A

230 V

0,4 A

7,0 A

400 V

0,2 A

5,0 A

500 V

0,15 A

4,0 A

Gemäss UL 60947-5-1

Spannung

Strom

24 VDC

4,0 A, Pilot duty

60 VDC

1,5 A, Pilot duty

120 VDC

1,0 A, Pilot duty

240 VDC

0,4 A, Pilot duty

415 VDC

0,2 A, Pilot duty

480 VDC

0,14A, Pilot duty

120 VAC

8,0 A, Pilot duty

240 VAC

7,0 A, Pilot duty

415 VAC

5,0 A, Pilot duty

480 VAC

4,0 A, Pilot duty

Bei Spannungen grösser als Ue = 400 V

darf ein Rastermass von 35 mm x 50 mm

nicht unterschritten werden
Kontakte:
1 S
Bemessungs-Stosspannungs-Festigkeit Uimp:
4 kV
Bemessungs-Isolationsspannung Ui:
500 V
Empfohlene Minimalbetriebsdaten:

Gold-Silberkontakte

Spannung

24 VDC

110 VDC

Strom

5 mA

2 mA

Hartsilberkontakte

Spannung

24 VDC

110 VDC

Strom

50 mA

10 mA
Schaltleistung:
500 V AC @ 10 A
Elektrische Lebensdauer:
50 000 Schaltzyklen (500 VAC, 10 A)
Verschmutzungsgrad:
3
Normen:
Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN IEC UL 60947-5-1
Thermischer Strom Ith:
Max. Strom nach EN IEC 60947-5-1 10 A
Mechanische Kennwerte
Anschluss:
Schraubanschluss
Kontaktmaterial:
Palladium
Schaltsystem:
Tastschaltelement
Schaltsystem Zusatztext:
Das doppeltunterbrechende Tastschaltelement ist mit ein oder zwei voneinander unabhängigen Schaltsystemen als Öffner oder Schliesser ausgerüstet. Der Öffnerkontakt ist zwangsöffnend.
Tastschaltelement als zwangsläufiger Schaltkontakt eignet sich hervorragend für grössere Schaltvermögen.
Betätigungskraft:
1 Öffner ca. 2 N, 1 Schliesser ca. 3 N
Anzugsdrehmoment:
Schraubanschluss 0,8 Nm
Drahtquerschnitt:
Drahtquerschnitt 0.75 ... 2,5 mm² / AWG 18 bis AWG 14
Abisolierung Draht 10 mm
Max. Anzahl Draht: 2
Litzenquerschnitt 0.5 ... 1,5 mm² / AWG 20 bis AWG 18
Litzen nur mit Aderendhülsen von 10 mm Länge verwenden
Max. Anzahl Litzen: 2
Bei der Verkabelung ist auf jeder Seite nur eine Polarität erlaubt.
Gewicht:
0.02 kg
Umgebungsbedingungen
IP-Schutzart:
IP20
Einsatztemperatur:
– 40 °C … + 55 °C
Lagertemperatur:
– 40 °C … + 85 °C
Schockfestigkeit:
(Einzelstösse, halbsinusförmig) 300 m/s², Pulsdauer 18ms, nach DIN EN 60068-2-27
Schwingfestigkeit:
(sinusoidal) 100 m/s² at 10 Hz…500 Hz, as per DIN EN 60068-2-6 Broad noise (RMS) as per DIN EN 61373, class 1B
Klimafestigkeit:
Relative Luftfeuchtigkeit 10 %rh ... 95 %rh (nicht kondensierend) Originalverpackt gemäss DIN EN IEC 60721-3-1 Klasse 1C1
Zertifikate
Approbationen:
CB (IEC 60947-5-1), cULus, DNV, VDE
Konformitäten:
CE, CCC, UKCA
REACH:
REACH konform
RoHS:
RoHS konform
Weitere
Kurzbeschreibung:
Schaltelement - Neue Version, Tastschaltelement, 500 V AC @ 10 A, Palladium, 1 S, Schraubanschluss
Hinweise:
Beim Verwenden des Schaltelements sind die Anwendungsrichtlinien zu beachten.
Für das dritte Schaltelement ist der Klemmenbezeichnungseinsatz separat zu bestellen
Einsatztemperatur: Andere Temperaturen auf Anfrage
Für Anwendungen mit erhöhtem Schutzbedarf ist ein geeignetes Gehäuse erforderlich. In Nordamerika muss das Produkt dafür in ein Gehäuse gemäß UL 50E Type 2 oder höher eingebaut werden.
Besondere Anforderungen:

Besondere Anforderungen an zwangsöffnende Hilfsstromschalter

Zwangsöffnungsweg

NOT-HALT 12,5 mm

Mindestkraft

NOT-HALT 50 N (Betätigungskraft,

bei der sicher geschaltet ist)

Max. Weg

NOT-HALT 12,5 mm
Schaltschemas:
Schaltschemas
Abmessungen:
Abmessungen
Dateien herunterladen
Wo kaufen
In den Warenkorb
Cookie-Zustimmung
Unsere Website verwendet Cookies. Weitere Informationen zu Cookies auf dieser Website finden Sie in unserer Datenschutzerklärung und mehr über uns im Impressum. Sie können Ihre Einstellungen jederzeit in der Datenschutzerklärung ändern.
Alle akzeptieren
Nicht erforderliche ablehnen
Einstellungen verwalten
