Drucktaste, Baureihe 04, Ø 35 mm, nicht ausgeleuchtet, flach, 2 Ö, Gold, IP65, Schraubanschluss
- 704.012.218
- 704.901.4-1
- Frontrahmen Farbe
- Frontform
- Einbauöffnung
- Schaltfunktion
- Frontrahmen Material
- Druckhaube Material
- Druckhaube Farbe
- Frontabmessung
- Schaltsystem
- Kontaktmaterial
- Anschluss
- Schaltleistung
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Drucktaste
- Baureihe:
- Baureihe 04
Front
- Frontabmessung:
- Ø 35 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 30,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Gemäss EN IEC 60947-5-1
Spannung
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
Gemäss UL 60947-5-1
Spannung
Strom
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
Bei Spannungen grösser als Ue = 400 V
darf ein Rastermass von 35 mm x 50 mm
nicht unterschritten werden
- Kontakte Konfiguration:
- 2 Ö
- Schaltleistung:
- 500 V AC @ 10 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen (500 VAC, 10 A)
- Thermischer Strom Ith:
- Max. Strom nach EN IEC 60947-5-1 10 A
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Anzugsdrehmoment:
- Schraubanschluss 0,8 Nm
- Gesamtgewicht:
- 0.031 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Schwingfestigkeit:
- (sinusoidal) 100 m/s² at 10 Hz…500 Hz, as per DIN EN 60068-2-6 Broad noise (RMS) as per DIN EN 61373, class 1B
Weitere
- Gehäuse Farbe:
- Grau
- Gehäuse Material:
- Kunststoff
- max. Anzahl Schaltelemente:
- 3
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 2 COMPONENTS:
Front
- Frontabmessung:
- Ø 35 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 30,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
Elektrische Kennwerte
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1
Mechanische Kennwerte
- Schaltfunktion:
- Impuls
- Mechanische Lebensdauer:
- ≤3 Mio. Schaltzyklen
- Betätigungskraft:
- 8 N
- Betätigungsweg:
- ca. 5,8 mm ± 0,2 mm
- Gewicht:
- 0.03 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP65 frontseitig
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 30,5 mm, Ø 35 mm, flach, nicht ausleuchtbar, Rot, Kunststoff, transparent, rund, Natur, Aluminium, eloxiert, Impuls
- Gehäuse Farbe:
- Grau
- Gehäuse Material:
- Kunststoff
- Hinweise:
- Max. 3 Schaltelemente aufschnappbarBei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen
- max. Anzahl Schaltelemente:
- 3
- Schaltschemas:

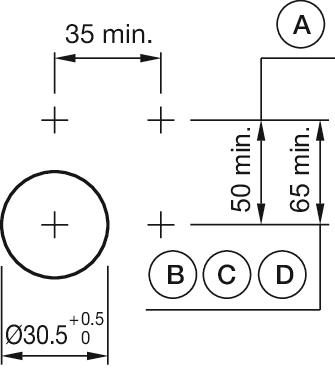

- Einbauöffnungen:
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm

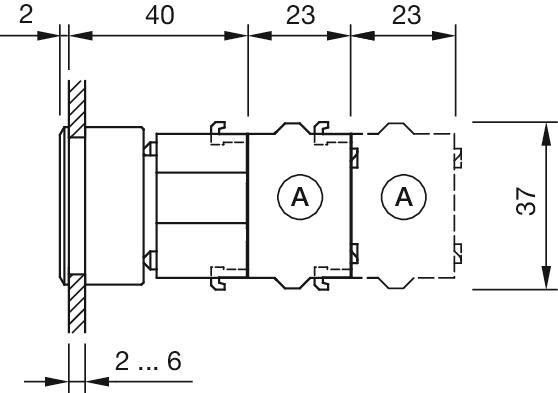

D = Doppelsteckanschluss 6,3 mm x 0,8 mm- Abmessungen:
A = Schraubanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Gemäss EN IEC 60947-5-1
Spannung
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
Gemäss UL 60947-5-1
Spannung
Strom
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
Bei Spannungen grösser als Ue = 400 V
darf ein Rastermass von 35 mm x 50 mm
nicht unterschritten werden
- Kontakte:
- 2 Ö
- Bemessungs-Stosspannungs-Festigkeit Uimp:
- 4 kV
- Bemessungs-Isolationsspannung Ui:
- 500 V
- Empfohlene Minimalbetriebsdaten:
Gold-Silberkontakte
Spannung
5 VDC
24 VDC
110 VDC
Strom
15 mA
5 mA
2 mA
Hartsilberkontakte
Spannung
24 VDC
110 VDC
Strom
50 mA
10 mA
- Schaltleistung:
- 500 V AC @ 10 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen (500 VAC, 10 A)
- Verschmutzungsgrad:
- 3
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN IEC UL 60947-5-1
- Thermischer Strom Ith:
- Max. Strom nach EN IEC 60947-5-1 10 A
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Gold
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Das doppeltunterbrechende Sprungschaltelement ist mit ein oder zwei voneinander unabhängigen Schaltsystemen als Öffner oder Schliesser ausgerüstet. Das Sprungschaltelement ist mit selbstreinigenden Kontakten bestückt.
- Betätigungskraft:
- 1 Öffner ca. 1,9 N, 1 Schliesser ca. 2 N
- Anzugsdrehmoment:
- Schraubanschluss 0,8 Nm
- Drahtquerschnitt:
- Drahtquerschnitt 0.75 ... 2,5 mm² / AWG 18 bis AWG 14Abisolierung Draht 10 mmMax. Anzahl Draht: 2Litzenquerschnitt 0.5 ... 1,5 mm² / AWG 20 bis AWG 18Litzen nur mit Aderendhülsen von 10 mm Länge verwendenMax. Anzahl Litzen: 2Bei der Verkabelung ist auf jeder Seite nur eine Polarität erlaubt.
- Gewicht:
- 0.019 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP00
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- (Einzelstösse, halbsinusförmig) 300 m/s², Pulsdauer 18ms, nach DIN EN 60068-2-27
- Schwingfestigkeit:
- (sinusoidal) 100 m/s² at 10 Hz…500 Hz, as per DIN EN 60068-2-6 Broad noise (RMS) as per DIN EN 61373, class 1B
- Klimafestigkeit:
- Relative Luftfeuchtigkeit 10 %rh ... 95 %rh (nicht kondensierend) Originalverpackt gemäss DIN EN IEC 60721-3-1 Klasse 1C1
Zertifikate
- Approbationen:
- CB (IEC 60947-5-1), cULus, DNV, VDE
- Konformitäten:
- CE, CCC, UKCA
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement - Neue Version, Sprungschaltelement, 500 V AC @ 10 A, Gold, 2 Ö, Schraubanschluss
- Hinweise:
- Beim Verwenden des Schaltelements sind die Anwendungsrichtlinien zu beachten.Für das dritte Schaltelement ist der Klemmenbezeichnungseinsatz separat zu bestellenEinsatztemperatur: Andere Temperaturen auf AnfrageFür Anwendungen mit erhöhtem Schutzbedarf ist ein geeignetes Gehäuse erforderlich. In Nordamerika muss das Produkt dafür in ein Gehäuse gemäß UL 50E Type 2 oder höher eingebaut werden.
- Schaltschemas:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
