Drucktaste, Baureihe 71, Ø 25 mm, nicht ausgeleuchtet, flach, 2 Ö + 2 S, Gold, IP65, Printanschluss
- 61-9841.2
- 71-611.0
- 61-9933.0
- 71-672.026
- Frontform
- Druckhaube Farbe
- Druckhaube Form
- Druckhaube Material
- Schaltfunktion
- Frontabmessung
- Frontform
- Frontrahmen Farbe
- Frontrahmen Material
- Einbauöffnung
- Schaltstufen
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Drucktaste
- Baureihe:
- Baureihe 71
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Aluminium
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- opak
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Wechselstrom Gebrauchskategorie cosφ 0,7 … 0,8
gemäss EN IEC 60947-5-1
Spannung
250 VAC
Strom
3 A
Gleichstrom
gemäss EN IEC 60947-5-1
Spannung
24 VDC
250 VDC
Strom
3 A
0,5 A
- Kontakte Konfiguration:
- 2 Ö + 2 S
- Schaltleistung:
- 250 V @ 3 A
Mechanische Kennwerte
- Anschluss:
- Printanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Schaltstufen:
- 3 Stellungen
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Gesamtgewicht:
- 0.017 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
Weitere
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff, nach UL 94 V0
- Produkteigenschaften:
- Raster der Frontplatten-Montagebohrungen muss mit den Leiterplattenlöchern Ø 3,5 mm übereinstimmen
- max. Anzahl Schaltelemente:
- 1
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Front
- Frontform:
- rund
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Aluminium
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- opak
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, Ø 19,7 mm, nicht ausleuchtbar, Rot, flach, Aluminium
- Abmessung:
- Ø 19,7 mm
- Hinweise:
- Bei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Wechselstrom Gebrauchskategorie cosφ 0,7 … 0,8
gemäss EN IEC 60947-5-1
Spannung
250 VAC
Strom
3 A
Gleichstrom
gemäss EN IEC 60947-5-1
Spannung
24 VDC
250 VDC
Strom
3 A
0,5 A
- Stossspannungsfestigkeit:
- 2500 VAC, 50 Hz, 1 Minute, gemäss DIN / IEC 60512-2 zwischen allen Anschlüssen und Erde
- Empfohlene Minimalbetriebsdaten:
Spannung
5 VAC/DC
Strom
10 mA
Mechanische Kennwerte
- Schaltfunktion:
- Impuls
- Schaltsystem Zusatztext:
- Selbstreinigendes, doppelunterbrechendes Sprungschaltsystem, 1 Öffner und 1 Schliesser pro Schaltelement.
- Mechanische Lebensdauer:
- 2 Mio. Schaltzyklen
- Betätigungskraft:
- 3 N ... 7 N
- Betätigungsweg:
- ca. 3 mm
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Gewicht:
- 0.005 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP65 frontseitig
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- Max. 500 m/s² Impulsbreite 11 ms, 3-Achsen (halbsinusförmig EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
- Klimafestigkeit:
- Feuchte Wärme, konstant 56 Tage, + 40 °C/93 % relative Feuchtigkeit, gemäss EN IEC 60068-2-78
Zertifikate
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, ausleuchtbar, Impuls
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff, nach UL 94 V0
- Produkteigenschaften:
- Raster der Frontplatten-Montagebohrungen muss mit den Leiterplattenlöchern Ø 3,5 mm übereinstimmen
- Hinweise:
- Raster der Frontplatten-Montagebohrungen muss mit den Leiterplattenlöchern Ø 3,5 mm übereinstimmen

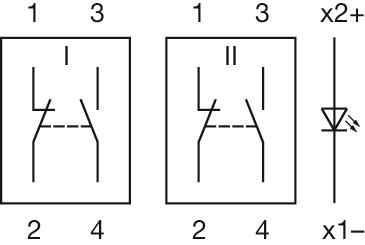

- Schaltschemas:

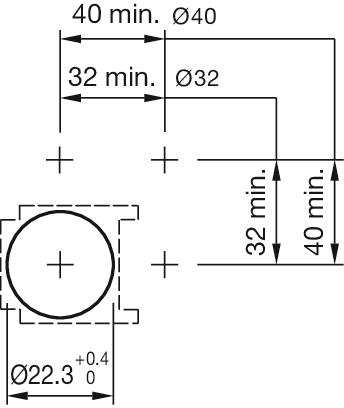

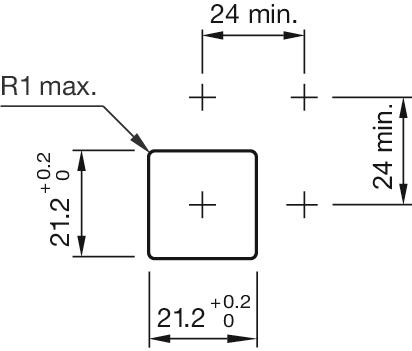

- Einbauöffnungen:

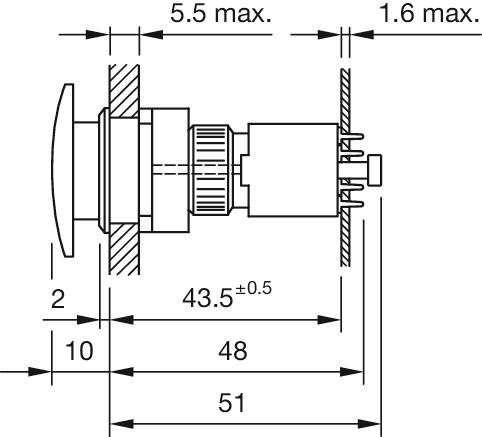

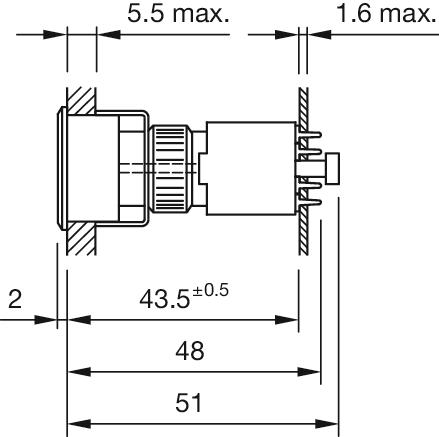

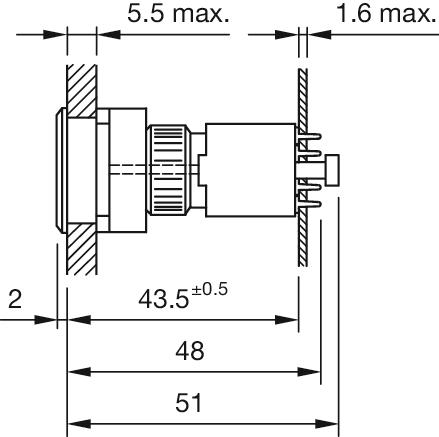

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.005 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Frontrahmen-Set, Ø 25 mm, Ø 19,7 mm, Natur, Aluminium
- Abmessung:
- Ø 25 mm
- Innenabmessung:
- Ø 19,7 mm
- Produkteigenschaften:
- Zu Leuchtmelder, Drucktaste und Leuchtdrucktaste
- Hinweise:
- Bei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen

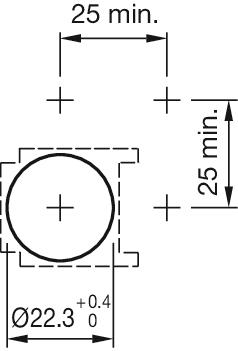

- Einbauöffnungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Elektrische Kennwerte
- Kontakte:
- 2 Ö / 2 S
- Schaltleistung:
- 250 V @ 3 A
Mechanische Kennwerte
- Anschluss:
- Printanschluss
- Kontaktmaterial:
- Gold
- Schaltsystem:
- Sprungschaltelement
- Schaltstufen:
- 3 Stellungen
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement, Sprungschaltelement, 250 V @ 3 A, Gold, 2 Ö / 2 S, Printanschluss
- Gehäuse Material:
- Kunststoff, nach UL 94 V0
- Produkteigenschaften:
- Inklusive Verriegelungsstift
- Hinweise:
- Inklusive Verriegelungsstift
- Schaltschemas:

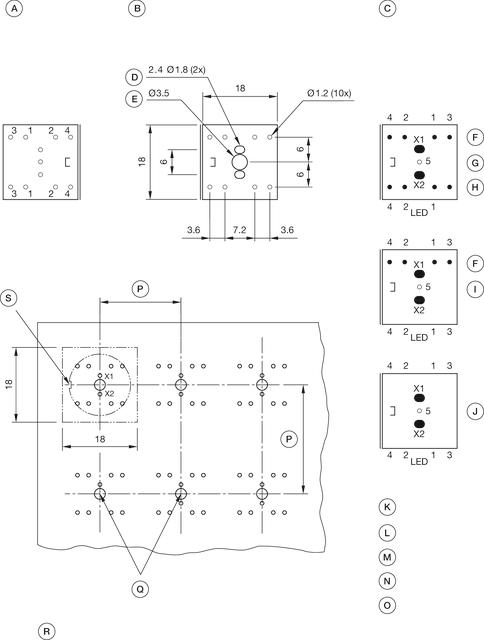

- Bauteilelayouts:
A = Anschlüsse (Rückseite)
B = Bohrplan (Bauteilseite)
C = nicht metallisch
D = Cu-Pad
E = Belegungsplan (Bauteilseite)
F = 1. Schalter
G = Schaltelement 2 Öffner + 2 Schliesser, Art.-Nr. 71-672.026
H = 2. Schalter
I = Schaltelement 1 Öffner + 1 Schliesser, Art.-Nr. 71-671.026
J = Beleuchtungselemnt, Art.-Nr. 71-672.026
K = X1 Lampe Kathode (-)
L = X2 Lampe Anode (+)
M = 1-2 Kontakt Öffner
N = 3-4 Kontakt Schliesser
O = 5 Bohrung Drehverriegelungsstift
P = Frontmass min.
Q = Position Verriegelungsstift
R = Achtung:
Raster der Leiterplattenlöcher Ø 3,5 muss mit den Montagebohrungen auf der Frontplatte übereinstimmen
S =Nut im Vorsatz
