Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Nein
no
wählen ...
Front
Frontform
rund
rund
wählen ...
Frontrahmen Farbe
Natur
Natur
wählen ...
Frontrahmen Material
Aluminium
Aluminium
wählen ...
Frontabmessung
Ø 25 mm
Ø 25 mm
wählen ...
Montage
Bauform
flach
flach
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
Ø 22 mm
Ø 22 mm
wählen ...
Bedien-/Anzeigeteil
Druckhaube Form
flach
flach
wählen ...
Druckhaube Farbe
Farblos
Farblos
wählen ...
Druckhaube Material
Kunststoff, gemäss UL 94 HB
Kunststoff, gemäss UL 94 HB
wählen ...
Druckhaube Ausleuchtung
ausleuchtbar
ausleuchtbar
wählen ...
Ausleuchtungsform
Front
Front
wählen ...
Leuchtmittel Farbe
Blau
Blau
wählen ...
Elektrische Kennwerte
Betriebsspannung Art
V AC/DC
V AC/DC
wählen ...
Betriebsspannung
24 V
24 V
wählen ...
Mechanische Kennwerte
Anschluss
Printanschluss
Printanschluss
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP65
IP65
wählen ...
Weitere
Material
Kunststoff
Kunststoff
wählen ...
Zurück
Leuchtmelder, Baureihe 71, Ø 25 mm, flach, IP65, Printanschluss
- 61-9642.7
- 71-600.0
- 61-9933.0
- 71-670.006
- 10-2J12.1066
- Druckhaube Farbe
- Druckhaube Material
- Frontform
- Ausleuchtungsform
- Frontabmessung
- Frontform
- Frontrahmen Farbe
- Frontrahmen Material
- Einbauöffnung
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtmelder
- Baureihe:
- Baureihe 71
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff, gemäss UL 94 HB
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Blau
- Ausleuchtungsform:
- Front
Elektrische Kennwerte
- Betriebsspannung:
- 24 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Lichtstärke:
- 650 mcd
Mechanische Kennwerte
- Anschluss:
- Printanschluss
- Gesamtgewicht:
- 0.016 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 25 °C … + 55 °C
Weitere
- Material:
- Kunststoff
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Zu Leuchtmelder, Drucktaste und Leuchtdrucktaste
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 5 COMPONENTS:
Front
- Frontform:
- rund
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff, gemäss UL 94 HB
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Ausleuchtungsform:
- Front
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, Ø 19,7 mm, ausleuchtbar, Farblos, flach, Kunststoff, gemäss UL 94 HB
- Abmessung:
- Ø 19,7 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.004 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP65 frontseitig
- Einsatztemperatur:
- – 25 °C … + 55 °C
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz
- Material:
- Kunststoff
- Hinweise:
- Raster der Frontplatten-Montagebohrungen muss mit den Leiterplattenlöchern Ø 3,5 mm übereinstimmen
- Schaltschemas:

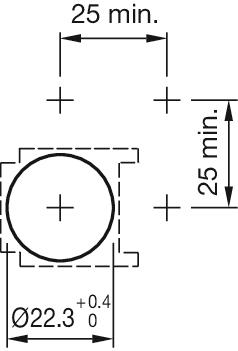

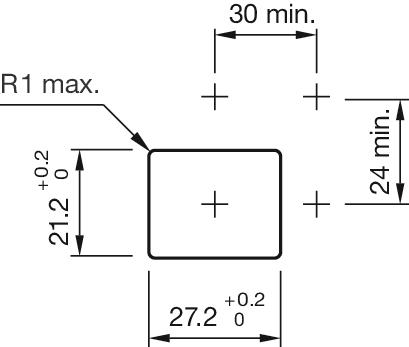

- Einbauöffnungen:

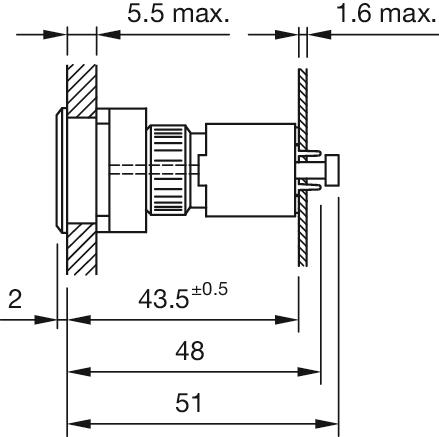

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.005 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Frontrahmen-Set, Ø 25 mm, Ø 19,7 mm, Natur, Aluminium
- Abmessung:
- Ø 25 mm
- Innenabmessung:
- Ø 19,7 mm
- Produkteigenschaften:
- Zu Leuchtmelder, Drucktaste und Leuchtdrucktaste
- Hinweise:
- Bei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen

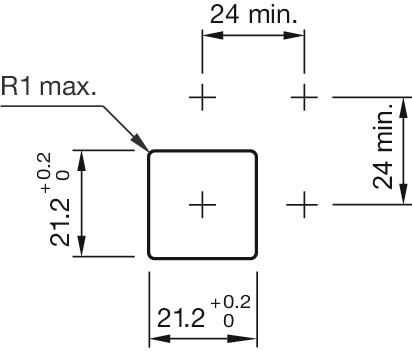

- Einbauöffnungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Mechanische Kennwerte
- Anschluss:
- Printanschluss
- Gewicht:
- 0.005 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Lampenelement, Printanschluss, Kunststoff
- Material:
- Kunststoff
- Gehäuse Material:
- Kunststoff
- Hinweise:
- Inklusive Verriegelungsstift
- Schaltschemas:
- Bauteilelayouts:
A = Anschlüsse (Rückseite)
B = Bohrplan (Bauteilseite)
C = nicht metallisch
D = Cu-Pad
E = Belegungsplan (Bauteilseite)
F = 1. Schalter
G = Schaltelement 2 Öffner + 2 Schliesser, Art.-Nr. 71-672.026
H = 2. Schalter
I = Schaltelement 1 Öffner + 1 Schliesser, Art.-Nr. 71-671.026
J = Beleuchtungselemnt, Art.-Nr. 71-672.026
K = X1 Lampe Kathode (-)
L = X2 Lampe Anode (+)
M = 1-2 Kontakt Öffner
N = 3-4 Kontakt Schliesser
O = 5 Bohrung Drehverriegelungsstift
P = Frontmass min.
Q = Position Verriegelungsstift
R = Achtung:
Raster der Leiterplattenlöcher Ø 3,5 muss mit den Montagebohrungen auf der Frontplatte übereinstimmen
S =Nut im Vorsatz
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Blau
Elektrische Kennwerte
- Betriebsspannung:
- 24 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Lichtstärke:
- 650 mcd
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T1 ¾ MG, Blau, 24 V AC/DC +10%
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werdenLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigtTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigtBei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werdenBitte beachten Sie die länderspezifischen Sicherheitshinweise
- Schaltschemas:
- Abmessungen:
