Leuchtdrucktaste, Baureihe 51, Ø 25 mm, ausgeleuchtet, flach, 4 Ö + 4 S, Gold, IP65, Lötanschluss
- 61-9642.7
- 51-284.0252F
- 61-9933.0
- 10-2J09.1062
- Druckhaube Farbe
- Druckhaube Material
- Ausleuchtungsform
- Schaltfunktion
- Anschluss
- Schaltleistung
- Schaltsystem
- Kontakte Konfiguration
- Frontrahmen Farbe
- Frontrahmen Material
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtdrucktaste
- Baureihe:
- Baureihe 51
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff, gemäss UL 94 HB
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Rot
- Ausleuchtungsform:
- Front
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
125 VAC, 3 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
110 VDC, 0.2 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte Konfiguration:
- 4 Ö + 4 S
- Betriebsspannung:
- 12 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Schaltleistung:
- 250 V @ 3 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Lichtstärke:
- 330 mcd
- Thermischer Strom Ith:
- Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.3 A
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Rast
- Schaltsystem:
- Sprungschaltelement
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Gesamtgewicht:
- 0.017 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Schwingfestigkeit:
- 10 g bei 10 Hz…1500 Hz, Amplitude 0,75 mm (Sinusförmig), gemäss DIN EN 60512-4-4, DIN EN 60068-2-6
Weitere
- Gehäuse Farbe:
- Schwarz
- Produkteigenschaften:
- Zu Leuchtmelder, Drucktaste und Leuchtdrucktaste
- max. Anzahl Schaltelemente:
- 4

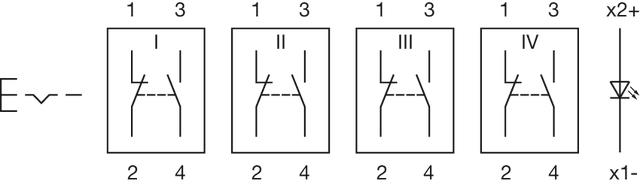

- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Front
- Frontform:
- rund
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff, gemäss UL 94 HB
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Ausleuchtungsform:
- Front
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, Ø 19,7 mm, ausleuchtbar, Farblos, flach, Kunststoff, gemäss UL 94 HB
- Abmessung:
- Ø 19,7 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Bauform:
- flach
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
125 VAC, 3 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
110 VDC, 0.2 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte:
- 4 Ö / 4 S
- Bemessungs-Betriebsspannung Ue:
- 250 VAC/DC gemäss EN IEC 60947-1
- Schaltleistung:
- 250 V @ 3 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Spannungsfestigkeit:
- 2500 VAC, 50 Hz, 1 Minute zwischen allen Anschlüssen und Erde, gemäss IEC 61058-1, Teil 15
- Schutzklasse:
- II
- Normen:
- Gemäss EN/IEC 61058-1
- Thermischer Strom Ith:
- Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.3 A
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Rast
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Selbstreinigendes, doppelunterbrechendes Sprungschaltsystem, 1 Öffner und 1 Schliesser pro Schaltelement.
- Mechanische Lebensdauer:
- 1 Mio. Schaltzyklen
- Betätigungskraft:
- 1,8 … 6 N, abhängig von der Anzahl Schaltelemente
- Betätigungsweg:
- 3 mm
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Drahtquerschnitt:
- Sprungschaltelement mit seitlichen Lötanschlüssen verzinntMax. Drahtdurchmesser 2 Drähte à 1,2 mmMax. Litzenquerschnitt 1 Litze à 1 mm²
- Gewicht:
- 0.01 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, gemäss DIN EN 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- 15 g während 11 ms, nach DIN EN 60512-4-3, DIN EN 60068-2-27 (Einzelstösse, halbsinusförmig)
- Schwingfestigkeit:
- 10 g bei 10 Hz…1500 Hz, Amplitude 0,75 mm (Sinusförmig), gemäss DIN EN 60512-4-4, DIN EN 60068-2-6
- Klimafestigkeit:
- Feuchte Wärme konstant, nach DIN EN 60068-2-30Temperaturwechsel, nach DIN EN 60068-2-14
Zertifikate
- Approbationen:
- CB (IEC 61058-1), CQC, CSA, DNV, EAC, ENEC (EN 61058-1), UL, VDE
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 30 / EU (EMC), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, ausleuchtbar, 4 Ö / 4 S, Rast, Lötanschluss, IP65, gemäss DIN EN 60529
- Gehäuse Farbe:
- Schwarz
- max. Anzahl Schaltelemente:
- 4
- Schaltschemas:
- Bauteilelayouts:
A = Universalanschluss (Rückseite)
B = Steckanschluss (Rückseite)
C = Verdrehschutz

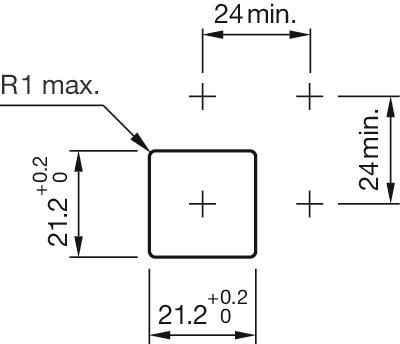

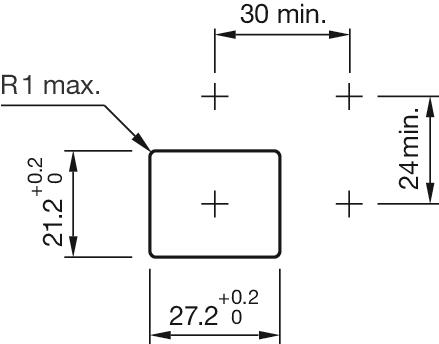

D = Bohrplan (Bauteilseite)- Einbauöffnungen:
- Abmessungen:
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 25 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
Montage
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.005 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Frontrahmen-Set, Ø 25 mm, Ø 19,7 mm, Natur, Aluminium
- Abmessung:
- Ø 25 mm
- Innenabmessung:
- Ø 19,7 mm
- Produkteigenschaften:
- Zu Leuchtmelder, Drucktaste und Leuchtdrucktaste
- Hinweise:
- Bei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen

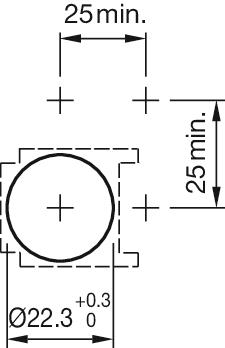

- Einbauöffnungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Betriebsspannung:
- 12 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Lichtstärke:
- 330 mcd
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T1 ¾ MG, Rot, 12 V AC/DC +10%
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werdenLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigtTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigtBei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werdenBitte beachten Sie die länderspezifischen Sicherheitshinweise
- Schaltschemas:
- Abmessungen:
