Leuchtmelder ohne Lampenelement, Baureihe 61, 24 mm x 18 mm, erhaben, IP65, Schraubanschluss
- 61-9331.5
- 61-0039.0
- 61-8006.01
- 10-2J12.1069
- Druckhaube Farbe
- Druckhaube Form
- Frontform
- Frontform
- Frontabmessung
- Anschluss
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtmelder
- Baureihe:
- Baureihe 61
Front
- Frontabmessung:
- 24 mm x 18 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 16 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Grün
- Druckhaube Material:
- Kunststoff, gemäss UL 94 HB
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 V AC/DC +10%
- Betriebsstrom:
- 2,5 - 5 mA ±15 %
- Lichtstärke:
- 750 mcd
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Anzugsdrehmoment:
- Max. 0,5 Nm
- Gesamtgewicht:
- 0.02 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 25 °C … + 55 °C
Weitere
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff, gemäss UL 94 V0, selbstlöschend
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Front
- Frontform:
- rechteckig
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Grün
- Druckhaube Material:
- Kunststoff, gemäss UL 94 HB
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 21,5 mm x 15,3 mm, ausleuchtbar, Grün, flach, Kunststoff, gemäss UL 94 HB
- Abmessung:
- 21,5 mm x 15,3 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- 24 mm x 18 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Einbauöffnung:
- Ø 16 mm
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Anzugsdrehmoment:
- Max. 0,5 Nm
- Gewicht:
- 0.004 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40 rückseitig, nach EN IEC 60529, IP67 frontseitig, nach EN IEC 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 16 mm, 24 mm x 18 mm, rechteckig, Schwarz, Kunststoff
- Innenabmessung:
- 21,5 mm x 15,3 mm
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff, gemäss UL 94 V0, selbstlöschend
- Schaltschemas:

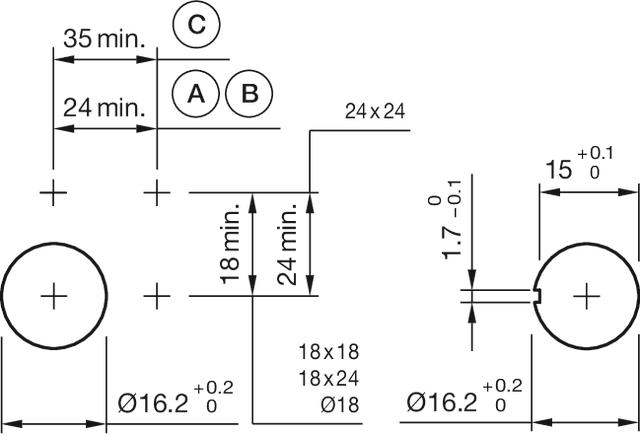

- Einbauöffnungen:
A = Löt-/Steckanschluss 2,8 mm x 0,5 mm
B = Lötanschluss

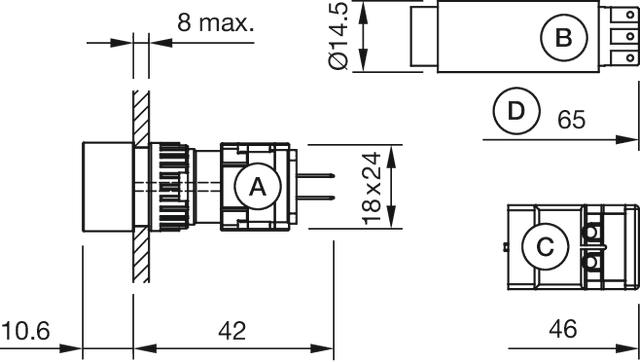

C = Schraubanschluss- Abmessungen:
A = Steckanschluss 2,8 mm x 0,5 mm
B = Lötanschluss
C = Schraubanschluss
D = Blinker
E = Tastschaltelement
F = Sprungschaltelement
Dateien herunterladen
Wo kaufen
In den Warenkorb
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Gewicht:
- 0.013 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Lampenelement, Schraubanschluss, Kunststoff
- Gehäuse Material:
- Kunststoff
- Schaltschemas:
- Bauteilelayouts:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 V AC/DC +10%
- Betriebsstrom:
- 2,5 - 5 mA ±15 %
- Lichtstärke:
- 750 mcd
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T1 ¾ MG, Weiss, 24 V AC/DC +10%
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werdenLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigtTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigtBei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werdenBitte beachten Sie die länderspezifischen Sicherheitshinweise
- Schaltschemas:
- Abmessungen:
