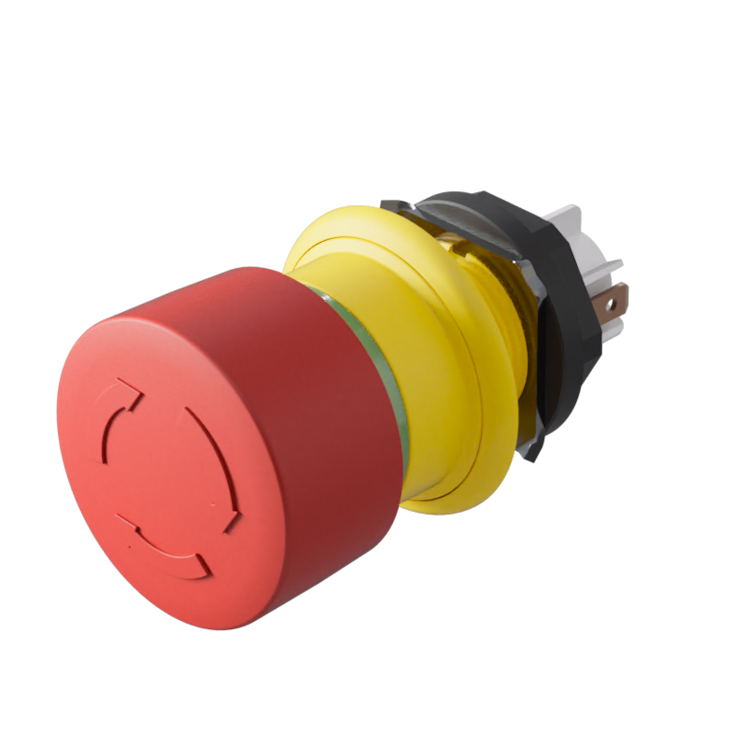

NOT-HALT Taste kompakt, Baureihe 61, Ø 27 mm, 2 Ö, IP67, IP69K, Steckanschluss, 2,8 x 0,5 mm
- 61-6441.4057
- Druckhaube Ausleuchtung
- Frontabmessung
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
360° Ansicht
Massstab-Ansicht
Einbausituation
Nachtansicht
Augmented Reality
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- NOT-HALT Taste
- Baureihe:
- Baureihe 61
Front
- Frontabmessung:
- Ø 27 mm
- Frontform:
- rund
Montage
- Einbauöffnung:
- Ø 16 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- Pilz
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Wechselstrom Gebrauchskategorie AC-15
gemäss EN IEC 60947-5-1
Spannung
50 VAC
Strom
0,2 A
Gleichstrom Gebrauchskategorie DC-13
gemäss EN IEC 60947-5-1
Spannung
50 VDC
Strom
0,2 A
- Kontakte Konfiguration:
- 2 Ö
- Schaltleistung:
- 50 V AC/DC @ 0,2 A
- Elektrische Lebensdauer:
- ≥20 000 Schaltzyklen
- Thermischer Strom Ith:
- 0,5 A (EN IEC 60947-5-1 / max. zulässiger Strom bei Dauerbetrieb und max. + 55 °C)
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,5 mm
- Schaltfunktion:
- Rast
- Entriegelungsart:
- Drehentriegelung
- Anzugsdrehmoment:
- Max. 0,8 Nm
- Gesamtgewicht:
- 0.018 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP67, IP69K
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, 20 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
Zertifikate
- Approbationen:
- UL, CE, EN 60947-5-5, ISO 13850
Weitere
- Montageanleitung Video:
- https://vimeo.com/eaohmi/assembly-instruction-e-stop-s61-compact
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 1 COMPONENTS:
Front
- Frontabmessung:
- Ø 27 mm
- Frontform:
- rund
Montage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- Pilz
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Wechselstrom Gebrauchskategorie AC-15
gemäss EN IEC 60947-5-1
Spannung
50 VAC
Strom
0,2 A
Gleichstrom Gebrauchskategorie DC-13
gemäss EN IEC 60947-5-1
Spannung
50 VDC
Strom
0,2 A
- Kontakte:
- 2 Ö
- Durchgangswiderstand:
- Bei 20 mV, 100 mA (IEC 60512-2-1) Isolationswiderstand2 MΩ zwischen den offenen Kontakten7 MΩ gegenüber Panel (DIN IEC 60512-3-1)
- Bemessungs-Betriebsspannung Ue:
- 50 VAC / DC, gemäss EN / IEC 60947-5-1
- Bemessungs-Stosspannungs-Festigkeit Uimp:
- 0,5 kV, gemäss EN / IEC 60947-1
- Bemessungs-Isolationsspannung Ui:
- 250 VAC/DC gemäss EN IEC 60947-1
- Bedingter Bemessungs-Kurzschlussstrom:
- 1 000 A, Typ der Kurzschlusseinrichtung 2 A gG (EN 60947-5-1)
- Empfohlene Minimalbetriebsdaten:
Spannung
1 VAC/DC
Strom
1 mA
- Schaltleistung:
- 50 V AC/DC @ 0,2 A
- Elektrische Lebensdauer:
- ≥20 000 Schaltzyklen
- Spannungsfestigkeit:
- 500 VAC, 50 Hz, 1 Minute gemäss DIN IEC 60512-2
- Überspannungskategorie:
- II, gemäss EN / IEC 60947-1
- Verschmutzungsgrad:
- 3, gemäss EN IEC 60947-1
- Normen:
- Gemäss EN 60947-5-1, EN 60947-5-5, DIN EN ISO 13850, EN IEC 60204
- Thermischer Strom Ith:
- 0,5 A (EN IEC 60947-5-1 / max. zulässiger Strom bei Dauerbetrieb und max. + 55 °C)
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,5 mm
- Schaltfunktion:
- Rast
- Entriegelungsart:
- Drehentriegelung
- Mechanische Lebensdauer:
- ≥20 000 Schaltzyklen
- Betätigungskraft:
- 30 N ±4 N
- Betätigungsweg:
- 4,2 mm
- Anzugsdrehmoment:
- Max. 0,8 Nm
- Gewicht:
- 0.018 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP67 frontseitig, nach EN IEC 60529/A1:2010-04, IP69K frontseitig, nach EN IEC 60529/A1:2010-04, Panel Oberflächenrauheit Ra1.6
- IK-Schutzart:
- IK06
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- Max. 150 m / s², Impulsbreite 11 ms, 3-Achsen, (halbsinusförmig nach EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, 20 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
- Klimafestigkeit:
- Feuchte Wärme, konstant 56 Tage, + 40 °C/93 % relative Feuchtigkeit, gemäss EN IEC 60068-2-78Trockene Wärme: 96 Stunden, + 55 °C (EN IEC 60068-2-2)Kälte: 96 Stunden, – 25 °C (EN IEC 60068-2-1) UV-Prüfung: 56 Tage (angelehnt EN 60068-2-5:1999)
Zertifikate
- Approbationen:
- CB (EN 60947), UL NISD (cULus, UL EU) LISTED E-File-Nr.: E341760
- Konformitäten:
- CE, UKCA
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 27 mm, Pilz, nicht ausleuchtbar, Rot, Kunststoff, rund, 2 Ö, Rast, Steckanschluss, 2,8 x 0,5 mm, Drehentriegelung
- Abmessung:
- Ø 27 mm
- Hinweise:
- Anwendung nach DIN EN ISO 13850 und EN 60204-1Dichtung Art.-Nr. 61-9900Verdrehsicherungsring Art.-Nr. 51-910Befestigungsmutter Art.-Nr. 51-991Steckanschlüsse 2,8 mm x 0,5 mm sind lötbar, ohne UL-ZertifizierungFrontplattenstärke 1 … 4 mm mit VerdrehsicherungFrontplattenstärke 1 … 6 mm ohne Verdrehsicherung
- Schaltschemas:
- Bauteilelayouts:
- Einbauöffnungen:
- Abmessungen:
