Stopp Taste, Baureihe 61, erhaben, 2 Ö, IP65, Schraubanschluss
- 61-3440.4/2
- 61-8755.11
- Beschriftung
- Druckhaube Farbe
- Entriegelungsart
- Schaltstufen
- Anschluss
- Kontaktmaterial
- Schaltleistung
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Stopp Taste
- Baureihe:
- Baureihe 61
Montage
- Bauform:
- erhaben
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- opak
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Wechselstrom mit Silberkontakt
Gebrauchskategorie AC-15
gemäss EN IEC 60947-5-1
Spannung
125 VAC
250 VAC
Strom
3 A
2 A
Gleichstrom mit Silberkontakt
Gebrauchskategorie DC-13
gemäss EN IEC 60947-5-1
Spannung
250 VDC
Strom
0,2 A
- Kontakte Konfiguration:
- 2 Ö
- Schaltleistung:
- 250 V AC/DC @ 5 A
- Elektrische Lebensdauer:
- ≥50000 Schaltzyklen bei 250VAC, 2A, cosφ 0.95,
- Thermischer Strom Ith:
- 5 A, gemäss EN / IEC 60947-5-1
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Rast
- Schaltsystem:
- Tastschaltelement
- Schaltstufen:
- 3 Stellungen
- Entriegelungsart:
- Drehentriegelung
- Anzugsdrehmoment:
- Max. 0,5 Nm
- Gesamtgewicht:
- 0.036 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
Weitere
- Material:
- Kunststoff, nach UL 94 V0
- Gehäuse Farbe:
- Gelb
- Gehäuse Material:
- Kunststoff
- Beschriftung:
- Stop + Pfeile
- Produkteigenschaften:
- Drehentriegelung im Uhrzeigersinn
- max. Anzahl Schaltelemente:
- 1
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 2 COMPONENTS:
Montage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- opak
Mechanische Kennwerte
- Schaltfunktion:
- Rast
- Entriegelungsart:
- Drehentriegelung
- Anzugsdrehmoment:
- Max. 0,5 Nm
- Gewicht:
- 0.021 kg
Umgebungsbedingungen
- Einsatztemperatur:
- – 25 °C … + 55 °C
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Pilz, nicht ausleuchtbar, Rot, Kunststoff, opak, Rast, Drehentriegelung
- Gehäuse Farbe:
- Gelb
- Gehäuse Material:
- Kunststoff
- Beschriftung:
- Stop + Pfeile
- Produkteigenschaften:
- Drehentriegelung im Uhrzeigersinn
- Schaltschemas:

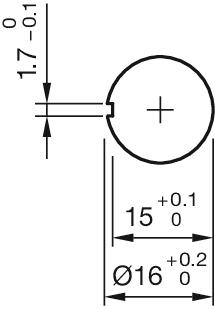

- Einbauöffnungen:

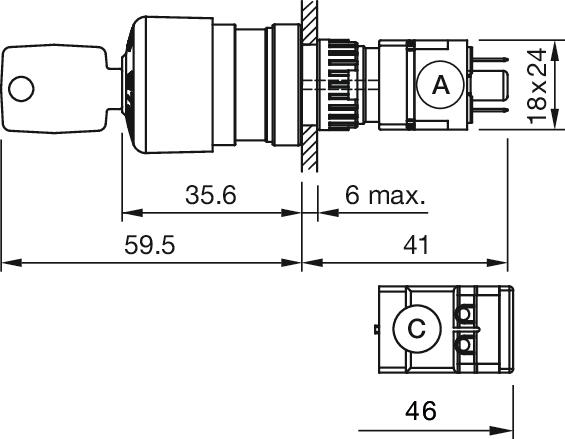

- Abmessungen:
A = Steckanschluss 2,8 mm x 0,5 mm
C = Schraubanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Wechselstrom mit Silberkontakt
Gebrauchskategorie AC-15
gemäss EN IEC 60947-5-1
Spannung
125 VAC
250 VAC
Strom
3 A
2 A
Gleichstrom mit Silberkontakt
Gebrauchskategorie DC-13
gemäss EN IEC 60947-5-1
Spannung
250 VDC
Strom
0,2 A
- Kontakte:
- 2 Ö
- Durchgangswiderstand:
- Neuwert ≤ 50 mΩ, gemäss DIN/IEC 60512-2-4, gemessen bei 100 mA, 10 V
- Bemessungs-Betriebsspannung Ue:
- 250 VAC/DC gemäss EN IEC 60947-1
- Bemessungs-Stosspannungs-Festigkeit Uimp:
- 4 kV, gemäss EN/IEC 60947-5-1
- Bemessungs-Isolationsspannung Ui:
- 320 VAC, gemäss EN / IEC 60947-5-1
- Kurzschluss-Schutzeinrichtung:
- Sicherung / 500 V / 10 A / gG
- Bedingter Bemessungs-Kurzschlussstrom:
- AC: 1 kADC: 1 kA
- Empfohlene Minimalbetriebsdaten:
Spannung
20 VAC/DC
Strom
100 mA
- Schaltleistung:
- 250 V AC/DC @ 5 A
- Elektrische Lebensdauer:
- ≥50000 Schaltzyklen bei 250VAC, 2A, cosφ 0.95,
- Spannungsfestigkeit:
- 4000 VAC, 50 Hz, 1 Minute, gemäss DIN / IEC 60512-2 zwischen allen Anschlüssen und Erde
- Überspannungskategorie:
- III, gemäss EN / IEC 60947-5-1
- Verschmutzungsgrad:
- 3, gemäss EN IEC 60947-1
- Schutzklasse:
- II, gemäss EN / IEC 61058-1
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» EN IEC 60947-5-5
- Thermischer Strom Ith:
- 5 A, gemäss EN / IEC 60947-5-1
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltsystem:
- Tastschaltelement
- Schaltsystem Zusatztext:
- Doppeltunterbrechendes Tastschaltsystem, Kontaktöffnungsweite 2 x 1.5 mm, mit 2 x 2 Kontaktpunkten je Schaltglied.Öffner-Schaltglieder der Tastschaltelemente erfüllen die Anforderungen an Schalter mit Zwangsöffnung nach EN / IEC 60947-5-12.17.
- Schaltstufen:
- 3 Stellungen
- Drahtquerschnitt:
- 1 Draht flexibel: 0,5 … 0,75 mm²1 Draht hoch flexibel: 0,5 mm²1 Draht starr: 0,5 … 1,5 mm²2 Drähte hoch flexibel: 0,5 mm²2 Drähte flexibel: 0,5 mm²2 Drähte starr: 0,75 mm²
- Gewicht:
- 0.016 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- Max. 100 m / s² Impulsbreite 11 ms, 3-Achsen (halbsinusförmig EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
- Klimafestigkeit:
- Feuchte Wärme, zyklisch 96 Stunden, + 25 °C/97 %, +55 °C/93 % relative Feuchtigkeit, nach EN IEC 60068-2-30Feuchte Wärme, konstant 56 Tage, + 40 °C/93 % relative Feuchtigkeit, gemäss EN IEC 60068-2-78Rascher Temperaturwechsel 100 Zyklen, – 40 °C _ + 80 °C, nach EN _ IEC 60068-2-14
Zertifikate
- Approbationen:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL, VDE
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement, Tastschaltelement, 250 V AC/DC @ 5 A, Silber, 2 Ö, Schraubanschluss
- Material:
- Kunststoff, nach UL 94 V0
- Produkteigenschaften:
- Ohne Lampenanschluss
- Hinweise:
- Ohne Lampenanschluss
- Schaltschemas:
- Bauteilelayouts:
