Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Ja
yes
wählen ...
Front
Frontform
quadratisch
quadratisch
wählen ...
Frontrahmen Farbe
Schwarz
Schwarz
wählen ...
Frontrahmen Material
Kunststoff
Kunststoff
wählen ...
Frontabmessung
18 mm x 18 mm
18 mm x 18 mm
wählen ...
Montage
Bauform
erhaben
erhaben
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
Ø 16 mm
Ø 16 mm
wählen ...
Bedien-/Anzeigeteil
Druckhaube Form
flach
flach
wählen ...
Druckhaube Farbe
Farblos
Farblos
wählen ...
Druckhaube Material
Kunststoff
Kunststoff
wählen ...
Druckhaube Ausleuchtung
ausleuchtbar
ausleuchtbar
wählen ...
Leuchtmittel Farbe
Rot
Rot
wählen ...
Elektrische Kennwerte
Kontakte Konfiguration
1 Ö + 1 S
1 Ö + 1 S
wählen ...
Schaltleistung
250 V @ 3 A
250 V @ 3 A
wählen ...
Betriebsspannung Art
V AC/DC
V AC/DC
wählen ...
Betriebsspannung
12 V
12 V
wählen ...
Mechanische Kennwerte
Anschluss
Lötanschluss
Lötanschluss
wählen ...
Schaltsystem
Sprungschaltelement
Sprungschaltelement
wählen ...
Kontaktmaterial
Gold
Gold
wählen ...
Schaltfunktion
Impuls
Impuls
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP65
IP65
wählen ...
Zurück
Leuchtdrucktaste, Baureihe 51, 18 mm x 18 mm, ausgeleuchtet, erhaben, 1 Ö + 1 S, Gold, IP65, Lötanschluss
- 51-953.7
- 51-151.0252
- 10-2J09.1062
- Druckhaube Farbe
- Druckhaube Form
- Frontform
- Schaltfunktion
- Anschluss
- Schaltleistung
- Schaltsystem
- Frontform
- Frontabmessung
- Kontakte Konfiguration
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtdrucktaste
- Baureihe:
- Baureihe 51
Front
- Frontabmessung:
- 18 mm x 18 mm
- Frontform:
- quadratisch
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 16 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
125 VAC, 3 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
110 VDC, 0.2 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte Konfiguration:
- 1 Ö + 1 S
- Betriebsspannung:
- 12 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Schaltleistung:
- 250 V @ 3 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Lichtstärke:
- 330 mcd
- Thermischer Strom Ith:
- Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.3 A
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Gesamtgewicht:
- 0.008 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Schwingfestigkeit:
- 10 g bei 10 Hz…1500 Hz, Amplitude 0,75 mm (Sinusförmig), gemäss DIN EN 60512-4-4, DIN EN 60068-2-6
Weitere
- Gehäuse Farbe:
- Schwarz
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Front
- Frontform:
- quadratisch
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 15,3 mm x 15,3 mm, ausleuchtbar, Farblos, flach, Kunststoff
- Abmessung:
- 15,3 mm x 15,3 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- 18 mm x 18 mm
- Frontform:
- quadratisch
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
125 VAC, 3 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
110 VDC, 0.2 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte:
- 1 Ö / 1 S
- Bemessungs-Betriebsspannung Ue:
- 250 VAC/DC gemäss EN IEC 60947-1
- Schaltleistung:
- 250 V @ 3 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Spannungsfestigkeit:
- 2500 VAC, 50 Hz, 1 Minute zwischen allen Anschlüssen und Erde, gemäss IEC 61058-1, Teil 15
- Schutzklasse:
- II
- Normen:
- Gemäss EN/IEC 61058-1
- Thermischer Strom Ith:
- Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.3 A
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Selbstreinigendes, doppelunterbrechendes Sprungschaltsystem, 1 Öffner und 1 Schliesser pro Schaltelement.
- Mechanische Lebensdauer:
- 2 Mio. Schaltzyklen
- Betätigungskraft:
- 1,8 … 6 N, abhängig von der Anzahl Schaltelemente
- Betätigungsweg:
- 3 mm
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Drahtquerschnitt:
- Sprungschaltelement mit seitlichen Lötanschlüssen verzinntMax. Drahtdurchmesser 2 Drähte à 1,2 mmMax. Litzenquerschnitt 1 Litze à 1 mm²
- Gewicht:
- 0.006 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, gemäss DIN EN 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- 15 g während 11 ms, nach DIN EN 60512-4-3, DIN EN 60068-2-27 (Einzelstösse, halbsinusförmig)
- Schwingfestigkeit:
- 10 g bei 10 Hz…1500 Hz, Amplitude 0,75 mm (Sinusförmig), gemäss DIN EN 60512-4-4, DIN EN 60068-2-6
- Klimafestigkeit:
- Feuchte Wärme konstant, nach DIN EN 60068-2-30Temperaturwechsel, nach DIN EN 60068-2-14
Zertifikate
- Approbationen:
- CB (IEC 61058-1), CQC, CSA, DNV, EAC, ENEC (EN 61058-1), UL, VDE
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 30 / EU (EMC), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, 18 mm x 18 mm, ausleuchtbar, quadratisch, Schwarz, Kunststoff, 1 Ö / 1 S, Impuls, Lötanschluss, IP65, gemäss DIN EN 60529
- Innenabmessung:
- 15,3 mm x 15,3 mm
- Gehäuse Farbe:
- Schwarz

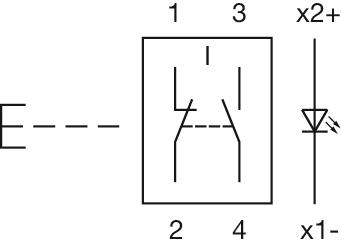

- Schaltschemas:

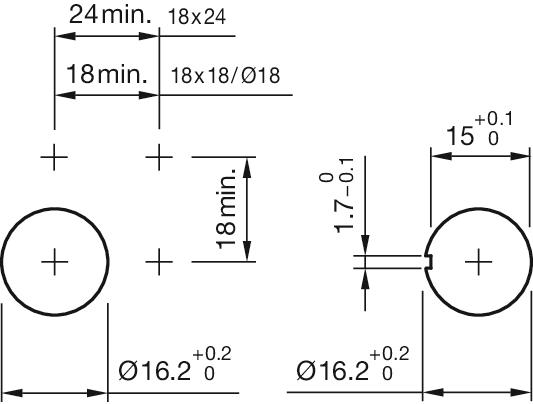

- Einbauöffnungen:

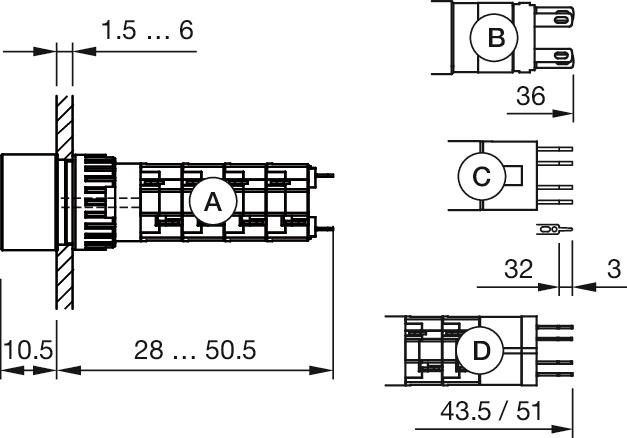

- Abmessungen:
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Betriebsspannung:
- 12 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Lichtstärke:
- 330 mcd
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T1 ¾ MG, Rot, 12 V AC/DC +10%
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werdenLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigtTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigtBei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werdenBitte beachten Sie die länderspezifischen Sicherheitshinweise
- Schaltschemas:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
