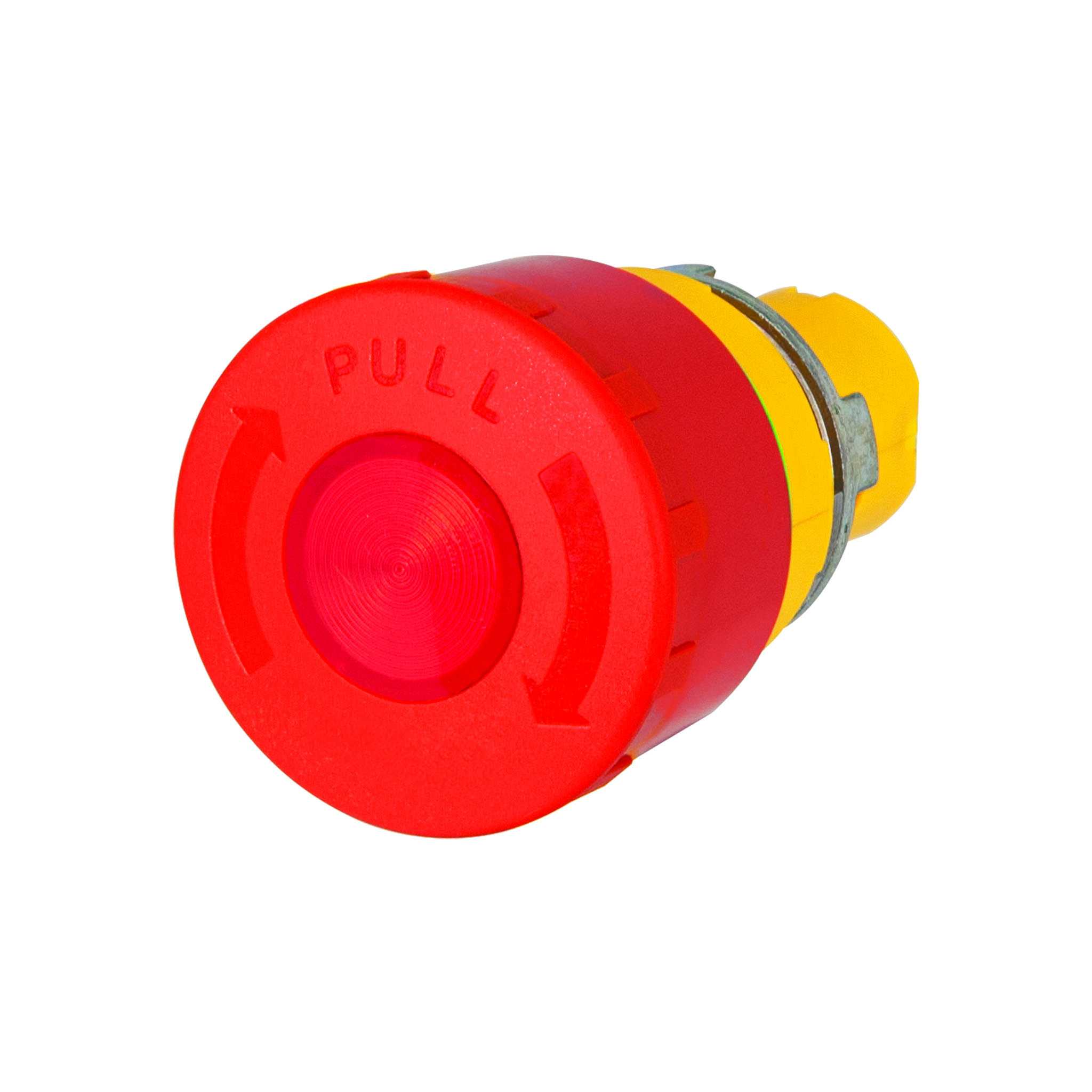

Stopp Taste ausleuchtbar, Baureihe 46, Ø 40 mm, erhaben, 1 Ö, IP66, Schraubanschluss
- 46-2C0P.1920.000
- 46-2V00.000.000
- 46-312.1Z10
- 46-39J.0987
- Anschluss
- Kontakte Konfiguration
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Stopp Taste
- Baureihe:
- Baureihe 46
Front
- Frontabmessung:
- Ø 40 mm
- Frontform:
- rund
- Farbe:
- Grau
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,3 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- transluzent
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-15
Spannung
24 V
120 V
240 V
600 V
Strom
10 A
6 A
3 A
1,2 A
bei DC-13
Spannung
24 V
120 V
240 V
Strom
5 A
1,1 A
0,55 A
- Kontakte Konfiguration:
- 1 Ö
- Betriebsspannung:
- 130 AC/DC -20% / +10%
- Schaltleistung:
- 600 V AC @ 1,2 A
- Elektrische Lebensdauer:
- 50 000 h
- Thermischer Strom Ith:
- 10 A (IEC-EN60947-1)
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltsystem:
- Tastschaltelement
- Entriegelungsart:
- Drehentriegelung/Zugentriegelung
- Anzugsdrehmoment:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- Gesamtgewicht:
- 0.065 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66
- Einsatztemperatur:
- – 40 °C … + 70 °C
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
Zertifikate
- Approbationen:
- CE
Weitere
- Material:
- Kunststoff
- Gehäuse Farbe:
- Gelb
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Ausleuchtbar
- RAL-Farbe:
- 7016 RAL
- max. Anzahl Schaltelemente:
- 4
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Front
- Frontabmessung:
- Ø 40 mm
- Frontform:
- rund
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,3 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- transluzent
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Verschmutzungsgrad:
- 3
- Schutzklasse:
- II, gemäss EN / IEC 61140
Mechanische Kennwerte
- Entriegelungsart:
- Drehentriegelung/Zugentriegelung
- Mechanische Lebensdauer:
- 500 000 Schaltzyklen
- Anzugsdrehmoment:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- Gewicht:
- 0.036 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66
- IK-Frontschutzart:
- IK03
- Einsatztemperatur:
- – 40 °C … + 70 °C
- Schockfestigkeit:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Klimafestigkeit:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Zertifikate
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- CEI EN 61373, IEC EN 60947-1, IEC EN 60947-5-1, IEC EN 60947-5-5, UNI EN ISO 12100, UNI EN ISO 13850
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 22,3 mm, Ø 40 mm, Pilz, ausleuchtbar, Rot, Kunststoff, transluzent, rund, IP66, IK03, Drehentriegelung/Zugentriegelung, Rot
- Abmessung:
- Ø 40 mm
- Gehäuse Farbe:
- Gelb
- Gehäuse Material:
- Kunststoff
- max. Anzahl Schaltelemente:
- 4

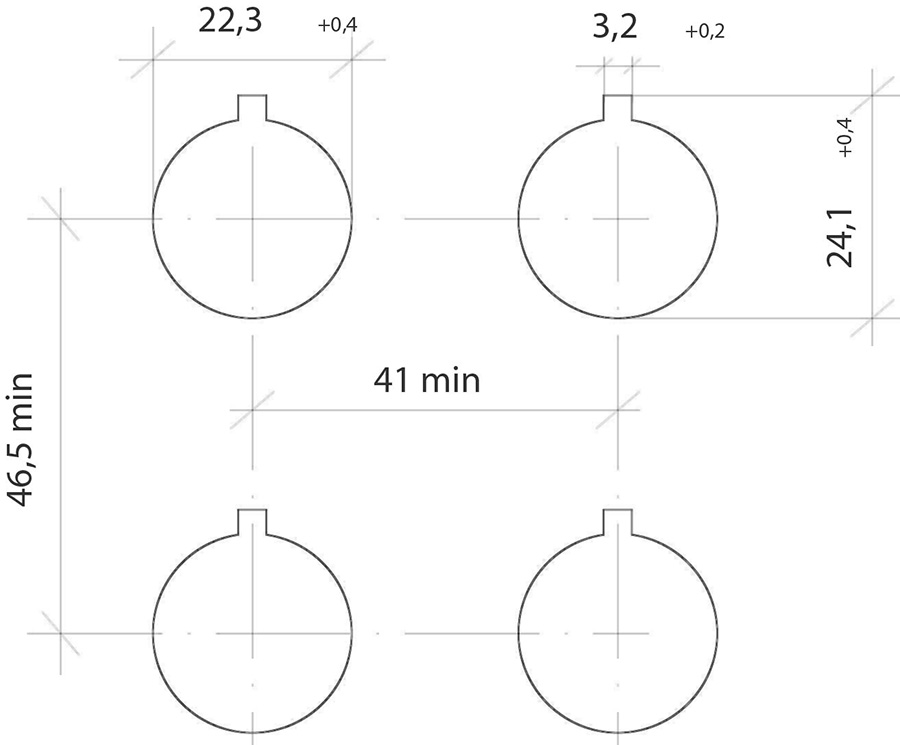

- Einbauöffnungen:

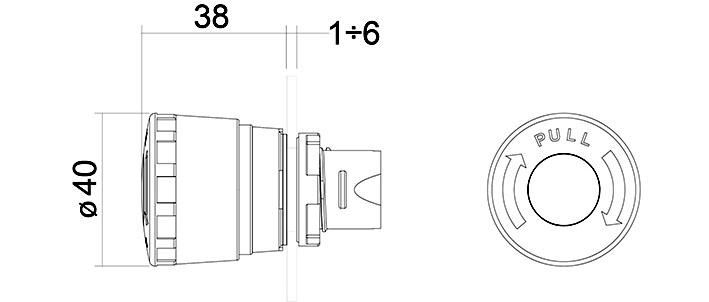

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Farbe:
- Grau
Montage
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Schutzklasse:
- II
Mechanische Kennwerte
- Anzugsdrehmoment:
- 0,8 ... 1 Nm Schraubanschluss
- Gewicht:
- 0.016 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP20
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schockfestigkeit:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Klimafestigkeit:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Zertifikate
- Approbationen:
- CSA, EAC, UL
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Weitere
- Kurzbeschreibung:
- Halter, Kunststoff
- Abmessung:
- 38 mm x 30 mm
- Material:
- Kunststoff
- Produkteigenschaften:
- Ausleuchtbar
- RAL-Farbe:
- 7016 RAL
- Schaltschemas:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Farbe:
- Rot
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-15
Spannung
24 V
120 V
240 V
600 V
Strom
10 A
6 A
3 A
1,2 A
bei DC-13
Spannung
24 V
120 V
240 V
Strom
5 A
1,1 A
0,55 A
- Kontakte:
- 1 Ö
- Isolationsspannung:
- Ui 690V - Uimp 4KV (IEC-EN60947-1)
- Schaltleistung:
- 600 V AC @ 1,2 A
- Verschmutzungsgrad:
- 3
- Thermischer Strom Ith:
- 10 A (IEC-EN60947-1)
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltsystem:
- Tastschaltelement
- Mechanische Lebensdauer:
- 1 Mio. Schaltzyklen
- Betätigungskraft:
- 2 N
- Anzugsdrehmoment:
- 0,8 ... 1 Nm Schraubanschluss
- Gewicht:
- 0.011 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP20
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schockfestigkeit:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Klimafestigkeit:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Zertifikate
- Approbationen:
- CSA, EAC, UL
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Weitere
- Kurzbeschreibung:
- Schaltelement, Tastschaltelement, 600 V AC @ 1,2 A, Silber, 1 Ö, Schraubanschluss
- Material:
- Kunststoff
- Schaltschemas:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 130 AC/DC -20% / +10%
- Elektrische Lebensdauer:
- 50 000 h
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Umgebungsbedingungen
- Einsatztemperatur:
- – 25 °C … + 55 °C
Zertifikate
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547, IEC EN 62471
Weitere
- Kurzbeschreibung:
- LED, Weiss, 130 AC/DC -20% / +10%
- Leuchtmittel Art:
- Multi-LED
- Abmessung:
- Ø 10 mm x 20 mm
