Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Ja
yes
wählen ...
Front
Farbe
Grau
Grau
wählen ...
Frontform
rund
rund
wählen ...
Frontrahmen Farbe
Gelb
Gelb
wählen ...
Frontrahmen Material
Kunststoff
Kunststoff
wählen ...
Frontabmessung
Ø 90 mm
Ø 90 mm
wählen ...
Montage
Bauform
erhaben
erhaben
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Einbauöffnung
Ø 22 mm
Ø 22 mm
wählen ...
Bedien-/Anzeigeteil
Druckhaube Form
Pilz
Pilz
wählen ...
Druckhaube Farbe
Rot
Rot
wählen ...
Druckhaube Material
Kunststoff
Kunststoff
wählen ...
Druckhaube Ausleuchtung
nicht ausleuchtbar
nicht ausleuchtbar
wählen ...
Elektrische Kennwerte
Kontakte Konfiguration
1 S
1 S
wählen ...
Schaltleistung
600 V AC @ 1,2 A
600 V AC @ 1,2 A
wählen ...
Mechanische Kennwerte
Entriegelungsart
Zugentriegelung
Zugentriegelung
wählen ...
Anschluss
Schraubanschluss
Schraubanschluss
wählen ...
Schaltsystem
Tastschaltelement
Tastschaltelement
wählen ...
Kontaktmaterial
Silber
Silber
wählen ...
Schaltfunktion
Rast
Rast
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP66
IP66
wählen ...
Weitere
Material
Kunststoff
Kunststoff
wählen ...
Zurück
Palm Switch/Grobhandtaste, Baureihe 46, Ø 90 mm, nicht ausgeleuchtet, erhaben, 1 S, Silber, IP66, Schraubanschluss
- 46-2530.1Q20.000
- 46-2M00.1000.000
- 46-311.1Z10
- Druckhaube Farbe
- Frontrahmen Farbe
- IP-Frontschutzart
- Schaltfunktion
- Frontabmessung
- Anschluss
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Grobhandtaste
- Baureihe:
- Baureihe 46
Front
- Frontabmessung:
- Ø 90 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Gelb
- Frontrahmen Material:
- Kunststoff
- Farbe:
- Grau
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,3 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- opak
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-15
Spannung
24 V
120 V
240 V
600 V
Strom
10 A
6 A
3 A
1,2 A
bei DC-13
Spannung
24 V
120 V
240 V
Strom
5 A
1,1 A
0,55 A
- Kontakte Konfiguration:
- 1 S
- Schaltleistung:
- 600 V AC @ 1,2 A
- Thermischer Strom Ith:
- 10 A (IEC-EN60947-1)
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Rast
- Schaltsystem:
- Tastschaltelement
- Entriegelungsart:
- Zugentriegelung
- Anzugsdrehmoment:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- Gesamtgewicht:
- 0.074 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66
- Einsatztemperatur:
- – 40 °C … + 70 °C
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
Weitere
- Material:
- Kunststoff
- Gehäuse Farbe:
- Gelb
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Nicht ausleuchtbar
- RAL-Farbe:
- 7016 RAL
- max. Anzahl Schaltelemente:
- 4

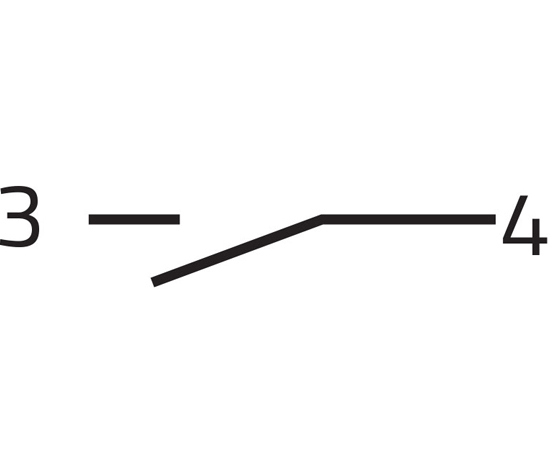

- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Front
- Frontabmessung:
- Ø 90 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Gelb
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,3 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- opak
Elektrische Kennwerte
- Verschmutzungsgrad:
- 3
- Schutzklasse:
- II, gemäss EN / IEC 61140
Mechanische Kennwerte
- Schaltfunktion:
- Rast
- Entriegelungsart:
- Zugentriegelung
- Mechanische Lebensdauer:
- 500 000 Schaltzyklen
- Anzugsdrehmoment:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- Gewicht:
- 0.055 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66
- IK-Frontschutzart:
- IK03
- Einsatztemperatur:
- – 40 °C … + 70 °C
- Schockfestigkeit:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Klimafestigkeit:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Zertifikate
- Approbationen:
- CSA, UL
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- CEI EN 61373, CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, IEC EN 60947-5-5, UL508, UNI EN ISO 12100, UNI EN ISO 13850
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 22,3 mm, Ø 90 mm, Pilz, nicht ausleuchtbar, Rot, Kunststoff, opak, rund, Gelb, Kunststoff, Rast, IP66, IK03, Zugentriegelung
- Gehäuse Farbe:
- Gelb
- Gehäuse Material:
- Kunststoff
- max. Anzahl Schaltelemente:
- 4

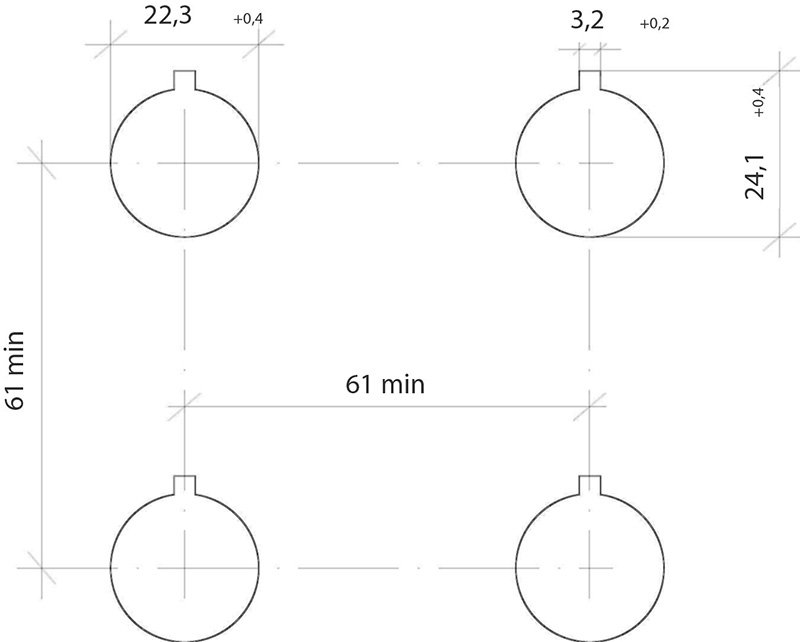

- Einbauöffnungen:

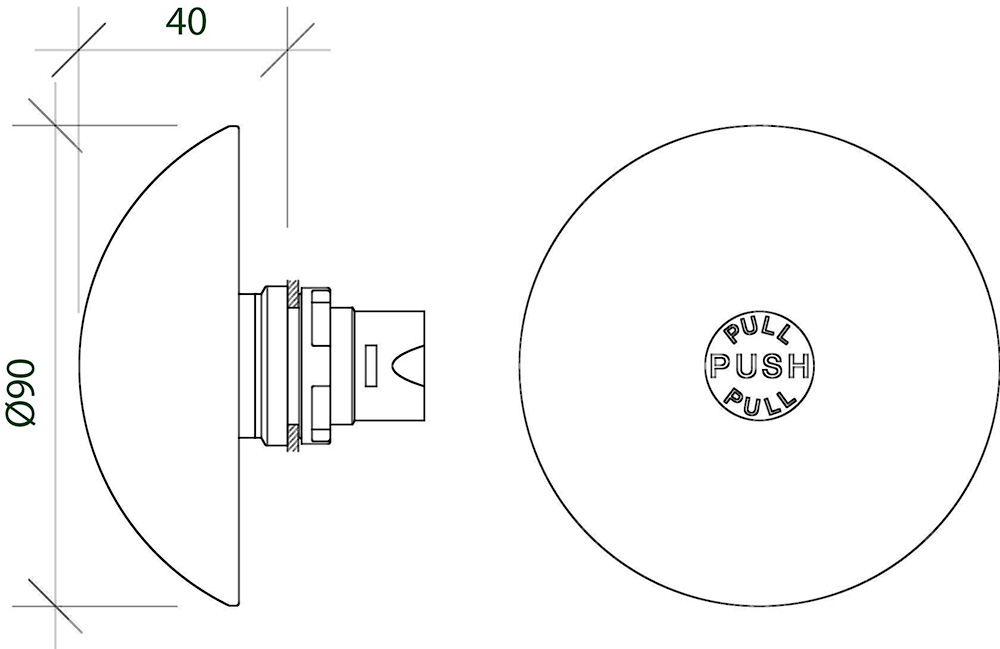

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Farbe:
- Grau
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.008 kg
Umgebungsbedingungen
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Klimafestigkeit:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Zertifikate
- Approbationen:
- CSA, EAC, UL
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Weitere
- Kurzbeschreibung:
- Halter, Kunststoff
- Abmessung:
- 38 mm x 30 mm
- Material:
- Kunststoff
- Produkteigenschaften:
- Nicht ausleuchtbar
- RAL-Farbe:
- 7016 RAL

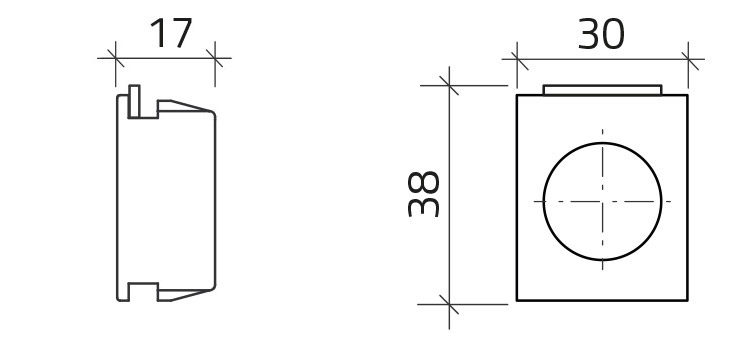

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Farbe:
- Grün
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-15
Spannung
24 V
120 V
240 V
600 V
Strom
10 A
6 A
3 A
1,2 A
bei DC-13
Spannung
24 V
120 V
240 V
Strom
5 A
1,1 A
0,55 A
- Kontakte:
- 1 S
- Isolationsspannung:
- Ui 690V - Uimp 4KV (IEC-EN60947-1)
- Schaltleistung:
- 600 V AC @ 1,2 A
- Verschmutzungsgrad:
- 3
- Thermischer Strom Ith:
- 10 A (IEC-EN60947-1)
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltsystem:
- Tastschaltelement
- Mechanische Lebensdauer:
- 1 Mio. Schaltzyklen
- Betätigungskraft:
- 2 N
- Anzugsdrehmoment:
- 0,8 ... 1 Nm Schraubanschluss
- Gewicht:
- 0.011 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP20
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schockfestigkeit:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Schwingfestigkeit:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Klimafestigkeit:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Zertifikate
- Approbationen:
- CSA, EAC, UL
- Konformitäten:
- CE
- REACH:
- REACH konform
- RoHS:
- RoHS konform
- Normen:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Weitere
- Kurzbeschreibung:
- Schaltelement, Tastschaltelement, 600 V AC @ 1,2 A, Silber, 1 S, Schraubanschluss
- Material:
- Kunststoff
- Schaltschemas:

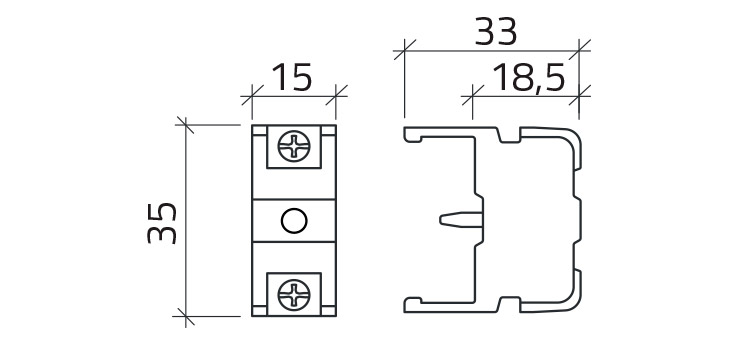

- Abmessungen:
