Assembly settings
Produktsortiment
Sofort Verfügbarkeit
Nein
no
wählen ...
Front
Frontform
quadratisch
quadratisch
wählen ...
Frontabmessung
85 mm x 85 mm
85 mm x 85 mm
wählen ...
Montage
Bauform
erhaben
erhaben
wählen ...
Montage-Typ
Paneel-Montage
Paneel-Montage
wählen ...
Komponenten-Montage-Typ
Bodenmontage
Bodenmontage
wählen ...
Einbauöffnung
Ø 22 mm
Ø 22 mm
wählen ...
Bedien-/Anzeigeteil
Druckhaube Farbe
Rot
Rot
wählen ...
Druckhaube Material
Kunststoff
Kunststoff
wählen ...
Druckhaube Ausleuchtung
nicht ausleuchtbar
nicht ausleuchtbar
wählen ...
Elektrische Kennwerte
Kontakte Konfiguration
1 Ö
1 Ö
wählen ...
Schaltleistung
500 V AC @ 10 A
500 V AC @ 10 A
wählen ...
Mechanische Kennwerte
Entriegelungsart
Zugentriegelung
Zugentriegelung
wählen ...
Anschluss
Schraubanschluss
Schraubanschluss
wählen ...
Schaltsystem
Tastschaltelement
Tastschaltelement
wählen ...
Kontaktmaterial
Silber
Silber
wählen ...
Schaltfunktion
Rast
Rast
wählen ...
Umgebungsbedingungen
IP-Frontschutzart
IP66, IP67, IP69K
IP66, IP67, IP69K
wählen ...
Weitere
Schaltelement Typ
Boden
Boden
wählen ...
Zurück
Palm Switch/Grobhandtaste, Baureihe 45, 85 mm x 85 mm, nicht ausgeleuchtet, erhaben, 1 Ö, Silber, IP66, IP67, IP69K, Schraubanschluss
- 45-482.1810
- 45-312.2Z10
- Druckhaube Farbe
- Schaltfunktion
- Anschluss
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Grobhandtaste
- Baureihe:
- Baureihe 45
Front
- Frontabmessung:
- 85 mm x 85 mm
- Frontform:
- quadratisch
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,3 mm
- Komponenten-Montage-Typ:
- Bodenmontage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Optik:
- opak
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
10 A
10 A
8 A
6 A
10 A
bei AC-15
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
6 A
6 A
6 A
4 A
3 A
1,4 A
bei DC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
bei DC-13
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Kontakte Konfiguration:
- 1 Ö
- Schaltleistung:
- 500 V AC @ 10 A
- Thermischer Strom Ith:
- 10 A Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Rast
- Schaltsystem:
- Tastschaltelement
- Entriegelungsart:
- Zugentriegelung
- Anzugsdrehmoment:
- 0,8 … 0,9 Nm
- Gesamtgewicht:
- 0.422 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66, IP67, IP69K
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 10 … 500 Hz: 5 g
Weitere
- Gehäuse Farbe:
- Gelb
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Zugentriegelung
- Schaltelement Typ:
- Boden
- max. Anzahl Schaltelemente:
- 3
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 2 COMPONENTS:
Front
- Frontabmessung:
- 85 mm x 85 mm
- Frontform:
- quadratisch
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,3 mm
- Komponenten-Montage-Typ:
- Bodenmontage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Optik:
- opak
Elektrische Kennwerte
- Bemessungs-Betriebsspannung Ue:
- Bei AC: Bemessungswert 5 ... 500 VBei DC: Bemessungswert 5 ... 500 V
Mechanische Kennwerte
- Schaltfunktion:
- Rast
- Schaltsystem:
- Tastschaltelement
- Entriegelungsart:
- Zugentriegelung
- Gewicht:
- 0.414 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66, IP67, IP69K
- Lagertemperatur:
- – 40 °C … + 80 °C
- Schockfestigkeit:
- Gemäss IEC 60068-2-27: 11 ms, 50 g, Halbsinus
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 10 … 500 Hz: 5 g
- Klimafestigkeit:
- Während dem Betrieb gemäss IEC 60721: 3K6, 3C3, 3S2, 3M6, 3B2
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 22,3 mm, 85 mm x 85 mm, nicht ausleuchtbar, Rot, Kunststoff, opak, quadratisch, Rast, IP66, IP67, IP69K, Zugentriegelung
- Gehäuse Farbe:
- Gelb
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Zugentriegelung

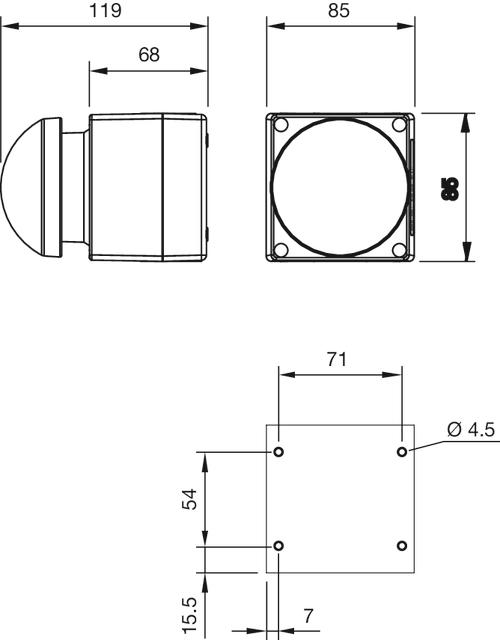

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Komponenten-Montage-Typ:
- Bodenmontage
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
10 A
10 A
8 A
6 A
10 A
bei AC-15
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
6 A
6 A
6 A
4 A
3 A
1,4 A
bei DC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
bei DC-13
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Kontakte:
- 1 Ö
- Kontaktzuverlässigkeit:
- Eine Fehlschaltung pro 10 Mio. (5 V, 1 mA)Eine Fehlschaltung pro 100 Mio. (17 V, 5 mA)
- Isolationsspannung:
- Bemessungswert 500 V
- Stossspannungsfestigkeit:
- Bemessungswert 6 kV
- Schaltleistung:
- 500 V AC @ 10 A
- Verschmutzungsgrad:
- 3
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» EN IEC 60947-5-1
- Thermischer Strom Ith:
- 10 A Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltsystem:
- Tastschaltelement
- Schaltsystem Zusatztext:
- Das doppeltunterbrechende Tastschaltelement ist mit Öffner oder Schliesser ausgerüstet. Der Öffnerkontakt ist zwangsöffnend.Es können bis sechs Schaltelemente pro Halter aufgeschnappt werden.Der Öffnerkontakt öffnet beim Lösen vom Betätiger selbsttätig. Im Auslieferzustand ist der Kontakt offen (= sicherer Zustand).Die Aktivierung (= Öffnerkontakte bei unbetätigtem Befehlsgerät geschlossen) erfolgt beim erstmaligen Betätigen nach dem Aufschnappen des Schaltelementes auf den Betätiger.
- Mechanische Lebensdauer:
- 10 Mio. Schaltzyklen
- Anzugsdrehmoment:
- 0,8 … 0,9 Nm
- Schalthäufigkeit:
- Max. 3 600/h
- Anschluss Details 1:
- Eindrähtig 2 x (1,0 … 1,5mm²)– Mit Aderendbearbeitung 2 x (0,5 … 0,75 mm²)
- Anschluss Details 2:
- Feindrähtig– Ohne Aderendbearbeitung 2 x (0,5 … 0,75 mm²)– Ohne Aderendbearbeitung 2 x (0,5 … 1,5 mm²)– Bei AWG-Leitungen 2 x (18 … 14)
- Drahtquerschnitt:
- Eindrähtig 2 x (1,0 … 1,5mm²)– Mit Aderendbearbeitung 2 x (0,5 … 0,75 mm²)Feindrähtig– Ohne Aderendbearbeitung 2 x (0,5 … 0,75 mm²)– Mit Aderendbearbeitung 2 x (0,5 … 1,5 mm²)– Bei AWG-Leitungen 2 x (18 … 14)
- Gewicht:
- 0.008 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP20 Anschlussklemme, IP40 Gehäuse
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 80 °C
- Schockfestigkeit:
- Gemäss IEC 60068-2-27: 11 ms, 50 g, Halbsinus
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 2 … 500 Hz: 5 g
- Klimafestigkeit:
- Während dem Betrieb gemäss IEC 60721: 3K6, 3C3, 3S2, 3M6
Zertifikate
- Approbationen:
- CCC, CSA, UL
- Konformitäten:
- CE, UKCA
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement Bodenbefestigung, Tastschaltelement, 500 V AC @ 10 A, Silber, 1 Ö, Schraubanschluss, Bodenmontage
- Produkteigenschaften:
- Bodenbefestigung
- Hinweise:
- Schaltelement Bodenmontage kann nur mit Aufbaugehäuse verwendet werden
- Schaltelement Typ:
- Boden
- Schaltschemas:

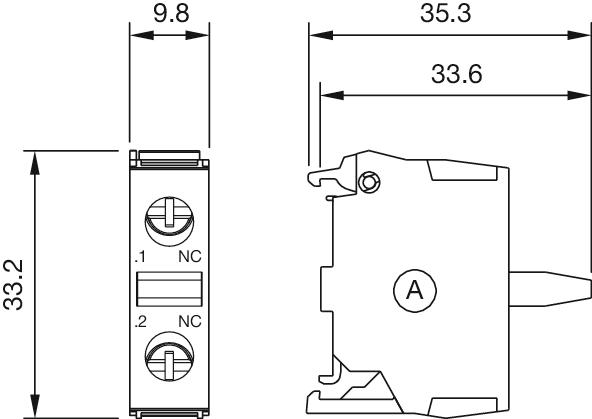

- Abmessungen:
A = Schraubanschluss
für Art.-Nr. 45-312.2Z10
