NOT-HALT Taste, Baureihe 45, Ø 40 mm, 1 Ö, IP66, IP67, IP69K, Schraubanschluss
- 45-2C36.1920.000
- 45-2300.1000.000
- 45-312.1X10
- Frontabmessung
- Frontrahmen Farbe
- Frontrahmen Material
- Entriegelungsart
- Material
- Anschluss
- Kontaktmaterial
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- NOT-HALT Taste
- Baureihe:
- Baureihe 45
Front
- Frontabmessung:
- Ø 40 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Einbauöffnung:
- Ø 22,3 mm
- Komponenten-Montage-Typ:
- Frontmontage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- opak
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
10 A
10 A
8 A
6 A
10 A
bei AC-15
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
6 A
6 A
6 A
4 A
3 A
1,4 A
bei DC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
bei DC-13
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Kontakte Konfiguration:
- 1 Ö
- Schaltleistung:
- 500 V AC @ 10 A
- Thermischer Strom Ith:
- 10 A Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Rast
- Schaltsystem:
- Tastschaltelement
- Entriegelungsart:
- Drehentriegelung
- Anzugsdrehmoment:
- 0,8 … 0,9 Nm
- Gesamtgewicht:
- 0.082 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66, IP67, IP69K
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 2 … 500 Hz: 5 g
Zertifikate
- Approbationen:
- UL, CE, CCC, CSA, EN 60947-5-5, ISO 13850
Weitere
- Material:
- Kunststoff
- Gehäuse Farbe:
- Gelb
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Drehentriegelung im Uhrzeigersinn
- Schaltelement Typ:
- Einfach
- max. Anzahl Schaltelemente:
- 4
- Montageanleitung Video:
- https://vimeo.com/eaohmi/assembly-instruction-e-stop-s45
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Front
- Frontabmessung:
- Ø 40 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- opak
Mechanische Kennwerte
- Schaltfunktion:
- Rast
- Entriegelungsart:
- Drehentriegelung
- Mechanische Lebensdauer:
- 300 000 Schaltzyklen
- Schalthäufigkeit:
- Max. 600/h
- Gewicht:
- 0.045 kg
Umgebungsbedingungen
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 80 °C
- Schockfestigkeit:
- Gemäss IEC 60068-2-27: 11 ms, 50 g, Halbsinus
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 2 … 500 Hz: 5 g
- Klimafestigkeit:
- Während dem Betrieb gemäss IEC 60721: 3K6, 3C3, 3S2, 3M6
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 40 mm, Pilz, nicht ausleuchtbar, Rot, Kunststoff, opak, rund, Schwarz, Kunststoff, Rast, Drehentriegelung
- Abmessung:
- Ø 40 mm
- Gehäuse Farbe:
- Gelb
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Drehentriegelung im Uhrzeigersinn
- Hinweise:
- Anwendung nach DIN EN ISO 13850 und EN 60204-1
- Schaltschemas:

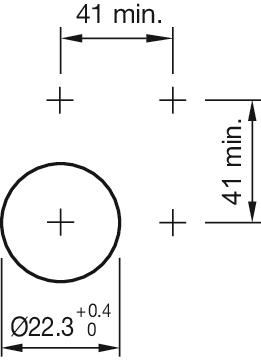

- Einbauöffnungen:

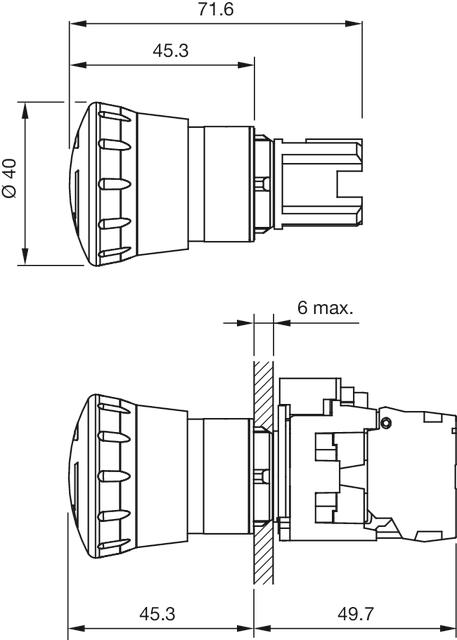

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.027 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Halter für 3 Elemente, Kunststoff
- Material:
- Kunststoff
- Bauteilelayouts:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Komponenten-Montage-Typ:
- Frontmontage
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
10 A
10 A
8 A
6 A
10 A
bei AC-15
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
6 A
6 A
6 A
4 A
3 A
1,4 A
bei DC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
bei DC-13
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Kontakte:
- 1 Ö
- Kontaktzuverlässigkeit:
- Eine Fehlschaltung pro 10 Mio. (5 V, 1 mA)Eine Fehlschaltung pro 100 Mio. (17 V, 5 mA)
- Isolationsspannung:
- Bemessungswert 500 V
- Stossspannungsfestigkeit:
- Bemessungswert 6 kV
- Schaltleistung:
- 500 V AC @ 10 A
- Verschmutzungsgrad:
- 3
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» EN IEC 60947-5-1
- Thermischer Strom Ith:
- 10 A Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Gold
- Schaltsystem:
- Tastschaltelement
- Schaltsystem Zusatztext:
- Das doppeltunterbrechende Tastschaltelement ist mit Öffner oder Schliesser ausgerüstet. Der Öffnerkontakt ist zwangsöffnend.Es können bis sechs Schaltelemente pro Halter aufgeschnappt werden.Der Öffnerkontakt öffnet beim Lösen vom Betätiger selbsttätig. Im Auslieferzustand ist der Kontakt offen (= sicherer Zustand).Die Aktivierung (= Öffnerkontakte bei unbetätigtem Befehlsgerät geschlossen) erfolgt beim erstmaligen Betätigen nach dem Aufschnappen des Schaltelementes auf den Betätiger.
- Mechanische Lebensdauer:
- 10 Mio. Schaltzyklen
- Anzugsdrehmoment:
- 0,8 … 0,9 Nm
- Schalthäufigkeit:
- Max. 3 600/h
- Anschluss Details 1:
- Eindrähtig 2 x (1,0 … 1,5mm²)– Mit Aderendbearbeitung 2 x (0,5 … 0,75 mm²)
- Anschluss Details 2:
- Feindrähtig– Ohne Aderendbearbeitung 2 x (0,5 … 0,75 mm²)– Ohne Aderendbearbeitung 2 x (0,5 … 1,5 mm²)– Bei AWG-Leitungen 2 x (18 … 14)
- Drahtquerschnitt:
- Eindrähtig 2 x (1,0 … 1,5mm²)– Mit Aderendbearbeitung 2 x (0,5 … 0,75 mm²)Feindrähtig– Ohne Aderendbearbeitung 2 x (0,5 … 0,75 mm²)– Mit Aderendbearbeitung 2 x (0,5 … 1,5 mm²)– Bei AWG-Leitungen 2 x (18 … 14)
- Gewicht:
- 0.01 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP20 Anschlussklemme, IP40 Gehäuse
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 80 °C
- Schockfestigkeit:
- Gemäss IEC 60068-2-27: 11 ms, 50 g, Halbsinus
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 2 … 500 Hz: 5 g
- Klimafestigkeit:
- Während dem Betrieb gemäss IEC 60721: 3K6, 3C3, 3S2, 3M6
Zertifikate
- Approbationen:
- CCC, CSA, UL
- Konformitäten:
- CE, UKCA
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement, Tastschaltelement, 500 V AC @ 10 A, Gold, 1 Ö, Schraubanschluss, Frontmontage
- Produkteigenschaften:
- Frontplattenbefestigung
- Schaltelement Typ:
- Einfach
- Schaltschemas:
- Abmessungen:
A = Schraubanschluss
für Art.-Nr. 45-312.1Z10, 45-312.1X10
