Leuchtdrucktaste, Baureihe 45, Ø 38 mm, ausgeleuchtet, flach, 1 Ö, Gold, IP66, IP67, IP69K, Schraubanschluss
- 45-2234.4FG0.000
- 45-2300.2000.000
- 45-312.1X10
- 45-320.1G11
- Druckhaube Farbe
- Leuchtmittel Farbe
- Schaltfunktion
- Anschluss
- Kontaktmaterial
- Schaltelement Typ
- Kontakte Konfiguration
- Anschluss
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtdrucktaste
- Baureihe:
- Baureihe 45
Front
- Frontabmessung:
- Ø 38 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Sandgrau
- Frontrahmen Material:
- Metall
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 30,5 mm
- Komponenten-Montage-Typ:
- Frontmontage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Gelb
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Gelb
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
10 A
10 A
8 A
6 A
10 A
bei AC-15
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
6 A
6 A
6 A
4 A
3 A
1,4 A
bei DC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
bei DC-13
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Kontakte Konfiguration:
- 1 Ö
- Betriebsspannung:
- 6 - 24 V AC/DC
- Schaltleistung:
- 500 V AC @ 10 A
- Lichtstärke:
- 900 - 1400 mcd
- Thermischer Strom Ith:
- 10 A Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Rast
- Schaltsystem:
- Tastschaltelement
- Anzugsdrehmoment:
- 0,8 … 0,9 Nm
- Gesamtgewicht:
- 0.136 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66, IP67, IP69K
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 20 … 500 Hz: 5 g
Weitere
- Material:
- Metall
- Gehäuse Farbe:
- Silber
- Gehäuse Material:
- Metall
- Produkteigenschaften:
- Frontplattenbefestigung
- Schaltelement Typ:
- Einfach
- max. Anzahl Schaltelemente:
- 4
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Front
- Frontabmessung:
- Ø 38 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Sandgrau
- Frontrahmen Material:
- Metall
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 30,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Gelb
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Gelb
Mechanische Kennwerte
- Schaltfunktion:
- Rast
- Schaltsystem:
- Tastschaltelement
- Mechanische Lebensdauer:
- 500 000 Schaltzyklen
- Schalthäufigkeit:
- Max. 1 800/h
- Gewicht:
- 0.072 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP66, IP67, IP69K
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 80 °C
- Schockfestigkeit:
- Gemäss IEC 60068-2-27: 11 ms, 50 g, Halbsinus
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 20 … 500 Hz: 5 g
- Klimafestigkeit:
- Während dem Betrieb gemäss IEC 60721: 3K6, 3C3, 3S2, 3M6
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 30,5 mm, Ø 38 mm, flach, ausleuchtbar, Gelb, Kunststoff, transparent, rund, Sandgrau, Metall, Rast, IP66, IP67, IP69K, Gelb
- Gehäuse Farbe:
- Silber
- Gehäuse Material:
- Metall
- Hinweise:
- Druckentriegelung
- Schaltschemas:

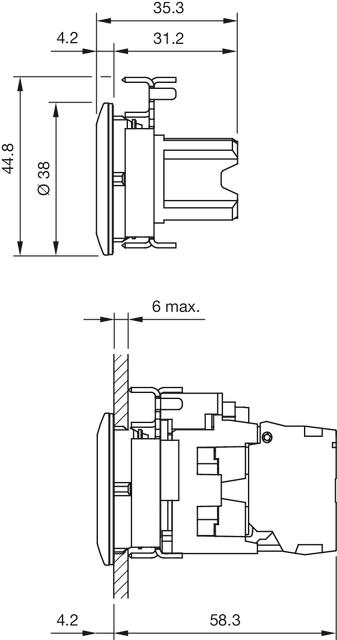

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.046 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Halter für 3 Elemente, Metall
- Material:
- Metall
- Bauteilelayouts:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Komponenten-Montage-Typ:
- Frontmontage
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
bei AC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
10 A
10 A
8 A
6 A
10 A
bei AC-15
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
6 A
6 A
6 A
4 A
3 A
1,4 A
bei DC-12
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
bei DC-13
Spannung
24 V
48 V
110 V
230 V
400 V
500 V
Strom
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Kontakte:
- 1 Ö
- Kontaktzuverlässigkeit:
- Eine Fehlschaltung pro 10 Mio. (5 V, 1 mA)Eine Fehlschaltung pro 100 Mio. (17 V, 5 mA)
- Isolationsspannung:
- Bemessungswert 500 V
- Stossspannungsfestigkeit:
- Bemessungswert 6 kV
- Schaltleistung:
- 500 V AC @ 10 A
- Verschmutzungsgrad:
- 3
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» EN IEC 60947-5-1
- Thermischer Strom Ith:
- 10 A Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Gold
- Schaltsystem:
- Tastschaltelement
- Schaltsystem Zusatztext:
- Das doppeltunterbrechende Tastschaltelement ist mit Öffner oder Schliesser ausgerüstet. Der Öffnerkontakt ist zwangsöffnend.Es können bis sechs Schaltelemente pro Halter aufgeschnappt werden.Der Öffnerkontakt öffnet beim Lösen vom Betätiger selbsttätig. Im Auslieferzustand ist der Kontakt offen (= sicherer Zustand).Die Aktivierung (= Öffnerkontakte bei unbetätigtem Befehlsgerät geschlossen) erfolgt beim erstmaligen Betätigen nach dem Aufschnappen des Schaltelementes auf den Betätiger.
- Mechanische Lebensdauer:
- 10 Mio. Schaltzyklen
- Anzugsdrehmoment:
- 0,8 … 0,9 Nm
- Schalthäufigkeit:
- Max. 3 600/h
- Anschluss Details 1:
- Eindrähtig 2 x (1,0 … 1,5mm²)– Mit Aderendbearbeitung 2 x (0,5 … 0,75 mm²)
- Anschluss Details 2:
- Feindrähtig– Ohne Aderendbearbeitung 2 x (0,5 … 0,75 mm²)– Ohne Aderendbearbeitung 2 x (0,5 … 1,5 mm²)– Bei AWG-Leitungen 2 x (18 … 14)
- Drahtquerschnitt:
- Eindrähtig 2 x (1,0 … 1,5mm²)– Mit Aderendbearbeitung 2 x (0,5 … 0,75 mm²)Feindrähtig– Ohne Aderendbearbeitung 2 x (0,5 … 0,75 mm²)– Mit Aderendbearbeitung 2 x (0,5 … 1,5 mm²)– Bei AWG-Leitungen 2 x (18 … 14)
- Gewicht:
- 0.01 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP20 Anschlussklemme, IP40 Gehäuse
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 40 °C … + 80 °C
- Schockfestigkeit:
- Gemäss IEC 60068-2-27: 11 ms, 50 g, Halbsinus
- Schwingfestigkeit:
- Gemäss IEC 60068-2-6: 2 … 500 Hz: 5 g
- Klimafestigkeit:
- Während dem Betrieb gemäss IEC 60721: 3K6, 3C3, 3S2, 3M6
Zertifikate
- Approbationen:
- CCC, CSA, UL
- Konformitäten:
- CE, UKCA
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement, Tastschaltelement, 500 V AC @ 10 A, Gold, 1 Ö, Schraubanschluss, Frontmontage
- Produkteigenschaften:
- Frontplattenbefestigung
- Schaltelement Typ:
- Einfach
- Schaltschemas:

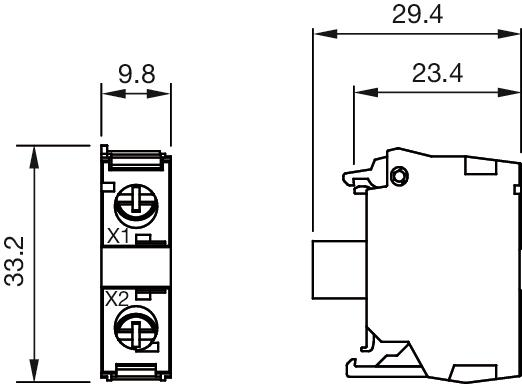

- Abmessungen:
A = Schraubanschluss
für Art.-Nr. 45-312.1Z10, 45-312.1X10
Dateien herunterladen
Wo kaufen
In den Warenkorb
Montage
- Komponenten-Montage-Typ:
- Frontmontage
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Gelb
Elektrische Kennwerte
- Betriebsspannung:
- 6 - 24 V AC/DC
- Stossspannungsfestigkeit:
- 4 kV
- Lichtstärke:
- 900 - 1400 mcd
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Anschluss Details 1:
- Eindrähtig 2 x (1,0 … 1,5mm²)– Mit Aderendbearbeitung 2 x (0,5 … 0,75 mm²)
- Anschluss Details 2:
- Feindrähtig– Ohne Aderendbearbeitung 2 x (0,5 … 0,75 mm²)– Ohne Aderendbearbeitung 2 x (0,5 … 1,5 mm²)– Bei AWG-Leitungen 2 x (18 … 14)
- Gewicht:
- 0.008 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Leuchtelement, Schraubanschluss, Gelb, 6 - 24 V AC/DC, Frontmontage
- Schaltschemas:
- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
