Leuchtdrucktaste, Baureihe 31, 24 mm x 18 mm, ausgeleuchtet, erhaben, 1 Ö + 1 S, Gold, IP40, Lötanschluss
- 31-903.7
- 31-121.0252
- 10-2J09.1062
- Frontform
- Druckhaube Ausleuchtung
- Druckhaube Form
- Druckhaube Farbe
- Frontform
- Druckhaube Ausleuchtung
- Schaltleistung
- Frontabmessung
- Schaltfunktion
- Anschluss
- Schaltsystem
- Kontakte Konfiguration
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
- HMI Funktion:
- Leuchtdrucktaste
- Baureihe:
- Baureihe 31
Front
- Frontabmessung:
- 24 mm x 18 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 16 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
125 VAC, 3 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte Konfiguration:
- 1 Ö + 1 S
- Betriebsspannung:
- 12 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Schaltleistung:
- 250 V @ 3 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Lichtstärke:
- 330 mcd
- Thermischer Strom Ith:
- 3 A
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Gesamtgewicht:
- 0.008 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP40
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Schwingfestigkeit:
- 10 g bei 10 Hz…2000 Hz, Amplitude 1,5 mm (Sinusförmig), gemäss DIN EN 60512-4-4, DIN EN 60068-2-6
Weitere
- Gehäuse Farbe:
- Schwarz
- max. Anzahl Schaltelemente:
- 1
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontform:
- rechteckig
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 21,5 mm x 15,3 mm, ausleuchtbar, Farblos, flach, Kunststoff
- Abmessung:
- 21,5 mm x 15,3 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontabmessung:
- 24 mm x 18 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 16 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
125 VAC, 3 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte:
- 1 Ö / 1 S
- Bemessungs-Betriebsspannung Ue:
- 250 VAC/VDC
- Schaltleistung:
- 250 V @ 3 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Spannungsfestigkeit:
- 2500 VAC, 50 Hz, 1 Minute, gemäss IEC 60512-2-11 zwischen allen Anschlüssen und Erde
- Schutzklasse:
- II
- Normen:
- Gemäss EN/IEC 61058-1
- Thermischer Strom Ith:
- 3 A
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Selbstreinigendes, doppelunterbrechendes Sprungschaltsystem (Kontaktöffnungsweite 2 mm x 0,5 mm), 1 Öffner und 1 Schliesser pro Schaltelement.
- Mechanische Lebensdauer:
- 2 Mio. Schaltzyklen
- Betätigungskraft:
- 2 N … 5,5 N, abhängig von der Anzahl Schaltelemente
- Betätigungsweg:
- ca. 3 mm
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Drahtquerschnitt:
- Max. Drahtquerschnitt 1 Draht à 1,5 mmMax. Litzenquerschnitt 2 Litzen à 0,75 mm² oder 1 Litze à 1,0 mm²
- Gewicht:
- 0.006 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40 frontseitig, IP67 mit Frontschutzhaube
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- 15 g während 11 ms, nach IEC 60512-4-3, IEC 60068-2-27 (Einzelstösse, halbsinusförmig)
- Schwingfestigkeit:
- 10 g bei 10 Hz…2000 Hz, Amplitude 1,5 mm (Sinusförmig), gemäss DIN EN 60512-4-4, DIN EN 60068-2-6
- Klimafestigkeit:
- Konstantklima gemäss IEC 60068-2-3Wechselklima gemäss IEC 60068-2-14
Zertifikate
- Approbationen:
- CB (IEC 61058-1), CSA, DNV, EAC, ENEC (EN 61058-1), UL, VDE
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 16 mm, 24 mm x 18 mm, ausleuchtbar, rechteckig, Schwarz, Kunststoff, 1 Ö / 1 S, Impuls, Lötanschluss
- Innenabmessung:
- 21,5 mm x 15,3 mm
- Gehäuse Farbe:
- Schwarz
- max. Anzahl Schaltelemente:
- 1

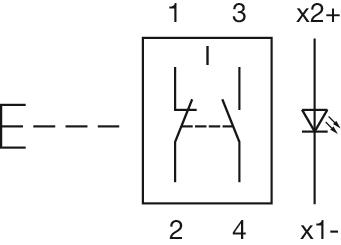

- Schaltschemas:

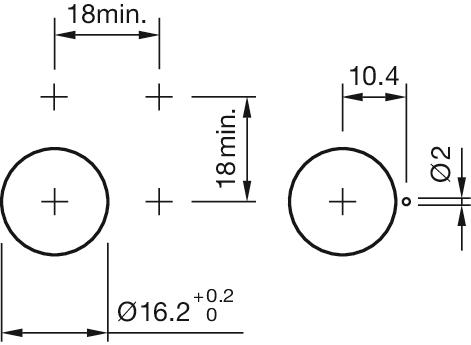

- Einbauöffnungen:

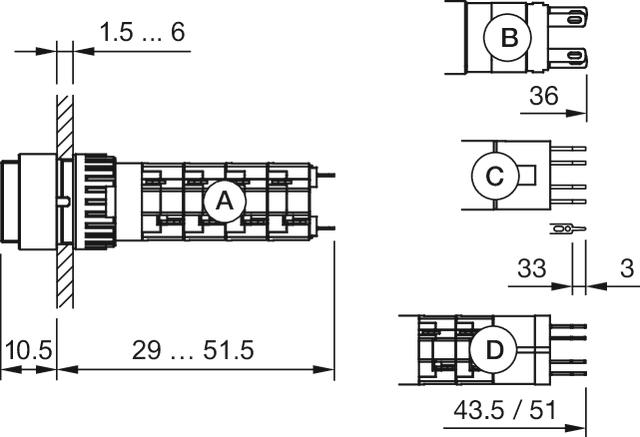

- Abmessungen:
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Betriebsspannung:
- 12 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Lichtstärke:
- 330 mcd
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T1 ¾ MG, Rot, 12 V AC/DC +10%
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werdenLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigtTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigtBei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werdenBitte beachten Sie die länderspezifischen Sicherheitshinweise
- Schaltschemas:
- Abmessungen:
