Leuchtmelder, Baureihe 31, 24 mm x 18 mm, erhaben, IP40, Lötanschluss
- 31-903.7
- 31-040.005
- 10-2J09.1062
- Frontform
- Druckhaube Ausleuchtung
- Druckhaube Form
- Druckhaube Farbe
- Frontabmessung
- Anschluss
- Frontform
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
- HMI Funktion:
- Leuchtmelder
- Baureihe:
- Baureihe 31
Front
- Frontabmessung:
- 24 mm x 18 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 16 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Betriebsspannung:
- 12 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Lichtstärke:
- 330 mcd
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Gesamtgewicht:
- 0.006 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP40
Weitere
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontform:
- rechteckig
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 21,5 mm x 15,3 mm, ausleuchtbar, Farblos, flach, Kunststoff
- Abmessung:
- 21,5 mm x 15,3 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontabmessung:
- 24 mm x 18 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 16 mm
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Gewicht:
- 0.004 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 16 mm, 24 mm x 18 mm, rechteckig, Schwarz, Kunststoff, Lötanschluss
- Innenabmessung:
- 21,5 mm x 15,3 mm
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Schaltschemas:

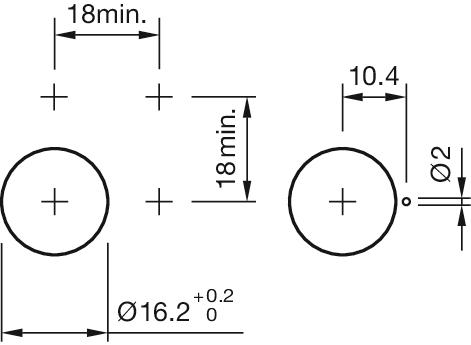

- Einbauöffnungen:

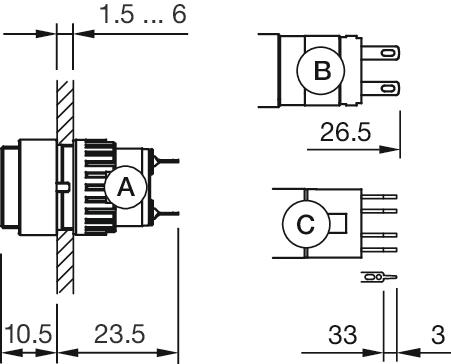

- Abmessungen:
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,8 mm
C = Universalanschluss 2,0 mm x 0,5 mm
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Rot
Elektrische Kennwerte
- Betriebsspannung:
- 12 V AC/DC +10%
- Betriebsstrom:
- 7 - 14 mA ±15 %
- Lichtstärke:
- 330 mcd
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T1 ¾ MG, Rot, 12 V AC/DC +10%
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Die Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werdenLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigtTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigtBei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werdenBitte beachten Sie die länderspezifischen Sicherheitshinweise
- Schaltschemas:
- Abmessungen:
