Leuchtdrucktaste, Baureihe 19, Ø 9 mm, ausgeleuchtet, erhaben, 1 S, Gold, IP40, Steckanschluss, 2 x 0,5 mm
- 19-931.6
- 10-2603.3176K
- 19-139.035
- Druckhaube Farbe
- Druckhaube Ausleuchtung
- Frontform
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
- Schaltleistung
- Kontaktmaterial
- Schaltfunktion
- Druckhaube Ausleuchtung
- Frontform
- Schaltsystem
- Frontabmessung
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Leuchtdrucktaste
- Baureihe:
- Baureihe 19
Front
- Frontabmessung:
- Ø 9 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 8 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Blau
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Leuchtmittel Farbe:
- Blau
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Silberplattiert
50 VAC, 0,8 A/72 VDC, 0,7 A
Goldplattiert
50 VAC, 100 mA/72 VDC, 70 mA
- Kontakte Konfiguration:
- 1 S
- Betriebsspannung:
- 3,2 V DC
- Betriebsstrom:
- 20 mA
- Schaltleistung:
- 50 V @ 0,1 A
- Lichtstärke:
- 500 mcd
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2 x 0,5 mm
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,2 Nm
- Gesamtgewicht:
- 0.004 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP40
- Einsatztemperatur:
- – 25 °C … + 45 °C mit Glühlampe, – 25 °C … + 65 °C mit LED, – 25 °C … + 65 °C ohne Beleuchtung, bei Blockmontage ist Wärmestau zu vermeiden
Weitere
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Für Filmeinlagen
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Front
- Frontform:
- rund
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Blau
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, Ø 7,3 mm, ausleuchtbar, Blau, flach, Kunststoff
- Abmessung:
- Ø 7,3 mm
- Produkteigenschaften:
- Für Filmeinlagen
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Blau
Elektrische Kennwerte
- Betriebsspannung:
- 3,2 V DC
- Betriebsstrom:
- 20 mA
- Lichtstärke:
- 500 mcd
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T1 Bi-Pin, Blau, 3,2 V DC
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Für LED-Element Einbau siehe Anwendungsrichtlinien, LED PolaritätTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
- Pins:
- Max. Länge 8 mm
- Schaltschemas:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 9 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 8 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Silberplattiert
50 VAC, 0,8 A/72 VDC, 0,7 A
Goldplattiert
50 VAC, 100 mA/72 VDC, 70 mA
- Kontakte:
- 1 S
- Schaltleistung:
- 50 V @ 0,1 A
- Spannungsfestigkeit:
- 2500 VAC, 50 Hz, 1 Minute, gemäss IEC 60512-2-11 zwischen allen Anschlüssen und Erde
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2 x 0,5 mm
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Einfach unterbrechendes Sprungschaltsystem mit 1 Schliesserkontakt.
- Mechanische Lebensdauer:
- 2 Mio. Schaltzyklen
- Betätigungskraft:
- 1,6 N
- Betätigungsweg:
- ca. 2,8 mm ± 0,2 mm
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,2 Nm
- Drahtquerschnitt:
- Max. Drahtdurchmesser 2 Drähte à 0,8 mmMax. Litzenquerschnitt 1 Litze à 0,75 mm²
- Gewicht:
- 0.002 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40 frontseitig, gemäss DIN EN 60529
- Einsatztemperatur:
- – 25 °C … + 45 °C mit Glühlampe, – 25 °C … + 65 °C mit LED, – 25 °C … + 65 °C ohne Beleuchtung, bei Blockmontage ist Wärmestau zu vermeiden
- Lagertemperatur:
- – 40 °C … + 85 °C
Zertifikate
- Konformitäten:
- 2011 / 65 / EC (RoHS)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, Ø 8 mm, Ø 9 mm, ausleuchtbar, rund, Schwarz, Kunststoff, 1 S, Impuls, Steckanschluss, 2 x 0,5 mm
- Innenabmessung:
- Ø 7,3 mm
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Schaltschemas:

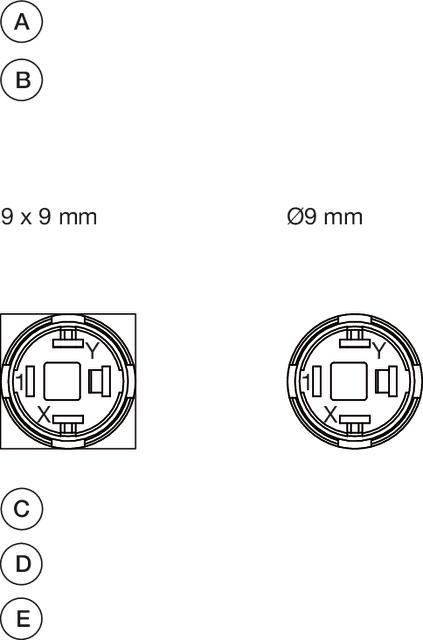

- Bauteilelayouts:
A = Anschlüsse (Rückseite)
B = Leuchtdrucktaste
C = x = Kontakt-Nr.
D = 2 = Schliesser

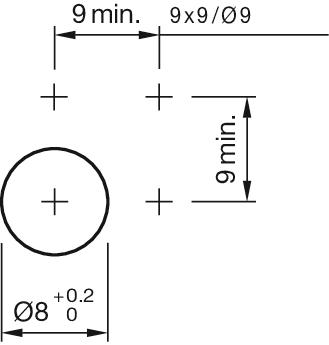

E = 4 = Öffner- Einbauöffnungen:

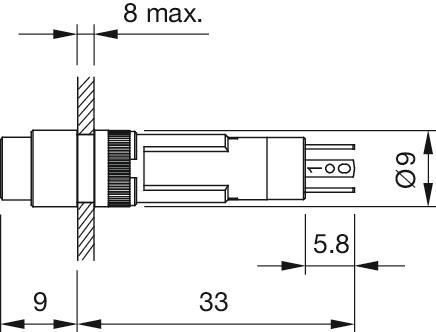

- Abmessungen:
