Leuchtdrucktaste einteilig, Baureihe 03, 36 mm x 24 mm, ausgeleuchtet, flach, 2 U, Silber, IP40, Schraubanschluss
- 03-965.0
- 03-617.011
- 03-901.5
- 10-2K12.1079
- 10-2K12.1079
- Frontabmessung
- Schaltfunktion
- Kontakte Konfiguration
- Druckhaube Farbe
- Betriebsspannung
- Leuchtmittel Farbe
- Betriebsspannung Art
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
- HMI Funktion:
- Leuchtdrucktaste
- Baureihe:
- Baureihe 03
Front
- Frontabmessung:
- 36 mm x 24 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- 41,2 mm x 21,2 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Grün
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transluzent
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
gemäss UL
250 VAC, 10 A
gemäss IEC 60947-5-1
AC-12: 400 V, 10 A
AC-15: 400 V, 6 A
AC-15: 250 V, 8 A
DC-13: 110 V, 0.4 A
DC-13: 60 V, 1 A
DC-13: 24 V, 3 A
- Kontakte Konfiguration:
- 2 U
- Betriebsspannung:
- 24 V AC/DC +10%
- Betriebsstrom:
- 3 - 6 mA ±15 %
- Schaltleistung:
- 400 V @ 10 A
- Lichtstärke:
- 900 mcd
- Thermischer Strom Ith:
- 10 A
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Anzugsdrehmoment:
- Befestigungsrahmen max. 0,2 Nm, Schraubanschluss 0,8 Nm
- Gesamtgewicht:
- 0.097 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP40
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Schwingfestigkeit:
- 10 g bei 10 Hz…2000 Hz, Amplitude 1,0 mm gemäss IEC 60068-2-6
Weitere
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Druckhaube kann nur mit Druckhaubenzieher Art.-Nr. 02-905 entfernt werden
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 4 COMPONENTS:
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontabmessung:
- 36 mm x 24 mm
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Frontrahmen flach, 36 mm x 24 mm, Schwarz, Kunststoff
- Abmessung:
- 24 mm x 36 mm
- Produkteigenschaften:
- Druckhaube kann nur mit Druckhaubenzieher Art.-Nr. 02-905 entfernt werden
Dateien herunterladen
Wo kaufen
In den Warenkorb
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontform:
- rechteckig
- Frontrahmen Farbe:
- Schwarz
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- flach
- Einbauöffnung:
- 41,2 mm x 21,2 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
gemäss UL
250 VAC, 10 A
gemäss IEC 60947-5-1
AC-12: 400 V, 10 A
AC-15: 400 V, 6 A
AC-15: 250 V, 8 A
DC-13: 110 V, 0.4 A
DC-13: 60 V, 1 A
DC-13: 24 V, 3 A
- Kontakte:
- 2 U
- Bemessungs-Isolationsspannung Ui:
- 400 VAC/440 VDC gemäss IEC 60947-5-1
- Schaltleistung:
- 400 V @ 10 A
- Spannungsfestigkeit:
- 2500 VAC, 50 Hz, 1 Minute, gemäss IEC 60947-5-1 zwischen allen Anschlüssen und Erde
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» EN IEC 60947-5-1
- Thermischer Strom Ith:
- 10 A
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Kontaktmaterial:
- Silber
- Schaltfunktion:
- Impuls
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- 1 oder 2 selbstreinigende Sprungschaltelemente.1 oder 2 Umschaltkontakte.
- Mechanische Lebensdauer:
- 2 Mio. Schaltzyklen
- Betätigungskraft:
- 6 ... 12 N
- Betätigungsweg:
- ca. 5 mm
- Anzugsdrehmoment:
- Befestigungsrahmen max. 0,2 Nm, Schraubanschluss 0,8 Nm
- Anschluss Details 1:
- Max. Drahtquerschnitt 2 mm x 2,5 mm²Max. Litzenquerschnitt 2 mm x 1,5 mm²
- Gewicht:
- 0.083 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP40 frontseitig, IP65 mit Spritzwasserschutz, gemäss IEC 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Lagertemperatur:
- – 30 °C … + 85 °C
- Schockfestigkeit:
- 15 g während 11 ms, gemäss IEC 60068-2-27
- Schwingfestigkeit:
- 10 g bei 10 Hz…2000 Hz, Amplitude 1,0 mm gemäss IEC 60068-2-6
Zertifikate
- Approbationen:
- CB (IEC 61058-1), CSA, DNV, UL
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, 41,2 mm x 21,2 mm, ausleuchtbar, rechteckig, Schwarz, Kunststoff, 2 U, Impuls, Schraubanschluss
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Hinweise:
- Hat zwei unabhängige LeuchtpunkteFür LED-Element Einbau siehe Anwendungsrichtlinien, LED PolaritätLichttrennwand separat bestellen

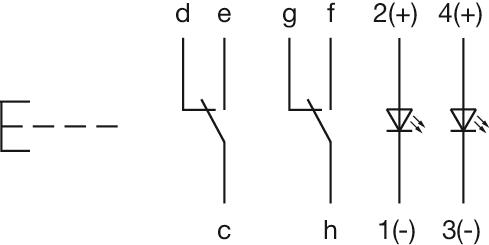

- Schaltschemas:
- Einbauöffnungen:

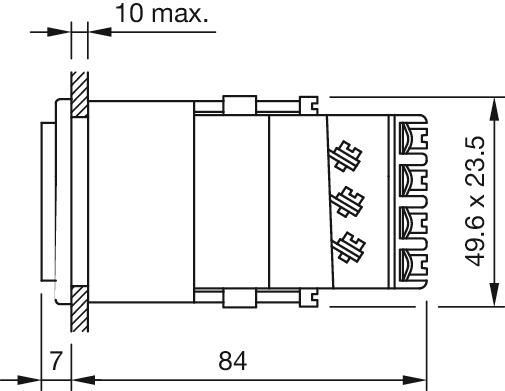

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Produktsortiment
- Status Produkt:
- Not Recommended for new design
Front
- Frontform:
- rechteckig
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Grün
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transluzent
Mechanische Kennwerte
- Gewicht:
- 0.009 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 18 mm x 38 mm, ausleuchtbar, Grün, flach, Kunststoff
- Abmessung:
- 18 mm x 38 mm
- Produkteigenschaften:
- Für Filmeinlage weniger geeignet
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Weiss
Elektrische Kennwerte
- Betriebsspannung:
- 24 V AC/DC +10%
- Betriebsstrom:
- 3 - 6 mA ±15 %
- Lichtstärke:
- 900 mcd
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T6.8, Weiss, 24 V AC/DC +10%
- Leuchtmittel Art:
- Single-LED
- Produkteigenschaften:
- Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werden
- Hinweise:
- Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werden
- Schaltschemas:
- Abmessungen:
