Leuchtdrucktaste mit 1 LED, Baureihe 96, ausgeleuchtet, Gold, IP67, Printanschluss
- 96-902.0
- 96-323.837
- 10-2601.3174L
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- Status Produkt:
- Phase-out
- HMI Funktion:
- Leuchtdrucktaste
- Baureihe:
- Baureihe 96
Front
- Frontform:
- rechteckig
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Schwarz
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Optik:
- opak
- Beschriftungssymbol Form:
- Keine
- Leuchtmittel Farbe:
- Gelb
Elektrische Kennwerte
- Betriebsspannung:
- 2,1 V DC
- Betriebsstrom:
- 20 mA
- Schaltleistung:
- 42 V DC @ 0,1 A
- Elektrische Lebensdauer:
- ≥5 x 100 000 Schaltzyklen bei 30 VDC, 100 mA, gemäss IEC 61058-1
- Lichtstärke:
- 450 mcd
- Thermischer Strom Ith:
- 100 mA
Mechanische Kennwerte
- Anschluss:
- Printanschluss
- Kontaktmaterial:
- Gold
- Schaltsystem:
- Sprungschaltelement
- Gesamtgewicht:
- 0.004 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP67
- Einsatztemperatur:
- – 25 °C … + 85 °C
- Schwingfestigkeit:
- 10 g bei 10 Hz…2000 Hz, Amplitude 0,75 mm (Sinusförmig), gemäss DIN EN 60512-4-4
Weitere
- Gehäuse Material:
- Kunststoff
- RAL-Farbe:
- 9011 RAL
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 3 COMPONENTS:
Produktsortiment
- Status Produkt:
- Phase-out
Front
- Frontform:
- rechteckig
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Schwarz
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Optik:
- opak
- Beschriftungssymbol Form:
- Keine
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 17,4 mm x 12,4 mm, ausleuchtbar, Schwarz, Kunststoff
- Abmessung:
- 17,4 mm x 12,4 mm
- RAL-Farbe:
- 9011 RAL
Dateien herunterladen
Wo kaufen
In den Warenkorb
Produktsortiment
- Status Produkt:
- Phase-out
Elektrische Kennwerte
- Kontakte:
- 1 U
- Durchgangswiderstand:
- Neuwert ≤100 mΩ, gemäss IEC 60512-2-2b
- Schaltleistung:
- 42 V DC @ 0,1 A
- Elektrische Lebensdauer:
- ≥5 x 100 000 Schaltzyklen bei 30 VDC, 100 mA, gemäss IEC 61058-1
- Spannungsfestigkeit:
- 500 VAC, 50 Hz, 1 Minute, gemäss IEC 60512-2-11 zwischen allen Anschlüssen und Erde
- Thermischer Strom Ith:
- 100 mA
Mechanische Kennwerte
- Anschluss:
- Printanschluss
- Kontaktmaterial:
- Gold
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Einfach unterbrechendes, selbstreinigendes Sprungschaltelelement mit fühlbarem Schaltpunkt.
- Mechanische Lebensdauer:
- ≥5 Mio. Schaltzyklen, gemäss IEC 60512-5-9a
- Betätigungskraft:
- 1,4 N ±0,3 N
- Betätigungsweg:
- Vorlaufweg 1,0 mm ±0,3 mm, Gesamtweg 1,7 mm ±0,5 mm
- Gewicht:
- 0.002 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP67, gemäss IEC 60529
- Einsatztemperatur:
- – 25 °C … + 85 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- ≥30 g während 11 ms, nach IEC 60512-4-3 (Einzelstösse, halbsinusförmig)
- Schwingfestigkeit:
- 10 g bei 10 Hz…2000 Hz, Amplitude 0,75 mm (Sinusförmig), gemäss DIN EN 60512-4-4
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Schaltelement, Sprungschaltelement, 42 V DC @ 0,1 A, Gold, 1 U, Printanschluss
- Gehäuse Material:
- Kunststoff

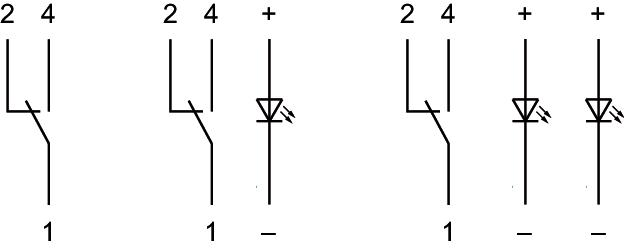

- Schaltschemas:

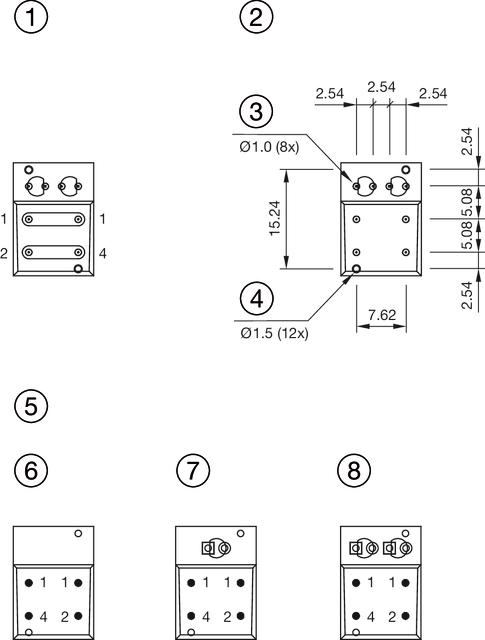

- Bauteilelayouts:
A = Anschlüsse (Rückseite)
B = Bohrplan (Bauteilseite)
C = LED + Kontakte
D = Zentrierstifte nicht metallisch
E= Belegungsplan (Bauteilseite)

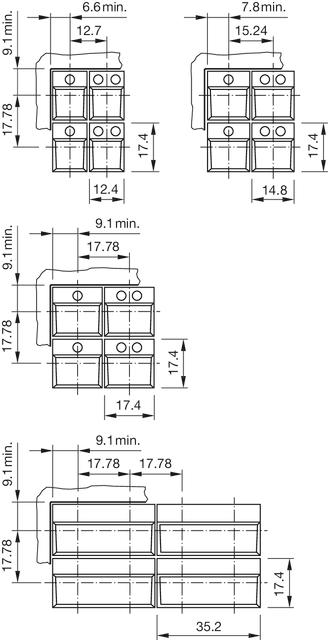

F = ohne LED- Einbauöffnungen:

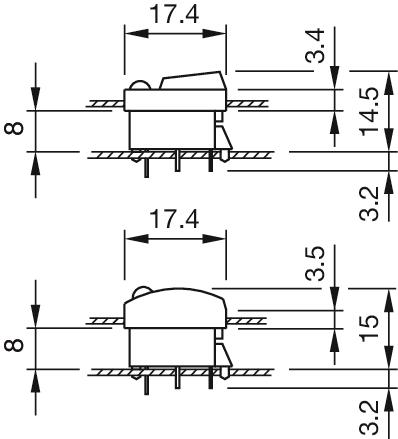

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Gelb
Elektrische Kennwerte
- Betriebsspannung:
- 2,1 V DC
- Betriebsstrom:
- 20 mA
- Lichtstärke:
- 450 mcd
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, Gelb, 2,1 V DC
- Leuchtmittel Art:
- Single-LED
- Pins:
- Max. Länge 8 mm
