Pilzdrucktaste ausgeleuchtet, Baureihe 14, Ø 50 mm, ausgeleuchtet, flach, 4 Ö + 4 S, Gold, IP67, Lötanschluss
- 704.614.7
- 14-274.0252
- 14-958.8
- 10-2119.1046
- 704.609.9
- Druckhaube Farbe
- Schaltfunktion
- Schaltleistung
- Schaltsystem
- Anschluss
- Kontakte Konfiguration
- Frontrahmen Farbe
- Betriebsspannung
- Leuchtmittel Farbe
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Pilzdrucktaste
- Baureihe:
- Baureihe 14
Front
- Frontabmessung:
- Ø 50 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
- Frontrahmen Ausführung:
- flach
Montage
- Bauform:
- flach
- Einbauöffnung:
- Ø 30,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- transparent
- Textplatte Farbe:
- Weiss
- Textplatte Optik:
- transluzent
- Textplatte Ausleuchtung:
- ausleuchtbar
- Leuchtmittel Farbe:
- Blau
- Ausleuchtungsform:
- Front
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
110 VDC, 0.2 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte Konfiguration:
- 4 Ö + 4 S
- Betriebsspannung:
- 48 V AC/DC +10%
- Betriebsstrom:
- 4 - 8 mA ±15 %
- Schaltleistung:
- 250 V @ 3 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Lichtstärke:
- 400 mcd
- Thermischer Strom Ith:
- Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.3 A
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Rast
- Schaltsystem:
- Sprungschaltelement
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,25 Nm
- Gesamtgewicht:
- 0.07 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP67
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
Weitere
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Für Pilzdruckhaube Ø 50 mm, flache Bauform
- max. Anzahl Schaltelemente:
- 4
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 5 COMPONENTS:
Front
- Frontform:
- rund
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- transparent
- Ausleuchtungsform:
- Front
Mechanische Kennwerte
- Gewicht:
- 0.005 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, Ø 40 mm, ausleuchtbar, Farblos, Pilz, Kunststoff
- Abmessung:
- Ø 40 mm
- Hinweise:
- Zur Erreichung von IP67, Textplatte Art.-Nr. 704.609.9 verwenden
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontform:
- rund
Montage
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Ausleuchtung:
- ausleuchtbar
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
110 VDC, 0.2 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte:
- 4 Ö / 4 S
- Bemessungs-Betriebsspannung Ue:
- 250 VAC/DC gemäss EN IEC 61058-1
- Schaltleistung:
- 250 V @ 3 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Spannungsfestigkeit:
- 3000 VAC, 50 Hz, 1 Minute zwischen allen Anschlüssen und Erde, gemäss EN/IEC 61058-1
- Schutzklasse:
- II
- Normen:
- Gemäss EN/IEC 61058-1
- Thermischer Strom Ith:
- Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.3 A
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Rast
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Selbstreinigendes, doppelunterbrechendes Sprungschaltsystem, 1 Öffner und 1 Schliesser pro Schaltelement.
- Mechanische Lebensdauer:
- 1 Mio. Schaltzyklen
- Betätigungskraft:
- 5 N … 8 N, abhängig von der Anzahl Schaltelemente
- Betätigungsweg:
- 3 mm
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,25 Nm
- Gewicht:
- 0.019 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP67, gemäss DIN EN 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C, bei Blockmontage ist Wärmestau zu vermeiden
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- Max. 150 m / s², Impulsbreite 11 ms, 3-Achsen, (halbsinusförmig nach EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
- Klimafestigkeit:
- Feuchte Wärme konstant, nach DIN EN 60068-2-78Feuchte Wärme zyklisch, nach DIN IEC 60068-2-30
Zertifikate
- Approbationen:
- CB (IEC 61058-1), CQC, CSA, DNV, EAC, ENEC (EN 61058-1), UL, VDE
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, ausleuchtbar, rund, 4 Ö / 4 S, Rast, Lötanschluss, IP67, gemäss DIN EN 60529
- Gehäuse Farbe:
- Schwarz
- max. Anzahl Schaltelemente:
- 4

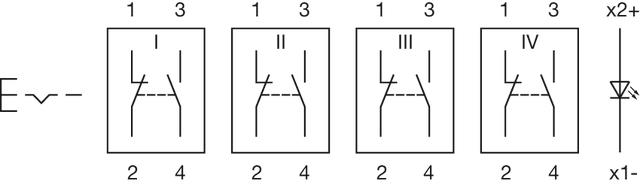

- Schaltschemas:

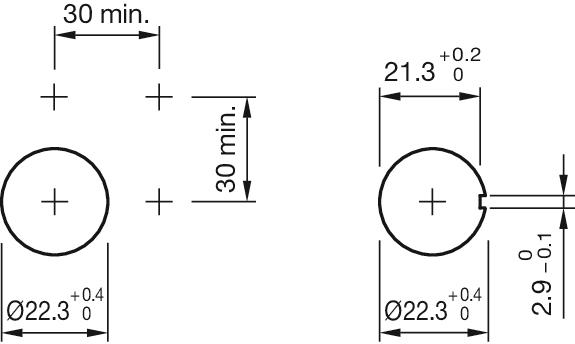

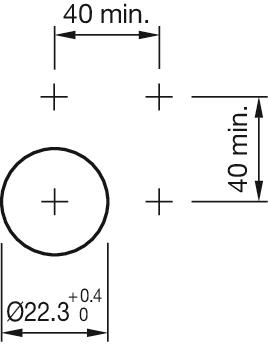

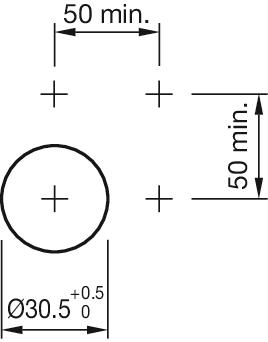

- Einbauöffnungen:

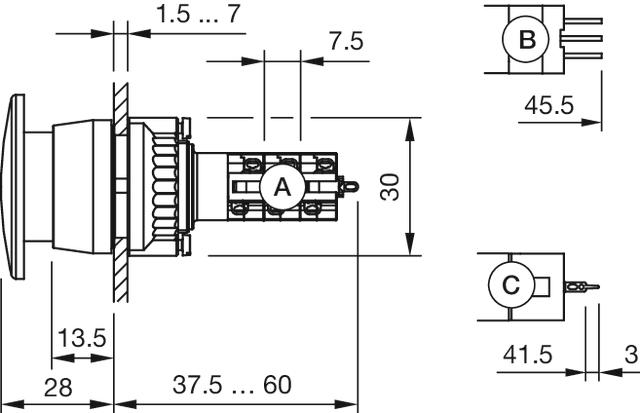

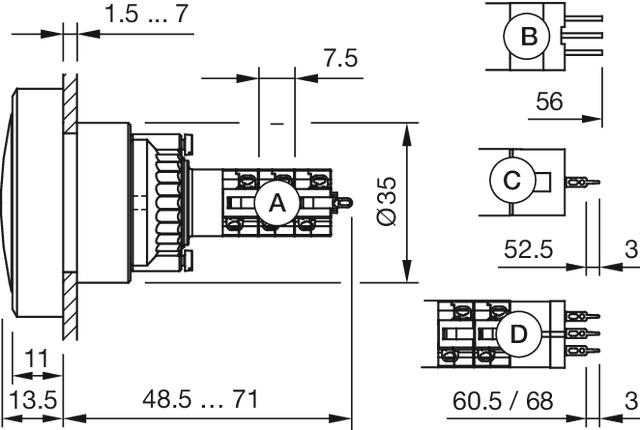

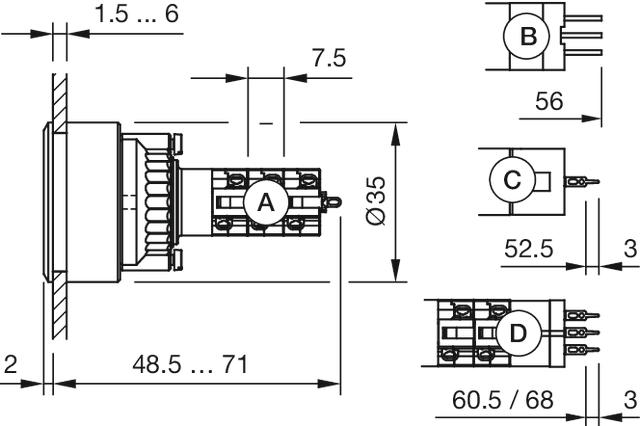

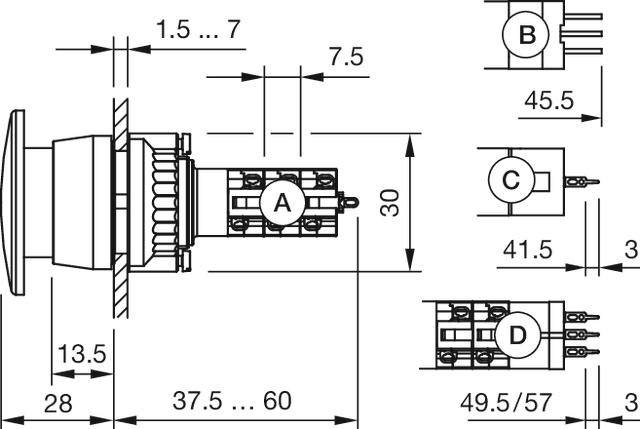

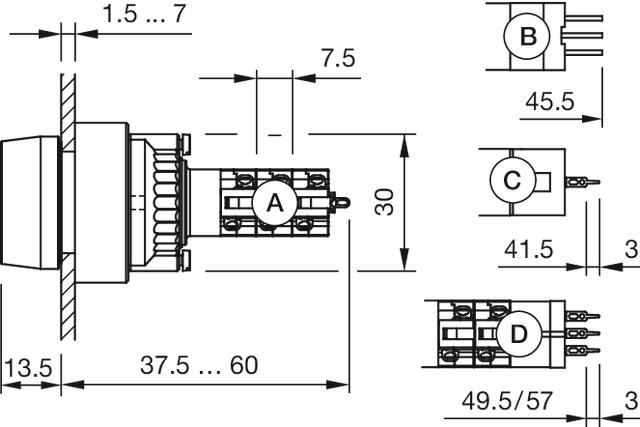

- Abmessungen:
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
D = Universal-Lötanschluss
Dateien herunterladen
Wo kaufen
In den Warenkorb
Front
- Frontabmessung:
- Ø 50 mm
- Frontform:
- rund
- Frontrahmen Farbe:
- Natur
- Frontrahmen Material:
- Aluminium
- Frontrahmen Ausführung:
- flach
Montage
- Einbauöffnung:
- Ø 30,5 mm
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.045 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Frontrahmen, Ø 50 mm, Ø 40 mm, Natur, Aluminium
- Innenabmessung:
- Ø 40 mm
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Für Pilzdruckhaube Ø 50 mm, flache Bauform
- Hinweise:
- Bei eloxierten Aluminiumteilen kann es aus produktionstechnischen Gründen zu Farbunterschieden kommen
- Einbauöffnungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Blau
Elektrische Kennwerte
- Betriebsspannung:
- 48 V AC/DC +10%
- Betriebsstrom:
- 4 - 8 mA ±15 %
- Lichtstärke:
- 400 mcd
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, T5.5, Blau, 48 V AC/DC +10%
- Leuchtmittel Art:
- Single-LED
- Hinweise:
- Für LED-Element Einbau siehe Anwendungsrichtlinien, LED PolaritätDie Vorwiderstände dürfen wegen der auftretenden hohen Oberflächentemperaturen nicht direkt an die Anschlüsse des Gerätes gelötet werden (bitte Klemmenleiste verwenden)Bei den AC/DC Varianten kann bei Wechselspannungsbetrieb ein leichtes Flackern nicht ausgeschlossen werdenLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenDie aufgeführten Typen sind alle mit einer Verpolungsschutzdiode (Einweggleichrichter) in Reihe zum Widerstand gefertigtTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigtBei Versorgungsspannungen von über 48 V muss ein Spannungsreduktionselement (externer Vorwiderstand) verwendet werden
- Schaltschemas:

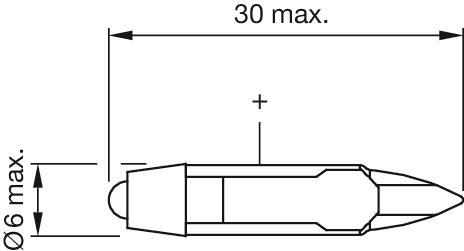

- Abmessungen:
Dateien herunterladen
Wo kaufen
In den Warenkorb
Bedien-/Anzeigeteil
- Textplatte Farbe:
- Weiss
- Textplatte Optik:
- transluzent
- Textplatte Ausleuchtung:
- ausleuchtbar
Mechanische Kennwerte
- Gewicht:
- 0 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
