Schlüsselschalter, Baureihe 51, 18 mm x 18 mm, flach, 2 Ö + 2 S, Lötanschluss
- 51-156.025D2F
- Schaltfunktion
- Schaltstufen
- Schaltwinkel
- Schaltsystem
- Schaltleistung
- Anschluss
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Schlüsselschalter
- Baureihe:
- Baureihe 51
Front
- Frontabmessung:
- 18 mm x 18 mm
- Frontform:
- quadratisch
Montage
- Bauform:
- flach
- Einbauöffnung:
- 21 mm x 21 mm
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
125 VAC, 3 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
110 VDC, 0.2 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte Konfiguration:
- 2 Ö + 2 S
- Schaltleistung:
- 250 V @ 5 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Thermischer Strom Ith:
- 5 A, gemäss EN / IEC 60947-5-1Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Ruhe (a) - Rast (a)
- Schaltsystem:
- Sprungschaltelement
- Schaltstufen:
- 2 Stellungen
- Schaltwinkel:
- 90° rechts
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Gesamtgewicht:
- 0.018 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Schwingfestigkeit:
- 10 g bei 10 Hz…1500 Hz, Amplitude 0,75 mm (Sinusförmig), gemäss DIN EN 60512-4-4, DIN EN 60068-2-6
Weitere
- Gehäuse Farbe:
- Schwarz
- max. Anzahl Schaltelemente:
- 4
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
In den Warenkorb
Ihr Produkt besteht aus folgenden 1 COMPONENTS:
Front
- Frontabmessung:
- 18 mm x 18 mm
- Frontform:
- quadratisch
Montage
- Bauform:
- flach
- Einbauöffnung:
- 21 mm x 21 mm
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
250 VAC, 5 A (ohmisch)
250 VAC, 3 A (Lötanschluss)
250 VAC, 2 A (induktiv, cos(phi) = 0.7)
125 VAC, 3 A (induktiv, cos(phi) = 0.7)
220 VDC, 0.1 A (induktiv, L:R = 30 ms)
110 VDC, 0.2 A (induktiv, L:R = 30 ms)
60 VDC, 0.7 A (induktiv, L:R = 30 ms)
24 VDC, 2 A (induktiv, L:R = 30 ms)
- Kontakte:
- 2 Ö / 2 S
- Bemessungs-Betriebsspannung Ue:
- 250 VAC/DC gemäss EN IEC 60947-1
- Schaltleistung:
- 250 V @ 5 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Spannungsfestigkeit:
- 2500 VAC, 50 Hz, 1 Minute zwischen allen Anschlüssen und Erde, gemäss IEC 61058-1, Teil 15
- Schutzklasse:
- II
- Normen:
- Gemäss EN/IEC 61058-1
- Thermischer Strom Ith:
- 5 A, gemäss EN / IEC 60947-5-1Max. zulässiger Strom bei Dauerbetrieb und Umgebungstemperaturen, welche die angegebenen max. Werte nicht überschreiten.
Mechanische Kennwerte
- Anschluss:
- Lötanschluss
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Ruhe (a) - Rast (a)
- Schaltsystem:
- Sprungschaltelement
- Schaltsystem Zusatztext:
- Selbstreinigendes, doppelunterbrechendes Sprungschaltsystem, 1 Öffner und 1 Schliesser pro Schaltelement.
- Schaltstufen:
- 2 Stellungen
- Schaltwinkel:
- 90° rechts
- Mechanische Lebensdauer:
- 50 000 Schaltzyklen
- Betätigungskraft:
- 1,8 … 6 N, abhängig von der Anzahl Schaltelemente
- Anzugsdrehmoment:
- Befestigungsmutter max. 0,5 Nm
- Drahtquerschnitt:
- Sprungschaltelement mit seitlichen Lötanschlüssen verzinntMax. Drahtdurchmesser 2 Drähte à 1,2 mmMax. Litzenquerschnitt 1 Litze à 1 mm²
- Gewicht:
- 0.018 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, gemäss DIN EN 60529
- Einsatztemperatur:
- – 25 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- 15 g während 11 ms, nach DIN EN 60512-4-3, DIN EN 60068-2-27 (Einzelstösse, halbsinusförmig)
- Schwingfestigkeit:
- 10 g bei 10 Hz…1500 Hz, Amplitude 0,75 mm (Sinusförmig), gemäss DIN EN 60512-4-4, DIN EN 60068-2-6
- Klimafestigkeit:
- Feuchte Wärme konstant, nach DIN EN 60068-2-30Temperaturwechsel, nach DIN EN 60068-2-14
Zertifikate
- Approbationen:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL
- Konformitäten:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 30 / EU (EMC), 2014 / 35 / EU (LVD)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, 21 mm x 21 mm, 18 mm x 18 mm, quadratisch, 2 Ö / 2 S, Ruhe (a) - Rast (a), Lötanschluss, IP65, gemäss DIN EN 60529
- Gehäuse Farbe:
- Schwarz
- Hinweise:
- Standardschloss: DOM 311
- max. Anzahl Schaltelemente:
- 4
- Schaltstellungen:

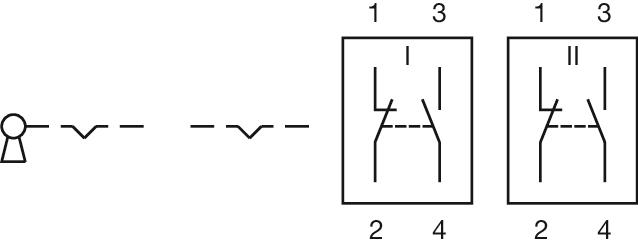

- Schaltschemas:

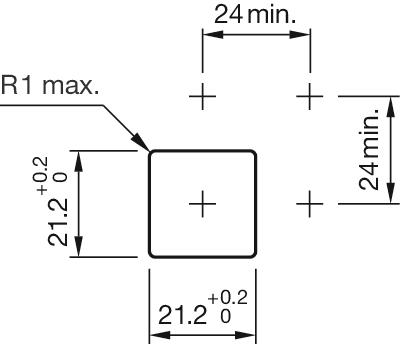

- Einbauöffnungen:

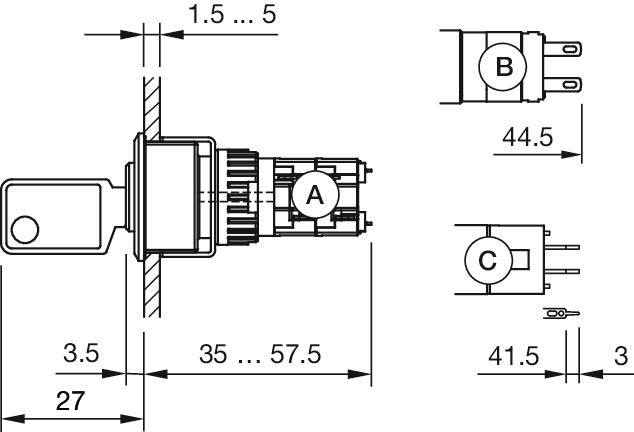

- Abmessungen:
A = Lötanschluss
B = Steckanschluss 2,8 mm x 0,5 mm
C = Universalanschluss 2,0 mm x 0,5 mm
