Zumbador, Serie 51, 24 mm x 18 mm, elevado, Terminal de soldadura

  • 51-810.005

  • Terminal
51-810.005
Añadir accesorios y herramientas
Añadir para comparar
Añadir a la cesta
Su producto:
51-810.005

51-810.005

Zumbador, Serie 51, 24 mm x 18 mm, elevado, Terminal de soldadura

Gama de productos
HMI Funciones:
Zumbador
Series:
Serie 51
Frontal
Dimensiones frontales:
24 mm x 18 mm
Forma frontal:
rectangular
Color del marco frontal:
Negro
Material del marco frontal:
Plástico
Montaje
Diseño:
elevado
Orificio de montaje:
Ø 16 mm
Tipo de montaje:
Montaje en panel
Característica mecánica
Terminal:
Terminal de soldadura
Par de apriete:
Tuerca de fijación máx. 0.5 Nm
Peso total:
0.011 kg
Características acústicas
Frecuencia de sonido:
2.9 kHz
Presión sonora:
88 dB (A) ±8 dB a 0,1 m de espacio
Condición ambiental
Protección frontal:
IP40
Temperatura de funcionamiento:
– 25 °C … + 55 °C
Otros
Color de la carcasa:
Negro
Material de la carcasa:
Plástico
Características:
Para más información, véanse los datos técnicos

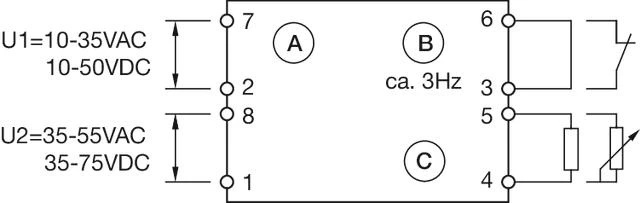

Esquema de conexión:
Esquema de conexión
Recommended Protection Circuit: If the buzzer is not indirectly protected against surge impulses via an EMC-compliant power supply unit, an additional protective measure is recommended. In this case, a bidirectional TVS diode should be inserted between the connecting wires as close as possible (< 10m) to the buzzer, as shown in the circuit diagram above.
Esquema de conexión
A = Suministro eléctrico
B = Tono continuo (cuando está abierto) / Intervalo del tono (cuando está cerrado)
C = Control de volumen
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 1 COMPONENTS:
51-810.005

51-810.005

Actuador

Frontal
Dimensiones frontales:
24 mm x 18 mm
Forma frontal:
rectangular
Color del marco frontal:
Negro
Material del marco frontal:
Plástico
Montaje
Diseño:
elevado
Orificio de montaje:
Ø 16 mm
Tipo de montaje:
Montaje en panel
Características eléctricas
Tensión/corriente de servicio:

Typ. 10 VAC ... 55 VAC, 15 mA

Typ. 10 VAC ... 55 VAC, 25 mA

Typ. 10 VDC ... 75 VDC, 15 mA

Typ. 10 VDC ... 75 VDC, 25 mA

Característica mecánica
Terminal:
Terminal de soldadura
Par de apriete:
Tuerca de fijación máx. 0.5 Nm
Peso:
0.011 kg
Características acústicas
Frecuencia de sonido:
2.9 kHz
Presión sonora:
88 dB (A) ±8 dB a 0,1 m de espacio
Condición ambiental
Grado de protección IP:
IP40
Temperatura de funcionamiento:
– 25 °C … + 55 °C
Temperatura de almacenamiento:
– 40 °C … + 85 °C
Certificado
Aprobaciones:
DNV
Conformidades:
CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
REACH:
Conforme a REACH
RoHS:
Conforme a RoHS
Otros
Descripción breve:
Actuador, Ø 16 mm, 24 mm x 18 mm, rectangular, Negro, Plástico, Terminal de soldadura
Color de la carcasa:
Negro
Material de la carcasa:
Plástico
Características:
Para más información, véanse los datos técnicos
Sistema de sondeo:
Fuente de sonido electrónica sin contacto con oscilador IC
Esquema de conexión:
Esquema de conexión
Recommended Protection Circuit: If the buzzer is not indirectly protected against surge impulses via an EMC-compliant power supply unit, an additional protective measure is recommended. In this case, a bidirectional TVS diode should be inserted between the connecting wires as close as possible (< 10m) to the buzzer, as shown in the circuit diagram above.
Esquema de conexión
A = Suministro eléctrico
B = Tono continuo (cuando está abierto) / Intervalo del tono (cuando está cerrado)
C = Control de volumen
Disposición de los componentes:
Disposición de los componentes
Orificios de montaje:
Orificios de montaje

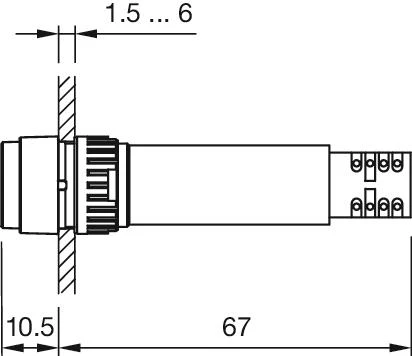

Dimensiones:
Dimensiones
